Ten przewodnik krok po kroku pokaże Ci, jak samodzielnie podłączyć unifon Cyfral Slim, nawet jeśli nie masz doświadczenia. Dowiesz się, jak prawidłowo podłączyć przewody, ustawić numer mieszkania za pomocą zworek i rozwiązać najczęstsze problemy, oszczędzając czas i pieniądze.
Podłączenie unifonu Cyfral Slim szybki przewodnik po instalacji krok po kroku
- Sprawdź typ systemu: Cyfral Slim jest głównie do cyfrowych instalacji dwużyłowych (L+, L-).
- Podłącz tylko dwa przewody: Zwróć uwagę na polaryzację (L+ i L-), to klucz do działania.
- Ustaw numer mieszkania zworkami: Wykorzystaj system binarny do konfiguracji swojego numeru.
- Zabezpiecz nieużywane kable: W instalacjach wielożyłowych resztę przewodów zaizoluj.
- Pamiętaj o testach: Po instalacji sprawdź dzwonienie, rozmowę i otwieranie drzwi.
Przygotowanie do instalacji: Co musisz wiedzieć o Cyfral Slim?
Upewnij się, że masz właściwy model: Cyfrowy czy analogowy?
Zanim zaczniesz, upewnij się, że posiadasz odpowiedni model unifonu. Cyfral Slim jest przede wszystkim przeznaczony do cyfrowych, dwużyłowych systemów domofonowych marki Cyfral, takich jak te współpracujące z centralami CC-2000 czy CC-1550. Warto jednak wiedzieć, że istnieją również wersje analogowe, na przykład ADA-03C4, które są dedykowane do starszych, analogowych systemów dwuprzewodowych (np. centrale TD3, TD4, TD6). Rozróżnienie to jest absolutnie kluczowe, ponieważ podłączenie niewłaściwego typu unifonu do systemu spowoduje jego całkowite nieprawidłowe działanie.
Dwa przewody to wszystko, czego potrzebujesz: Zrozumienie instalacji dwużyłowej
Większość nowoczesnych instalacji cyfrowych, do których przeznaczony jest Cyfral Slim, opiera się na bardzo prostym schemacie podłączenia. Potrzebujesz tylko dwóch przewodów, które podłączysz do zacisków oznaczonych jako "L+" i "L-" (czasem spotkasz też oznaczenia LINE+ i LINE-). Zachowanie prawidłowej polaryzacji jest tutaj absolutnie kluczowe. Zamiana tych dwóch przewodów to najczęstszy błąd, który prowadzi do tego, że unifon po prostu nie działa nie dzwoni, nie można otworzyć drzwi, a czasem nawet nie ma żadnej reakcji. Jeśli Twoja instalacja jest starsza i posiada więcej przewodów (np. 4- lub 6-żyłową), nie martw się. W takim przypadku wykorzystasz tylko dwie żyły, a pozostałe musisz odpowiednio zabezpieczyć, na przykład za pomocą taśmy izolacyjnej, aby zapobiec ewentualnym zwarciom.
Przygotuj swoje narzędzia: Mała lista niezbędników do montażu
- Śrubokręt krzyżakowy
- Śrubokręt płaski (może się przydać do odkręcania niektórych zacisków)
- Ściągacz izolacji lub ostry nożyk (do przygotowania końcówek przewodów)
- Opcjonalnie: próbnik napięcia (przydatny do identyfikacji przewodów w starszych instalacjach, choć w systemach domofonowych napięcie jest zazwyczaj niskie)
Demontaż starego unifonu: Jak zrobić to bezpiecznie?
Jak zdjąć obudowę i zidentyfikować podłączone przewody?

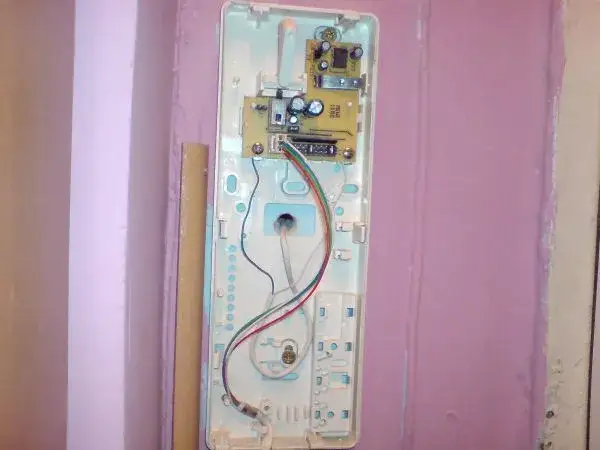

Zanim podłączysz nowy unifon, musisz bezpiecznie zdemontować stary. Zazwyczaj obudowa unifonu jest mocowana na zatrzaski lub niewielkie śrubki. Delikatnie podważ obudowę, zaczynając od dołu lub boków, starając się nie uszkodzić plastiku. Po zdjęciu obudowy zobaczysz płytkę elektroniczną z zaciskami, do których podłączone są przewody. Zwróć uwagę, które kolory przewodów są podłączone do których zacisków.
Oznaczanie kabelków: Prosty trik, który oszczędzi Ci nerwów
To jeden z najważniejszych etapów, który może zaoszczędzić Ci mnóstwo frustracji. Zanim odłączysz przewody od starego unifonu, koniecznie je oznacz. Możesz użyć małych kawałków taśmy izolacyjnej, na których napiszesz markerem numery zacisków (np. L+, L-) lub po prostu kolory przewodów, jeśli są identyczne jak w nowym unifonie. Dzięki temu będziesz miał pewność, że podłączysz je w dokładnie tej samej konfiguracji do nowego urządzenia, zachowując prawidłową polaryzację. Czasem warto nawet zrobić zdjęcie telefonem.
Podłączanie przewodów do Cyfral Slim: Serce Twojej instalacji
Gdzie jest plus, a gdzie minus? Identyfikacja zacisków L+ i L-

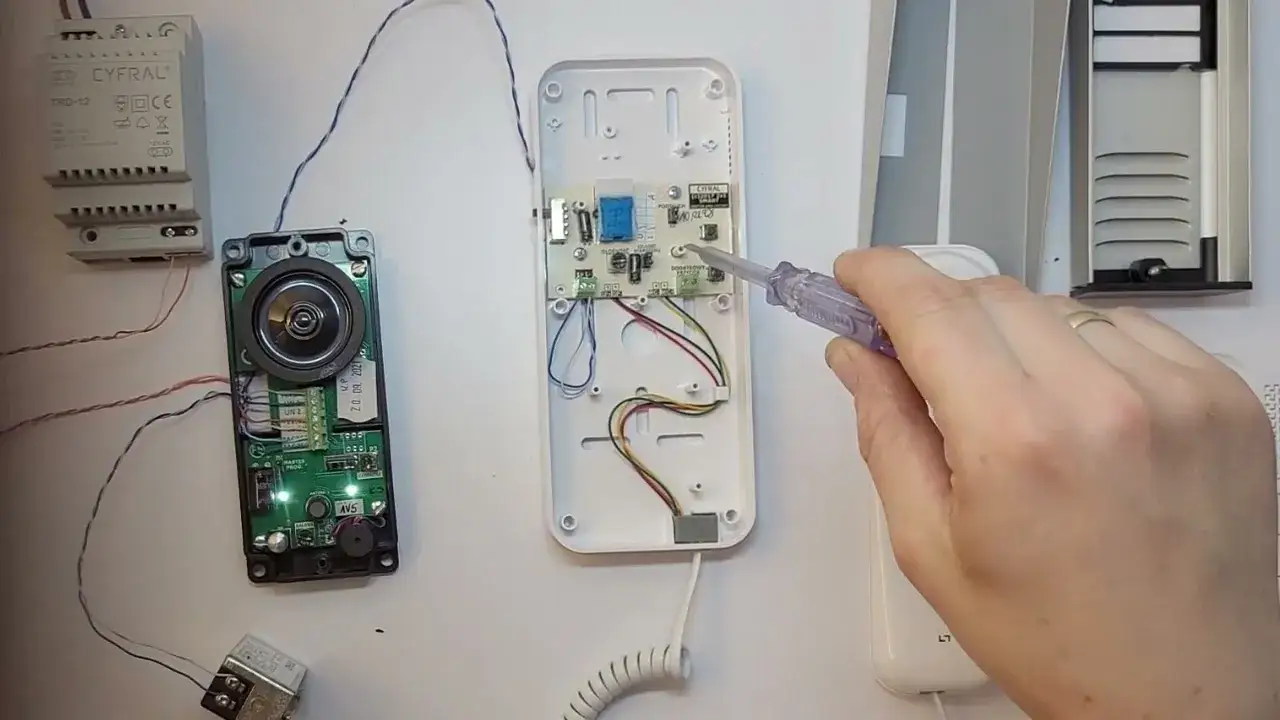

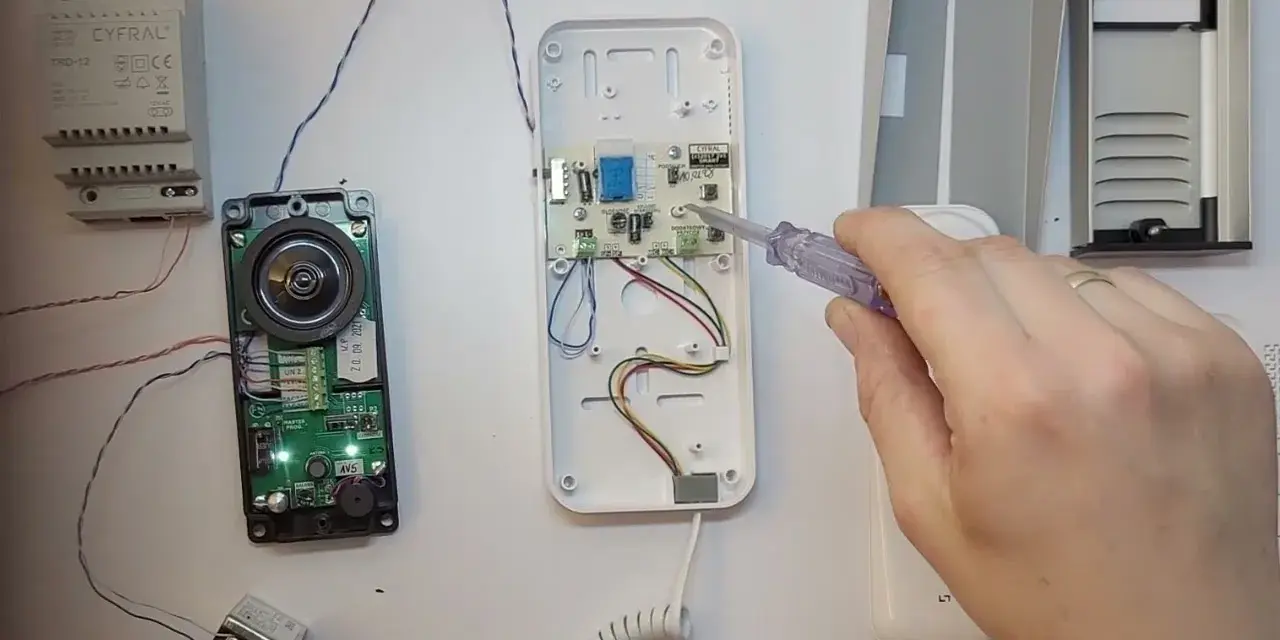

Na płytce drukowanej unifonu Cyfral Slim znajdziesz zaciski oznaczone jako "L+" i "L-" (lub podobnie, np. LINE+ i LINE-). To tutaj będziesz podłączać przewody z instalacji domofonowej. Jak już wspominałem, prawidłowe podłączenie polaryzacji jest absolutnie krytyczne. Jeśli zamienisz miejscami przewód od L+ z przewodem od L-, unifon nie będzie działał poprawnie. Upewnij się, że przewód, który był podłączony do zacisku z plusem w starym unifonie, teraz trafi do L+, a ten od minusa do L-. Jeśli nie masz pewności, sprawdź oznaczenia na starym urządzeniu lub skorzystaj z instrukcji, którą powinieneś mieć dołączoną do nowego unifonu.
Mam instalację 4- lub 6-żyłową co zrobić z resztą kabli?
Jeśli Twoja instalacja posiada więcej niż dwa przewody, nie panikuj. W systemach cyfrowych Cyfral Slim wykorzystuje się tylko dwa przewody sygnałowe (L+ i L-). Pozostałe żyły, które mogą być przeznaczone na przykład do dodatkowych funkcji, otwierania dodatkowych drzwi, czy po prostu są pozostałością po starszych systemach, należy pozostawić niepodłączone. Bardzo ważne jest, aby zabezpieczyć końcówki tych nieużywanych przewodów. Owiń każdą z nich dokładnie taśmą izolacyjną, aby zapobiec ich przypadkowemu dotknięciu i potencjalnemu zwarciu z innymi przewodami lub elementami instalacji.Prawidłowe zamocowanie przewodów: Jak uniknąć typowych błędów?
- Upewnij się, że końcówki przewodów są odpowiednio odizolowane zazwyczaj wystarczy około 5-7 mm odsłoniętej żyły.
- Wsuń odizolowaną końcówkę przewodu do odpowiedniego zacisku (L+ lub L-).
- Dokręć śrubkę zacisku tak, aby przewód był pewnie i stabilnie zamocowany. Nie dokręcaj zbyt mocno, aby nie uszkodzić śrubki lub przewodu.
- Sprawdź, czy żadne luźne żyłki miedziane nie wystają poza zacisk mogą one spowodować zwarcie.
Ustawianie numeru mieszkania: Rozszyfruj zagadkę zworek
Jak działa system binarny? Proste wyjaśnienie konfiguracji zworek

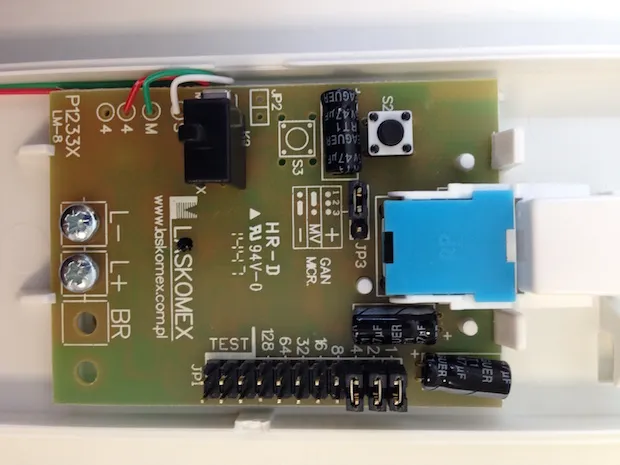

Konfiguracja numeru mieszkania w unifonie Cyfral Slim odbywa się za pomocą małych zworków, które znajdują się na płytce drukowanej. Działają one w oparciu o system binarny. Każda zworka, gdy jest założona na piny, reprezentuje określoną wartość liczbową: 1, 2, 4, 8, 16, 32, 64, 128. Aby ustawić konkretny numer mieszkania, musisz "zsumować" wartości zworek tak, aby uzyskać pożądany numer. Na przykład, jeśli chcesz ustawić numer 5, musisz założyć zworki na piny odpowiadające wartościom 1 i 4 (1 + 4 = 5). Jeśli zworka jest założona, jej wartość jest "aktywna". Jeśli jest zdjęta, wartość jest "nieaktywna".
Praktyczny przykład: Ustawiamy numer mieszkania 13, 35 i 78
- Numer 13: Aby ustawić numer 13, potrzebujesz zworek o wartościach 1, 4 i 8. Ustaw zworki na pozycjach 1, 4, 8. (1 + 4 + 8 = 13).
- Numer 35: Aby ustawić numer 35, potrzebujesz zworek o wartościach 1, 2 i 32. Ustaw zworki na pozycjach 1, 2, 32. (1 + 2 + 32 = 35).
- Numer 78: Aby ustawić numer 78, potrzebujesz zworek o wartościach 2, 4, 8 i 64. Ustaw zworki na pozycjach 2, 4, 8, 64. (2 + 4 + 8 + 64 = 78).
Tabela wartości zworek: Twoja ściągawka do bezbłędnej konfiguracji
| Zworka | Wartość | Przykład: Numer 13 (1+4+8) | Przykład: Numer 35 (1+2+32) | Przykład: Numer 78 (2+4+8+64) |
|---|---|---|---|---|
| Z1 | 1 | Założona | Założona | Zdjęta |
| Z2 | 2 | Zdjęta | Założona | Założona |
| Z3 | 4 | Założona | Zdjęta | Założona |
| Z4 | 8 | Założona | Zdjęta | Założona |
| Z5 | 16 | Zdjęta | Zdjęta | Zdjęta |
| Z6 | 32 | Zdjęta | Założona | Zdjęta |
| Z7 | 64 | Zdjęta | Zdjęta | Założona |
| Z8 | 128 | Zdjęta | Zdjęta | Zdjęta |
Pierwsze uruchomienie i testowanie: Czy wszystko działa?
Test wywołania: Poproś sąsiada o pomoc lub zejdź na dół
Po prawidłowym podłączeniu przewodów i ustawieniu zworek, nadszedł czas na test. Najprostszym sposobem jest poproszenie kogoś z rodziny lub sąsiada, aby wybrał Twój numer mieszkania z panelu zewnętrznego. Jeśli jesteś sam w domu, możesz zejść na parter i samodzielnie nacisnąć przycisk wywołania dla swojego mieszkania.
Sprawdzenie komunikacji: Czy słyszysz i czy jesteś słyszany?
Gdy usłyszysz sygnał dzwonka, podnieś słuchawkę. Powinieneś usłyszeć komunikat lub sygnał od osoby dzwoniącej. Następnie spróbuj coś powiedzieć osoba na dole powinna Cię wyraźnie słyszeć. Upewnij się, że komunikacja głosowa działa w obie strony bez zakłóceń.
Test otwierania elektrozaczepu: Kluczowy moment instalacji
To jeden z najważniejszych testów. Po nawiązaniu połączenia głosowego, naciśnij przycisk otwierania drzwi na unifonie. Powinieneś usłyszeć charakterystyczny "klik" z zamka elektromagnetycznego przy drzwiach wejściowych, a drzwi powinny się odblokować. Jeśli drzwi się otwierają, oznacza to, że podstawowa funkcjonalność jest poprawna.
Dostosuj głośność dzwonka do swoich potrzeb
Większość unifonów Cyfral Slim posiada niewielki potencjometr (pokrętło) do regulacji głośności dzwonka. Jeśli sygnał jest zbyt cichy lub zbyt głośny, możesz go łatwo dostosować. Zazwyczaj znajduje się on na bocznej części obudowy lub w jej wnętrzu. Ustaw głośność na komfortowy dla Ciebie poziom.
Przeczytaj również: Samsung: Jak zaktualizować Androida? Kompletny przewodnik krok po kroku
Domofon nie działa? Najczęstsze problemy i skuteczne rozwiązania
Problem: Unifon jest "martwy" - brak jakiejkolwiek reakcji.
Najbardziej prawdopodobną przyczyną jest zamiana polaryzacji przewodów. Sprawdź dokładnie, czy przewód podłączony do zacisku L+ w unifonie faktycznie pochodzi z linii L+ z instalacji, a przewód od L- z linii L-. Czasami może to być również problem z samym przewodem warto sprawdzić jego ciągłość.
Problem: Domofon nie dzwoni po wybraniu mojego numeru.
Tutaj najczęściej winne są nieprawidłowo ustawione zworki. Upewnij się, że suma wartości zworek odpowiada Twojemu numerowi mieszkania. Sprawdź również, czy głośność dzwonka nie jest ustawiona na minimum lub czy przypadkiem nie został on wyciszony (jeśli Twój model ma taką funkcję).
Problem: Rozmowa działa, ale nie mogę otworzyć drzwi wejściowych.
Ten problem zazwyczaj wynika z nieprawidłowej polaryzacji lub błędnego podłączenia przewodów odpowiedzialnych za sterowanie elektrozaczepem. Ponownie, sprawdź podłączenie przewodów L+ i L-. Czasami problem może leżeć po stronie samego elektrozaczepu lub okablowania do niego prowadzącego, ale najpierw wyeliminuj błędy w podłączeniu unifonu.
