Ten praktyczny poradnik krok po kroku przeprowadzi Cię przez proces samodzielnego podłączenia lub wymiany unifonu w typowej dwuprzewodowej instalacji domofonowej, powszechnej w polskich blokach. Znajdziesz tu konkretne wskazówki techniczne, schematy, metody identyfikacji przewodów, instrukcje ustawiania zworek oraz rozwiązania najczęstszych problemów, abyś mógł z łatwością wykonać to zadanie.
Samodzielne podłączenie unifonu 2-przewodowego kluczowe wskazówki dla Twojego bloku
- W polskich blokach dominują cyfrowe systemy 2-przewodowe (np. Cyfral, Laskomex), wykorzystujące dwa przewody do wszystkich funkcji.
- Kluczowa dla działania unifonu jest prawidłowa polaryzacja przewodów L+ i L- (plus i minus).
- Numer mieszkania ustawia się za pomocą zworek (jumperów) to najczęstsza przyczyna problemów z dzwonieniem.
- Przed zakupem nowego unifonu upewnij się, że jest on kompatybilny z centralą domofonową w Twoim budynku.
- Do identyfikacji przewodów przyda się multimetr, ale można to zrobić również metodą prób i błędów.
Jak zyskać pewność, że masz instalację 2-żyłową? Szybka diagnoza.
Zanim zabierzemy się do pracy, musimy mieć pewność, z jakim typem instalacji mamy do czynienia. W zdecydowanej większości polskich bloków mieszkalnych spotkamy się z instalacją dwuprzewodową. Aby to potwierdzić, wystarczy odkręcić obudowę starego unifonu i zajrzeć do środka. Jeśli widzisz, że do zacisków podłączone są tylko dwa przewody to znak, że masz do czynienia z typową dwuprzewodową instalacją. To bardzo ważne, bo od tego zależy wybór odpowiedniego unifonu i sposób jego podłączenia.
System cyfrowy czy analogowy? Dlaczego to kluczowa różnica i jak je odróżnić?
Choć mówimy o instalacji dwuprzewodowej, to nie jest to jedyna cecha, którą musimy wziąć pod uwagę. W obrębie systemów dwuprzewodowych rozróżniamy systemy cyfrowe i analogowe. W polskich blokach dominują cyfrowe systemy dwuprzewodowe, takie jak te oferowane przez Cyfral, Laskomex, Proel czy Urmet. Jak je odróżnić? Kluczowym elementem w unifonach cyfrowych są zworki (jumpery). Jeśli Twój stary unifon posiada małe plastikowe zworki, które można przestawiać lub zakładać na piny, to niemal na pewno masz system cyfrowy. Unifony analogowe zazwyczaj nie mają takich zworek, a ich podłączenie jest prostsze, ale też mniej elastyczne w kwestii adresacji.
Kompatybilność to podstawa: Jak dobrać unifon, który zadziała z centralą w Twoim budynku?
To jeden z najważniejszych punktów, o którym często zapominamy. Nie każdy unifon 2-przewodowy będzie współpracował z każdą centralą domofonową. Mimo że fizycznie pasują do instalacji dwuprzewodowej, ich "język komunikacji" może być inny. Z mojego doświadczenia wynika, że najlepszym i najbezpieczniejszym rozwiązaniem jest zakup unifonu dedykowanego do systemu zainstalowanego w Twoim bloku. Jeśli masz centralę Cyfral, szukaj unifonu Cyfral. Jeśli Laskomex Laskomex. Na rynku dostępne są również unifony uniwersalne, które obsługują wiele systemów, ale zawsze warto dokładnie sprawdzić ich specyfikację i upewnić się, że są kompatybilne z Twoją centralą.
Przygotuj swój warsztat: Narzędzia, które będą Ci niezbędne do pracy.
Zanim zaczniesz, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia. To znacznie ułatwi i przyspieszy pracę:
- Wkrętak (krzyżakowy i płaski) do odkręcenia obudowy unifonu i podłączenia przewodów.
- Małe kombinerki lub szczypce do ściągania izolacji, przydatne do przygotowania końcówek przewodów.
- Multimetr (miernik uniwersalny) opcjonalnie, ale bardzo zalecany do precyzyjnej weryfikacji polaryzacji przewodów.
- Taśma izolacyjna do zabezpieczenia nieużywanych lub zidentyfikowanych przewodów.
Wymiana unifonu krok po kroku: Bezpieczny montaż
Przejdźmy teraz do sedna, czyli do samego procesu wymiany. Pamiętaj, że precyzja i ostrożność to klucz do sukcesu.
Krok 1: Dokumentacja to Twój przyjaciel zrób zdjęcie starych podłączeń.
Zawsze powtarzam moim klientom: zrób zdjęcie! Zanim odłączysz jakikolwiek przewód od starego unifonu, wykonaj wyraźne zdjęcie jego podłączeń. To prosta czynność, która zajmie Ci kilka sekund, a może zaoszczędzić wiele frustracji. W przypadku problemów z identyfikacją przewodów lub konfiguracją nowego urządzenia, będziesz miał punkt odniesienia. Uwierz mi, to złota zasada każdego majsterkowicza.
Krok 2: Bezpieczne odłączanie starego aparatu jak uniknąć zwarcia?
Odłączanie starego unifonu jest zazwyczaj proste. W typowej instalacji 2-przewodowej domofonu nie ma ryzyka porażenia prądem, ponieważ napięcie jest niskie (kilka do kilkunastu woltów). Należy jednak unikać zwarcia przewodów, czyli dotknięcia się ich gołych końcówek. Może to spowodować zakłócenia w działaniu domofonu dla całego pionu lub nawet uszkodzenie centrali. Po odłączeniu przewodów, dla pewności, możesz zaizolować ich końcówki taśmą izolacyjną lub po prostu upewnić się, że się nie stykają.
Krok 3: Identyfikacja żył: Jak znaleźć „plus” i „minus” za pomocą multimetru (lub bez niego)?
W systemach 2-przewodowych prawidłowa polaryzacja (L+ i L-) jest absolutnie kluczowa. Odwrotne podłączenie przewodów uniemożliwi działanie unifonu. Jeśli masz multimetr, ustaw go na pomiar napięcia stałego (DC) w zakresie do 20V. Przyłóż sondy do przewodów. Jeśli odczytujesz wartość dodatnią (np. +12V), to sonda czerwona wskazuje "plus" (L+), a czarna "minus" (L-). Jeśli odczytujesz wartość ujemną (np. -12V), oznacza to, że sondy są podłączone odwrotnie wtedy przewód podłączony do czarnej sondy to plus, a do czerwonej to minus. Napięcie w linii powinno wynosić od kilku do kilkunastu woltów.
Co zrobić, jeśli nie masz multimetru? Możesz spróbować metody prób i błędów. Podłącz przewody do nowego unifonu w dowolnej konfiguracji. Jeśli nie działa, po prostu odwróć ich polaryzację. Pamiętaj, że odwrotne podłączenie nie uszkodzi urządzenia, ale uniemożliwi jego działanie.

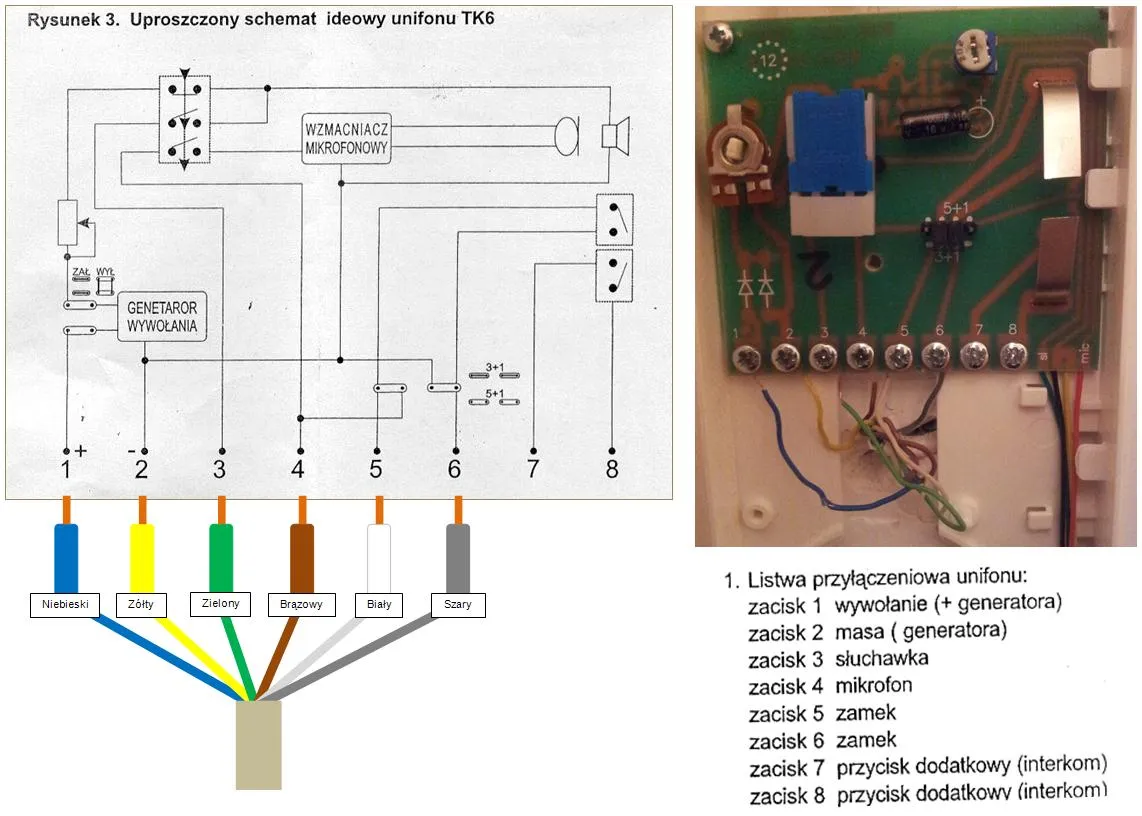

Krok 4: Podłączanie przewodów do nowego unifonu zgodnie ze schematem.
Teraz czas na podłączenie przewodów do nowego unifonu. Każdy unifon ma swój schemat podłączenia, który zazwyczaj znajduje się w instrukcji lub na obudowie. Zwróć uwagę na oznaczenia zacisków, które powinny odpowiadać L+ i L-. Ściśle przestrzegaj prawidłowej polaryzacji, którą zidentyfikowałeś w poprzednim kroku. Upewnij się, że końcówki przewodów są odpowiednio odizolowane (ok. 5-7 mm) i dokładnie dokręć śruby zaciskowe. Luźne połączenia to częsta przyczyna problemów z działaniem unifonu, takich jak buczenie czy zanikanie dźwięku.
Klucz do sukcesu: Poprawne ustawienie numeru mieszkania za pomocą zworek
Jeśli masz system cyfrowy, to ten rozdział jest dla Ciebie absolutnie kluczowy. Zworki to często pomijany, a jednocześnie najważniejszy element konfiguracji.
Czym są zworki i dlaczego błędne ustawienie to najczęstsza przyczyna problemów?

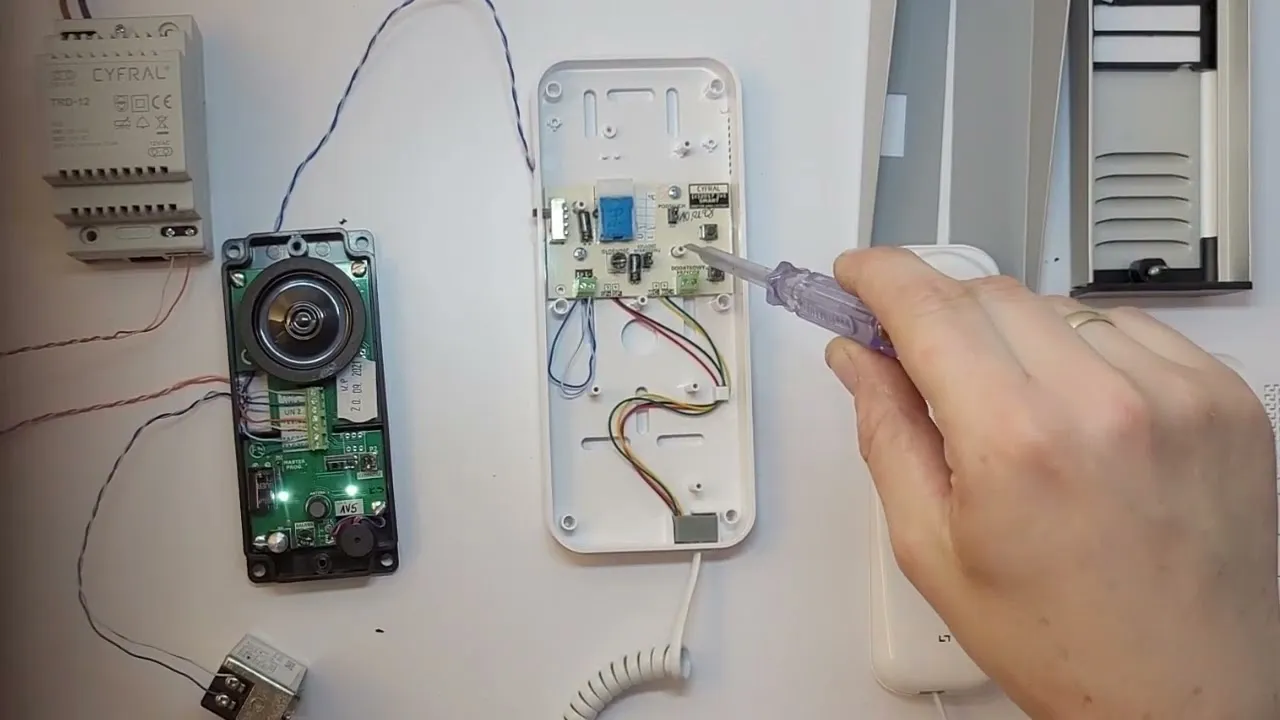

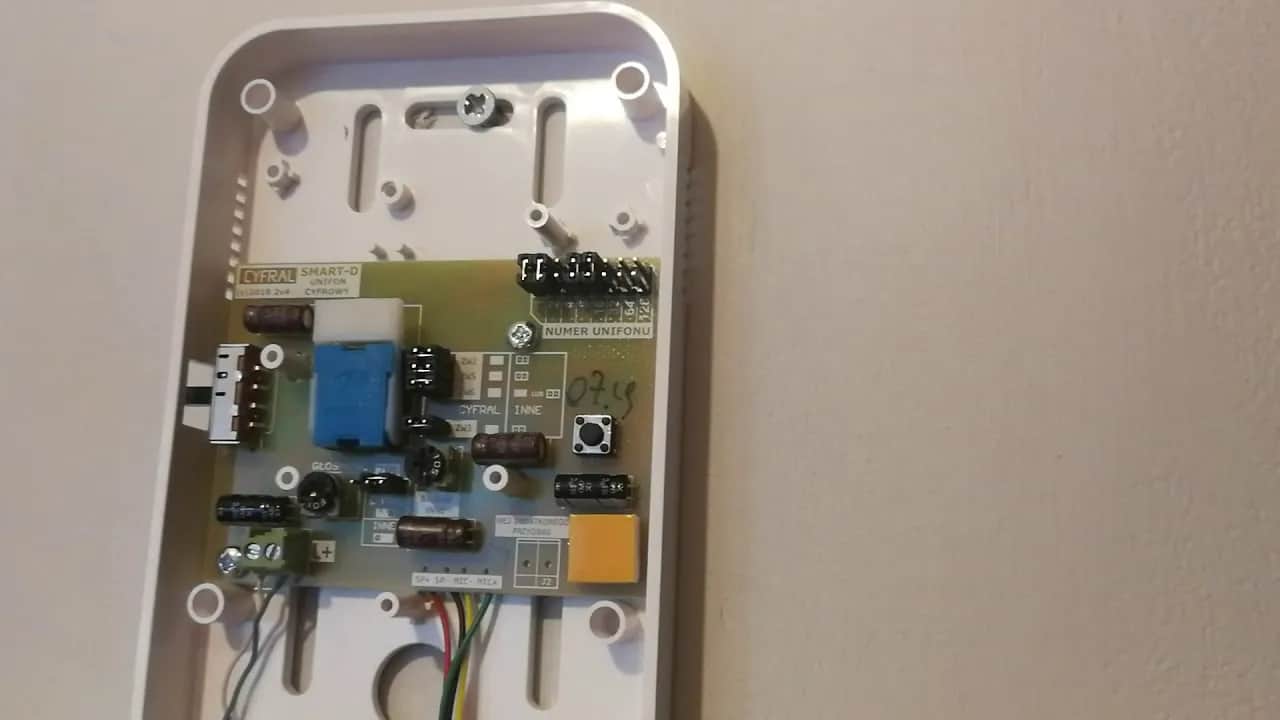

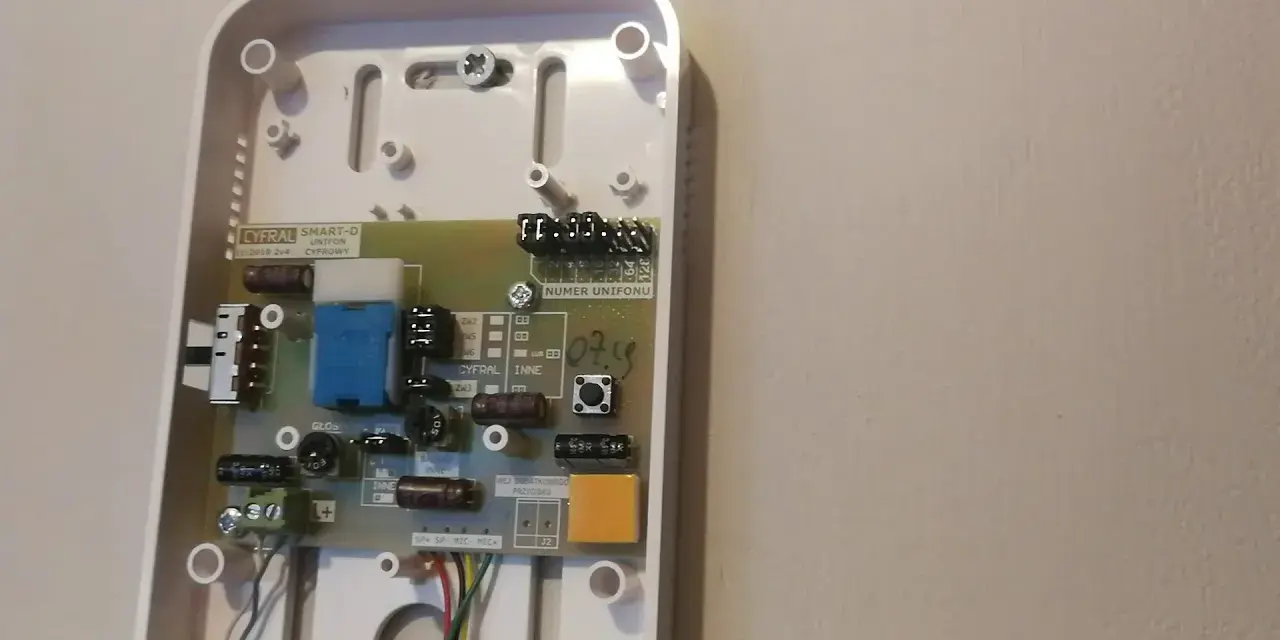

Zworki (jumpery) to małe, plastikowe elementy, które zakłada się na piny na płytce drukowanej unifonu. Ich rola jest prosta, ale fundamentalna: adresują unifon, czyli przypisują mu konkretny numer mieszkania w systemie domofonowym. To właśnie błędne ustawienie zworek jest najczęstszą przyczyną, dla której nowy unifon nie dzwoni w Twoim mieszkaniu, dzwoni w innym lokalu, albo w ogóle nie działa prawidłowo. Bez właściwego adresu, centrala domofonowa po prostu nie wie, do którego unifonu ma wysłać sygnał.
Jak odczytać stary adres? Sprytne sposoby na przeniesienie ustawień.
Zanim wyrzucisz stary unifon, dokładnie przyjrzyj się, jak były ustawione zworki. Zrób zdjęcie lub zanotuj ich pozycje. To dobry punkt wyjścia, ale pamiętaj, że nowy unifon może mieć inny system kodowania, nawet jeśli jest tego samego producenta. Zawsze należy zweryfikować to z instrukcją obsługi nowego urządzenia. Stare ustawienia to wskazówka, ale nie gwarancja, że będą pasować do nowego modelu.
Praktyczny poradnik kodowania: Ustawianie numeru mieszkania na przykładzie popularnych modeli (np. Cyfral).
Większość cyfrowych systemów domofonowych, w tym popularne systemy Cyfral, wykorzystuje kodowanie binarne do ustawiania numeru mieszkania. Oznacza to, że każda zworka ma przypisaną określoną wartość (np. 1, 2, 4, 8, 16, 32, 64, 128 itd.). Sumując wartości zworek, które są założone (czyli zamknięte), uzyskuje się numer mieszkania. Na przykład, jeśli Twoje mieszkanie ma numer 5, a zworki mają wartości 1, 2, 4, to musisz założyć zworki o wartościach 1 i 4 (1+4=5). Jeśli numer to 10, zakładasz zworki 2 i 8 (2+8=10). Zawsze, ale to zawsze, sprawdź instrukcję nowego unifonu, ponieważ każdy producent ma własny, unikalny system kodowania i układ zworek. To jest klucz do sukcesu!
Domofon podłączony? Testowanie i rozwiązywanie problemów
Po podłączeniu i skonfigurowaniu unifonu, czas na najważniejszy etap testowanie. Nie ma nic gorszego niż myślenie, że wszystko działa, a potem niespodzianka!
Pierwsze uruchomienie: Jak prawidłowo sprawdzić, czy wszystko działa?
Aby upewnić się, że wszystko zostało podłączone prawidłowo, wykonaj następujące testy:
- Poproś sąsiada lub inną osobę o zadzwonienie z panelu zewnętrznego na Twój numer mieszkania. Sprawdź, czy unifon dzwoni.
- Odbierz połączenie i sprawdź jakość dźwięku czy słyszysz osobę na dole i czy ona słyszy Ciebie.
- Naciśnij przycisk otwierania drzwi (elektrozaczepu) i upewnij się, że drzwi na dole się otwierają.
Jeśli wszystkie te funkcje działają poprawnie, gratuluję! Zadanie wykonane!
Unifon milczy, buczy lub nie otwiera drzwi? Oto najczęstsze błędy i ich rozwiązania.
Jeśli napotkasz problemy, nie panikuj. Poniżej przedstawiam najczęstsze błędy i ich proste rozwiązania:
| Problem | Możliwa przyczyna / Rozwiązanie |
|---|---|
| Całkowity brak reakcji (unifon milczy) | Najczęściej spowodowany odwrotnym podłączeniem przewodów L+ i L-. Sprawdź i odwróć polaryzację. |
| Unifon nie dzwoni | Przyczyną jest zazwyczaj błędne ustawienie zworek (adresu mieszkania). Sprawdź instrukcję nowego unifonu i ponownie ustaw adres. |
| Buczenie lub piski w słuchawce | Może być wynikiem słabego styku na złączach przewodów lub uszkodzenia instalacji w budynku. Sprawdź dokładnie wszystkie połączenia. |
| Elektrozaczep nie działa (drzwi się nie otwierają) | Problem może leżeć w konfiguracji unifonu, ale często jest to kwestia ustawień w centrali domofonowej lub uszkodzenia samego elektrozaczepu, co wykracza poza możliwości samodzielnej naprawy. |
Kiedy wezwać fachowca? Sygnały, że problem jest poważniejszy
Mimo najlepszych chęci i starannego wykonania, czasem problem leży głębiej niż w samym unifonie. W takich sytuacjach warto wiedzieć, kiedy odpuścić i wezwać profesjonalistę.
Sygnały ostrzegawcze, że problem leży głębiej w instalacji budynku.
Oto kilka sygnałów, które wskazują, że problem może być poważniejszy i wymagać interwencji fachowca lub administratora budynku:
- Brak napięcia na przewodach, nawet po prawidłowym podłączeniu i sprawdzeniu polaryzacji.
- Ciągłe, głośne buczenie lub trzaski, które nie ustępują po sprawdzeniu połączeń i wymianie unifonu.
- Brak reakcji elektrozaczepu, mimo że unifon dzwoni i komunikacja głosowa działa poprawnie, a wszystkie ustawienia są prawidłowe.
- Problem dotyczy wielu unifonów w pionie lub w całym budynku.
W takich przypadkach próby samodzielnej naprawy mogą być bezcelowe, a nawet pogorszyć sytuację. Lepiej zgłosić usterkę do administracji budynku lub wezwać elektryka.
Przeczytaj również: Alarm do domu: Czy warto? Koszty, rodzaje i bezpieczeństwo
Wymiana unifonu a regulamin spółdzielni czy potrzebujesz zgody administratora?
Zazwyczaj samodzielna wymiana unifonu na kompatybilny model nie wymaga zgody administratora budynku, spółdzielni czy wspólnoty. Unifon jest traktowany jako element wyposażenia lokalu, podobnie jak gniazdko elektryczne czy włącznik światła. Jednakże, zawsze warto sprawdzić regulamin spółdzielni/wspólnoty, zwłaszcza w przypadku starszych budynków lub nietypowych, zintegrowanych systemów. Lepiej dmuchać na zimne i uniknąć ewentualnych nieporozumień, choć w 99% przypadków nie będzie to problemem.
