Domofon 5-żyłowy: Podłącz sam! Schematy i triki eksperta

Podłączenie domofonu 5-żyłowego może wydawać się skomplikowanym zadaniem, zwłaszcza jeśli nigdy wcześniej nie miałeś do czynienia z instalacjami elektrycznymi. Jednak z odpowiednim przewodnikiem i odrobiną cierpliwości, jestem przekonany, że poradzisz sobie z tym wyzwaniem. Ten artykuł to praktyczny poradnik krok po kroku, który pomoże Ci samodzielnie przeprowadzić instalację lub wymianę unifonu, nawet jeśli nie masz dużego doświadczenia. Pokażę Ci, jak zidentyfikować poszczególne przewody, podłączyć je do nowego urządzenia i jak przetestować całą instalację, aby działała bez zarzutu.

Poprawne podłączenie domofonu to podstawa jego funkcjonalności i bezpieczeństwa. Niewłaściwa instalacja może prowadzić do wielu problemów od braku dźwięku, przez niedziałający elektrozaczep, aż po uszkodzenie samego urządzenia lub nawet całej instalacji domofonowej w budynku. Dlatego tak ważne jest, aby podejść do tego zadania z rozwagą i precyzją, a ja postaram się Ci w tym pomóc, prowadząc Cię przez każdy etap.

Zrozumienie instalacji domofonowej 5-żyłowej

Funkcje poszczególnych żył

W instalacji domofonowej 5-żyłowej każda żyła ma ściśle określoną funkcję, co znacząco ułatwia diagnostykę i podłączenie. Rozumienie ich przeznaczenia to pierwszy i najważniejszy krok do prawidłowego montażu. Oto, jak typowo rozkłada się ich rola:

1. Żyła słuchawkowa (głośnik w unifonie): Odpowiada za przesyłanie dźwięku z panelu zewnętrznego do głośnika w Twoim unifonie. Bez niej nie usłyszysz osoby dzwoniącej.
2. Żyła mikrofonowa (mikrofon w unifonie): Przenosi Twój głos z mikrofonu unifonu do panelu zewnętrznego, umożliwiając komunikację z osobą stojącą przy drzwiach.
3. Żyła wywołania (dzwonek): To ona odpowiada za sygnał dzwonka w Twoim unifonie, informując Cię o przybyciu gościa.
4. Żyła elektrozaczepu (otwieranie zamka): Przesyła sygnał do elektrozaczepu, który odblokowuje drzwi wejściowe po naciśnięciu przycisku w unifonie.
5. Masa (-): Jest to wspólny przewód powrotny dla wszystkich sygnałów, stanowiący punkt odniesienia dla napięć w systemie. Bez prawidłowego podłączenia masy żaden element nie będzie działał.

Różnice między instalacjami 4, 5 i 6-żyłowymi

Na rynku spotkasz różne typy instalacji domofonowych, najczęściej 4, 5 i 6-żyłowe. Wersja 5-żyłowa, którą się tu zajmujemy, jest często uważana za jeden z prostszych systemów do konfiguracji, ponieważ każda żyła ma zazwyczaj jedną, dedykowaną funkcję. W instalacjach 4-żyłowych zdarza się, że niektóre funkcje (np. mikrofon i głośnik) współdzielą jeden przewód, co może komplikować podłączenie. Z kolei instalacje 6-żyłowe mogą oferować dodatkowe funkcje, takie jak np. osobne zasilanie dla elektrozaczepu lub dodatkowy przycisk funkcyjny. Kluczowe jest, abyś wiedział, że Twój unifon musi być kompatybilny z typem instalacji w budynku. Jeśli masz 5 żył, szukaj unifonu przystosowanego do tego standardu, choć wiele nowoczesnych urządzeń jest uniwersalnych i pozwala na konfigurację za pomocą zworek.

Bezpieczeństwo i przygotowanie narzędzi

Zasady bezpieczeństwa podczas pracy

• Odłącz zasilanie: Zawsze, ale to zawsze, zaczynaj od odłączenia zasilania całego systemu domofonowego. Zlokalizuj odpowiedni bezpiecznik w skrzynce elektrycznej (często oznaczony jako "domofon" lub "niski prąd") i wyłącz go.
• Weryfikacja braku napięcia: Po odłączeniu zasilania, użyj miernika napięcia (multimetru), aby upewnić się, że w przewodach nie ma napięcia. To kluczowy krok, który chroni Cię przed porażeniem prądem.
• Ostrożność z przewodami: Pracuj ostrożnie, aby nie uszkodzić izolacji przewodów ani ich samych. Uszkodzone przewody mogą prowadzić do zwarć lub nieprawidłowego działania systemu.
• Nie pracuj w pośpiechu: Pośpiech jest złym doradcą w pracach elektrycznych. Daj sobie czas na każdy etap.

Mimo że instalacje domofonowe są niskonapięciowe, nigdy nie należy lekceważyć zasad bezpieczeństwa. Pamiętaj, że prąd elektryczny, nawet ten o niskim napięciu, może być niebezpieczny.

Niezbędne narzędzia

Zanim przystąpisz do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia. Dobre przygotowanie to połowa sukcesu i gwarancja sprawnego montażu. Oto lista rzeczy, które będą Ci potrzebne:

• Śrubokręty: Płaski i krzyżakowy, w różnych rozmiarach, do odkręcania obudowy unifonu i zacisków przewodów.
• Ściągacz izolacji: Niezastąpiony do bezpiecznego i precyzyjnego usuwania izolacji z końcówek przewodów.
• Kombinerki (uciążki): Przydatne do przycinania przewodów i formowania ich końcówek.
• Miernik napięcia (multimetr): Absolutnie kluczowy do identyfikacji funkcji poszczególnych żył oraz do weryfikacji braku napięcia.
• Latarka: Jeśli pracujesz w słabo oświetlonym miejscu, latarka czołowa lub ręczna zapewni Ci komfort pracy.
• Marker lub taśma izolacyjna: Do oznaczania zidentyfikowanych przewodów.

Demontaż starego unifonu i identyfikacja przewodów

Demontaż starego unifonu

Rozpoczynamy od demontażu starego unifonu. Pamiętaj, aby przedtem odłączyć zasilanie, zgodnie z moimi wcześniejszymi wskazówkami. Delikatnie odkręć śrubki mocujące obudowę unifonu do ściany. Gdy obudowa zostanie zdjęta, zobaczysz płytkę drukowaną z podłączonymi przewodami. Zrób zdjęcie lub szczegółowy rysunek aktualnego podłączenia to może okazać się bezcenną pomocą przy montażu nowego urządzenia. Następnie, ostrożnie odkręć zaciski i odłącz przewody, starając się ich nie uszkodzić.

Dokumentacja istniejącego podłączenia

Zanim odłączysz jakikolwiek przewód, zrób dokładne zdjęcia starego podłączenia. Zwróć uwagę na kolory przewodów i do których zacisków są podłączone. Możesz również narysować schemat i opisać, który kolor przewodu odpowiadał za jaką funkcję (jeśli to możliwe do zidentyfikowania). Ta dokumentacja będzie Twoją "ściągawką" i punktem odniesienia, zwłaszcza jeśli napotkasz trudności z identyfikacją żył w nowym unifonie.

Identyfikacja funkcji przewodów

To jest kluczowy moment całej instalacji. Prawidłowa identyfikacja funkcji każdego z pięciu przewodów jest absolutnie niezbędna do poprawnego podłączenia nowego unifonu. Nie spiesz się na tym etapie, precyzja popłaci.

Nie ufaj kolorom!

Wielu początkujących majsterkowiczów popełnia błąd, ufając kolorom przewodów. Niestety, nie ma jednego uniwersalnego standardu kolorystyki dla instalacji domofonowych. Kolory mogą się różnić w zależności od producenta, wieku instalacji, a nawet od tego, kto ją montował. Często spotykane kolory to biały, zielony, niebieski, brązowy, szary czy czerwony, ale nigdy nie należy zakładać, że dany kolor zawsze oznacza tę samą funkcję. Zawsze musisz zweryfikować funkcję każdego przewodu, aby uniknąć błędów.

Metoda "na dwie osoby" (dzwonek i rozmowa)

Jeśli masz możliwość poproszenia drugiej osoby o pomoc, ta metoda jest bardzo skuteczna do identyfikacji żyły wywołania (dzwonka) oraz żył mikrofonowej i słuchawkowej:

1. Przygotowanie: Upewnij się, że zasilanie domofonu jest włączone (po wcześniejszym demontażu starego unifonu). Przygotuj multimetr ustawiony na pomiar napięcia stałego (DC), zakres 20V.
2. Znajdź masę: Najpierw spróbuj zidentyfikować żyłę masy. Często jest to przewód, który jest podłączony do największej ilości zacisków lub jest oznaczony jako "GND" lub "-". Jeśli nie masz pewności, przejdź do metody z multimetrem poniżej.
3. Test dzwonka: Podłącz jedną sondę multimetru do prawdopodobnej żyły masy (lub do jednego z przewodów, jeśli jeszcze nie zidentyfikowałeś masy). Drugą sondą dotykaj kolejno pozostałych przewodów. Poproś drugą osobę, aby nacisnęła przycisk dzwonka na panelu zewnętrznym. Na jednym z przewodów powinieneś zaobserwować krótkotrwały impuls napięcia lub zmianę napięcia to będzie żyła wywołania. Oznacz ją.
4. Test rozmowy: Mając zidentyfikowaną żyłę wywołania, spróbuj zidentyfikować żyły mikrofonową i słuchawkową. Podłącz multimetr (ustawiony na pomiar napięcia) między masę a jeden z pozostałych przewodów. Poproś drugą osobę, aby mówiła do mikrofonu panelu zewnętrznego. Na jednym z przewodów powinieneś zaobserwować niewielkie, zmienne napięcie to będzie żyła mikrofonowa. Na drugim, podczas słuchania, również mogą pojawić się niewielkie zmiany napięcia to będzie żyła słuchawkowa. Warto to powtórzyć, aby mieć pewność.

Identyfikacja żyły masy i elektrozaczepu multimetrem

Multimetr to Twoje najlepsze narzędzie do precyzyjnej identyfikacji. Oto jak z niego skorzystać:

1. Ustaw multimetr: Ustaw multimetr na pomiar napięcia stałego (DC), zakres 20V.
2. Znajdź masę: Podłącz jedną sondę multimetru do jednego z przewodów. Drugą sondą dotykaj kolejno pozostałych przewodów. Szukaj przewodu, który w połączeniu z innymi daje stabilne odczyty napięcia. Często masa ma najniższe lub zerowe napięcie względem innych aktywnych żył. W instalacjach domofonowych masa jest zazwyczaj wspólnym punktem odniesienia. Jeśli masz stary unifon, żyła podłączona do zacisku oznaczonego jako "GND" lub "-" to z pewnością masa.
3. Identyfikacja elektrozaczepu: Gdy zidentyfikujesz żyłę masy, podłącz do niej jedną sondę multimetru. Drugą sondą dotykaj kolejno pozostałych, niezidentyfikowanych przewodów. Poproś drugą osobę, aby nacisnęła przycisk otwierania drzwi na panelu zewnętrznym (lub jeśli masz dostęp do zasilacza domofonu, możesz ręcznie wywołać impuls). Na jednym z przewodów powinieneś zaobserwować krótkotrwały spadek lub wzrost napięcia (zazwyczaj impuls 12V DC lub AC, w zależności od systemu) w momencie aktywacji elektrozaczepu. To będzie żyła elektrozaczepu. Oznacz ją.
4. Weryfikacja pozostałych żył: Po zidentyfikowaniu masy, wywołania i elektrozaczepu, pozostałe dwie żyły to mikrofonowa i słuchawkowa. Możesz je zidentyfikować metodą "na dwie osoby" opisaną powyżej, mierząc napięcia zmienne (AC) lub stałe (DC) między masą a każdą z nich podczas rozmowy.

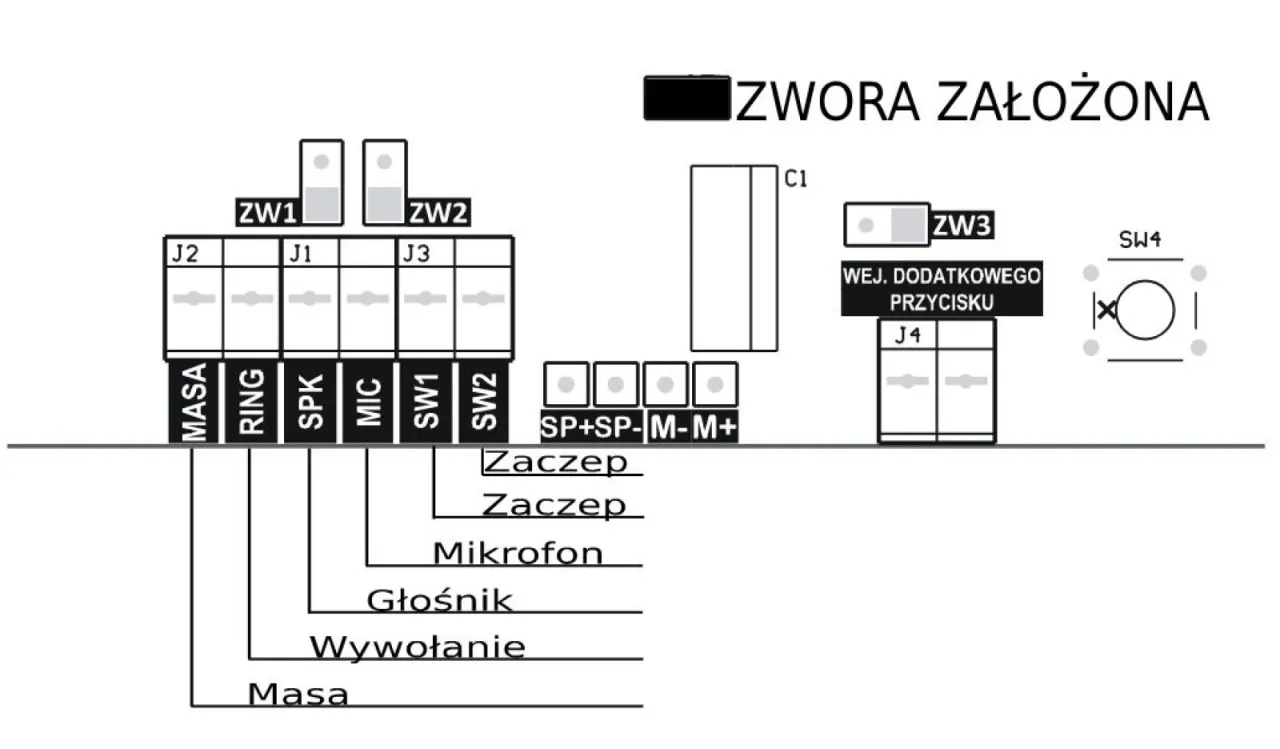

Schematy podłączenia i montaż nowego unifonu

Po dokładnej identyfikacji wszystkich pięciu przewodów, nadszedł czas na podłączenie nowego unifonu. Schematy połączeń są niezwykle pomocne, ponieważ wizualizują, który przewód powinien trafić do którego zacisku. Zrozumienie ich jest kluczowe, aby uniknąć błędów i zapewnić prawidłowe działanie systemu.

Typowe oznaczenia na złączach unifonów

Producenci unifonów stosują różne oznaczenia na zaciskach, ale ich funkcje są zazwyczaj spójne. Oto najczęściej spotykane oznaczenia i ich odpowiedniki w funkcji żył:

Instrukcja podłączenia krok po kroku

Teraz, gdy masz zidentyfikowane przewody i rozumiesz oznaczenia na nowym unifonie, możemy przystąpić do podłączenia. Postępuj zgodnie z poniższymi krokami, aby zapewnić prawidłową instalację:

1. Przygotuj przewody: Upewnij się, że końcówki przewodów są odpowiednio odizolowane (około 5-7 mm), czyste i nieposzarpane. Jeśli są zaśniedziałe, delikatnie je oczyść.
2. Podłącz masę: Zawsze zaczynaj od podłączenia żyły masy (GND / -). Wprowadź ją do odpowiedniego zacisku w unifonie i dokładnie dokręć śrubkę. Upewnij się, że przewód jest solidnie zamocowany i nie ma luźnych włókien.
3. Podłącz żyłę wywołania: Następnie podłącz żyłę wywołania (RING / DZWONEK) do dedykowanego zacisku.
4. Podłącz żyłę słuchawkową: Podłącz żyłę słuchawkową (SPK / GŁOŚNIK).
5. Podłącz żyłę mikrofonową: Podłącz żyłę mikrofonową (MU / MIC).
6. Podłącz żyłę elektrozaczepu: Na koniec podłącz żyłę elektrozaczepu (DOOR / ZAMEK / EL).
7. Sprawdź połączenia: Po podłączeniu wszystkich przewodów, delikatnie pociągnij każdy z nich, aby upewnić się, że są solidnie zamocowane w zaciskach i nie wysuną się. Sprawdź, czy nie ma żadnych zwarć między przewodami.
8. Zamocuj unifon: Ostrożnie zamocuj unifon na ścianie, upewniając się, że przewody nie są zgniecione ani nadmiernie naciągnięte.

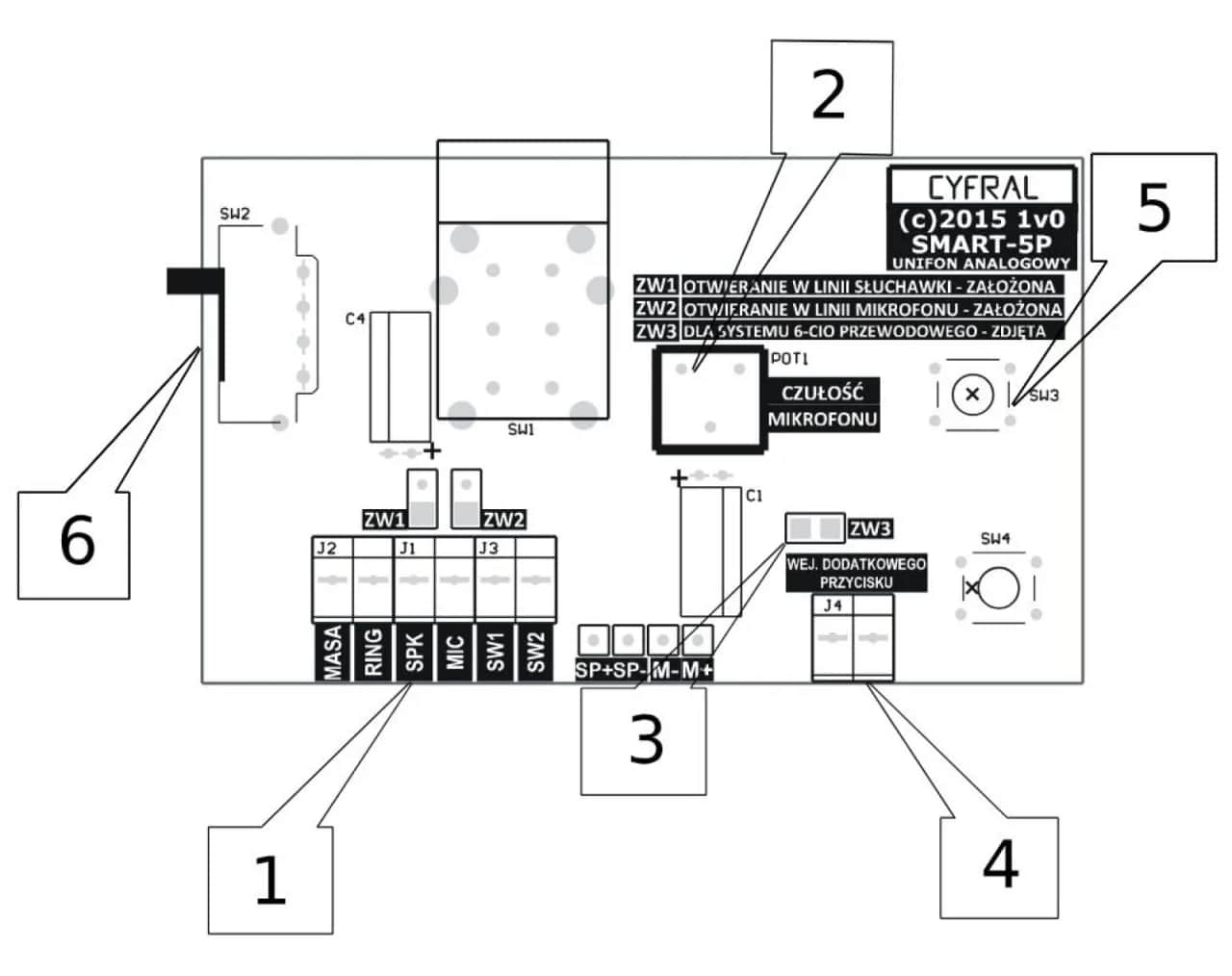

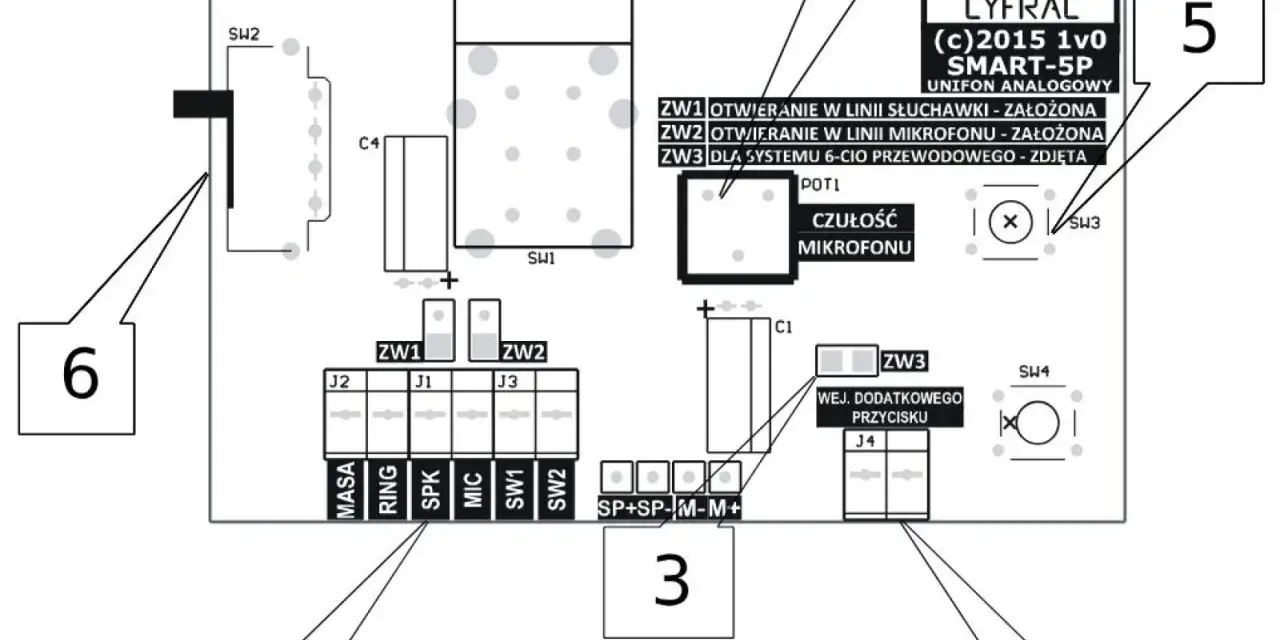

Konfiguracja zworek w unifonie

Wiele nowoczesnych unifonów, takich jak popularne modele Cyfral Smart 5P, Urmet, Laskomex czy Proel, jest uniwersalnych i może pracować w różnych typach instalacji (4, 5, 6-żyłowych). Konfiguracja odbywa się za pomocą małych zworek (jumperów) na płytce drukowanej unifonu. Zworki te pozwalają na dostosowanie urządzenia do specyfiki konkretnej instalacji domofonowej w budynku. Na przykład, możesz nimi ustawić typ wywołania (elektroniczne, tradycyjne), czułość mikrofonu, głośność słuchawki, a przede wszystkim, jak sygnały są przesyłane przez poszczególne żyły. Zawsze zapoznaj się z instrukcją obsługi dołączoną do Twojego unifonu, aby prawidłowo ustawić zworki. Błędna konfiguracja zworek jest częstą przyczyną problemów z działaniem domofonu, nawet jeśli przewody są podłączone poprawnie. Czasami instrukcja zawiera schemat, który pokazuje, jak ustawić zworki dla instalacji 5-żyłowej.

Testowanie i weryfikacja działania

Po podłączeniu wszystkich przewodów i zamocowaniu unifonu, nadszedł czas na najważniejszy etap testowanie. To moment, w którym sprawdzisz, czy Twoja praca przyniosła oczekiwane rezultaty i czy domofon działa prawidłowo. Nie pomijaj tego kroku, ponieważ wczesne wykrycie ewentualnych problemów pozwoli na szybką korektę.

Test wywołania (dzwonka)

Pierwszym testem, jaki powinieneś przeprowadzić, jest test wywołania. Poproś drugą osobę, aby nacisnęła przycisk dzwonka na panelu zewnętrznym. Powinieneś usłyszeć wyraźny sygnał dzwonka w Twoim unifonie. Jeśli dzwonek nie działa, sprawdź podłączenie żyły wywołania oraz jej ciągłość. Upewnij się również, że zworki w unifonie są prawidłowo ustawione dla funkcji dzwonka.

Test komunikacji głosowej

Następnie przetestuj komunikację głosową. Poproś drugą osobę, aby mówiła do mikrofonu panelu zewnętrznego, a Ty słuchaj w słuchawce unifonu. Sprawdź, czy słyszysz ją wyraźnie i bez zakłóceń. Następnie Ty mów do mikrofonu w unifonie, a druga osoba niech słucha przy panelu zewnętrznym. Upewnij się, że Twój głos jest słyszalny. Jeśli są problemy z dźwiękiem w jedną lub obie strony, prawdopodobnie problem leży w podłączeniu żył mikrofonowej lub słuchawkowej, lub w konfiguracji zworek.

Test elektrozaczepu

Ostatnim, ale równie ważnym testem, jest sprawdzenie działania elektrozaczepu. Po zakończeniu rozmowy lub po wywołaniu, naciśnij przycisk otwierania drzwi w unifonie. Powinieneś usłyszeć charakterystyczny dźwięk odblokowania elektrozaczepu przy drzwiach wejściowych. Jeśli elektrozaczep nie reaguje, sprawdź podłączenie żyły elektrozaczepu, jej ciągłość, a także upewnij się, że sam elektrozaczep jest sprawny i ma zasilanie.

Rozwiązywanie typowych problemów (troubleshooting)

Nawet przy największej staranności, czasem pojawiają się problemy. Nie panikuj! Wiele usterek w instalacji domofonowej można zdiagnozować i naprawić samodzielnie. Poniżej przedstawiam najczęstsze problemy i wskazówki, jak sobie z nimi poradzić.

Brak reakcji domofonu (cisza)

• Brak zasilania: To najczęstsza przyczyna. Sprawdź bezpieczniki w skrzynce elektrycznej. Upewnij się, że zasilacz domofonu (często w piwnicy lub na klatce schodowej) działa poprawnie.
• Luźne połączenia: Sprawdź wszystkie zaciski w unifonie. Upewnij się, że przewody są solidnie zamocowane i nie ma żadnych luźnych połączeń.
• Uszkodzone przewody: Sprawdź ciągłość przewodów za pomocą multimetru. Uszkodzenie izolacji lub przerwanie żyły może powodować brak reakcji.
• Błędne podłączenie masy: Upewnij się, że żyła masy jest prawidłowo podłączona. Bez niej cały system nie będzie działał.

Problemy z komunikacją głosową (mikrofon/głośnik)

• Błędne podłączenie żył: Najczęściej problem wynika z zamiany żyły mikrofonowej ze słuchawkową. Sprawdź dokładnie schemat i oznaczenia.
• Uszkodzony unifon: Jeśli po sprawdzeniu podłączeń problem nadal występuje, możliwe, że mikrofon lub głośnik w unifonie są uszkodzone. Spróbuj podłączyć inny, sprawny unifon testowo.
• Zbyt niska/wysoka czułość: Niektóre unifony posiadają regulację czułości mikrofonu lub głośności głośnika (często za pomocą zworek lub potencjometrów). Sprawdź instrukcję.
• Uszkodzone przewody: Przerwa w żyłach mikrofonowej lub słuchawkowej.

Niedziałający przycisk otwierania drzwi

• Błędne podłączenie żyły elektrozaczepu: Upewnij się, że żyła elektrozaczepu jest prawidłowo podłączona do odpowiedniego zacisku.
• Uszkodzony przycisk w unifonie: Przycisk mógł się zepsuć. Możesz spróbować go przetestować, mierząc ciągłość obwodu po jego naciśnięciu.
• Awaria elektrozaczepu: Sam elektrozaczep może być uszkodzony lub zablokowany mechanicznie.
• Brak zasilania elektrozaczepu: Elektrozaczep wymaga zasilania, które jest dostarczane z centrali domofonowej. Sprawdź, czy napięcie dochodzi do elektrozaczepu po naciśnięciu przycisku.

Szumy, trzaski i zakłócenia

• Słaba jakość przewodów: Stare, niskiej jakości przewody bez odpowiedniego ekranowania są podatne na zakłócenia.
• Luźne połączenia: Nawet minimalnie luźne połączenie może powodować szumy. Dokręć wszystkie zaciski.
• Kable równoległe do wysokiego napięcia: Jeśli kable domofonowe biegną równolegle do przewodów zasilających (230V), mogą występować zakłócenia elektromagnetyczne.
• Uszkodzony zasilacz: Niestabilne napięcie z zasilacza może generować szumy.
• Problemy z masą: Słabe połączenie masy może prowadzić do zakłóceń.

Kiedy wezwać fachowca?

Chociaż wiele problemów z domofonem można rozwiązać samodzielnie, są sytuacje, w których interwencja profesjonalisty jest nie tylko zalecana, ale wręcz niezbędna. W końcu, bezpieczeństwo i prawidłowe funkcjonowanie całej instalacji są najważniejsze.

Problemy z całą instalacją w budynku

Jeśli zauważysz, że problem z domofonem dotyczy nie tylko Twojego unifonu, ale również innych mieszkańców (np. nikt nie słyszy dzwonka, elektrozaczep nie działa w całym pionie), oznacza to, że usterka leży w centralnej części instalacji domofonowej. Może to być uszkodzony zasilacz, centrala domofonowa, panel zewnętrzny lub główna magistrala przewodów. Takie problemy wykraczają poza zakres samodzielnej naprawy i wymagają wiedzy oraz sprzętu specjalisty, który ma dostęp do całej instalacji.

Brak pewności i doświadczenia

Jeśli w którymkolwiek momencie poczujesz się niepewnie, nie masz doświadczenia w pracach elektrycznych, a identyfikacja przewodów sprawia Ci trudność, nie wahaj się wezwać fachowca. Próby samodzielnej naprawy bez odpowiedniej wiedzy mogą prowadzić do dalszych uszkodzeń systemu, a co gorsza, stwarzać zagrożenie dla Twojego zdrowia i życia. Lepiej zapłacić za profesjonalną usługę niż ryzykować porażenie prądem lub kosztowniejsze naprawy w przyszłości.

Przeczytaj również: Domofon i wideodomofon: Jaka wysokość montażu jest optymalna?

Czego unikać, gdy samodzielne próby zawiodły

• Nie eksperymentuj z przewodami: Jeśli nie jesteś pewien funkcji przewodu, nie podłączaj go "na próbę". Może to spowodować zwarcie i uszkodzenie unifonu lub centrali.
• Nie ignoruj instrukcji: Zawsze postępuj zgodnie z instrukcją obsługi unifonu, szczególnie w kwestii konfiguracji zworek.
• Nie używaj uszkodzonych narzędzi: Upewnij się, że Twoje narzędzia są w dobrym stanie, a izolacja na nich nie jest uszkodzona.
• Nie zostawiaj luźnych połączeń: Luźne przewody to potencjalne źródło problemów i zagrożeń.
