Jak podłączyć unifon do domofonu? Prosto, bezpiecznie, bez fachowca!

Ten kompleksowy poradnik krok po kroku przeprowadzi Cię przez proces samodzielnego podłączania nowego unifonu do domofonu, niezależnie od typu instalacji. Dowiesz się, jak bezpiecznie zdiagnozować stary system, poprawnie podłączyć nowe urządzenie i rozwiązać najczęstsze problemy, oszczędzając czas i pieniądze. Z mojego doświadczenia wiem, że z odpowiednią wiedzą i odrobiną precyzji, każdy jest w stanie to zrobić.

Priorytet numer jeden: Jak bezpiecznie odłączyć zasilanie?

Zanim w ogóle pomyślisz o dotykaniu jakichkolwiek przewodów, musisz pamiętać o jednej, absolutnie kluczowej zasadzie: zawsze odłącz zasilanie w skrzynce z bezpiecznikami. Domofon, choć wydaje się prostym urządzeniem, jest częścią instalacji elektrycznej. Praca pod napięciem jest nie tylko ryzykowna dla Ciebie, ale może również doprowadzić do uszkodzenia całej instalacji domofonowej w budynku, a nawet do zwarcia. Z mojego doświadczenia wynika, że to najczęstsze zaniedbanie, które prowadzi do kłopotów. Odcięcie zasilania to podstawa bezpieczeństwa, której nie wolno lekceważyć.

Twoja skrzynka z narzędziami: Co będzie potrzebne do montażu unifonu?

Przygotowanie odpowiednich narzędzi to połowa sukcesu. Oto lista tego, co z pewnością przyda Ci się podczas podłączania unifonu:

• Wkrętaki (płaski i krzyżakowy): Niezbędne do otwierania obudowy starego unifonu, demontażu i montażu nowego urządzenia oraz do dokręcania zacisków przewodów.
• Ściągacz izolacji: Ułatwi precyzyjne usunięcie izolacji z końcówek przewodów, bez ryzyka ich uszkodzenia. Możesz użyć również ostrego nożyka, ale ściągacz jest bezpieczniejszy i dokładniejszy.
• Miernik uniwersalny (multimetr): To narzędzie jest nieocenione, zwłaszcza gdy brakuje schematu lub kolory kabli są nietypowe. Pozwala zidentyfikować poszczególne żyły (np. masę, wywołanie, zasilanie) poprzez pomiar napięcia lub ciągłości obwodu.
• Próbnik napięcia: Proste narzędzie, które pozwoli szybko sprawdzić, czy w przewodach faktycznie nie ma napięcia po odłączeniu zasilania. Zawsze warto to zweryfikować.

Zdjęcie warte tysiąc słów: Dlaczego dokumentacja starego podłączenia to Twój klucz do sukcesu?

Zanim odkręcisz choćby jedną śrubkę, weź do ręki smartfon i zrób wyraźne zdjęcie podłączenia starego unifonu. To moim zdaniem najważniejszy krok! Niezależnie od tego, czy masz schemat, czy nie, zdjęcie jest Twoim najlepszym punktem odniesienia. Pokazuje dokładnie, które kable były podłączone do których zacisków. W przypadku, gdy kolory są niestandardowe lub oznaczenia na nowym unifonie różnią się od starych, takie zdjęcie może uratować Cię przed godzinami frustracji i błędów. Pamiętaj, że nawet doświadczeni instalatorzy często stosują tę praktykę.

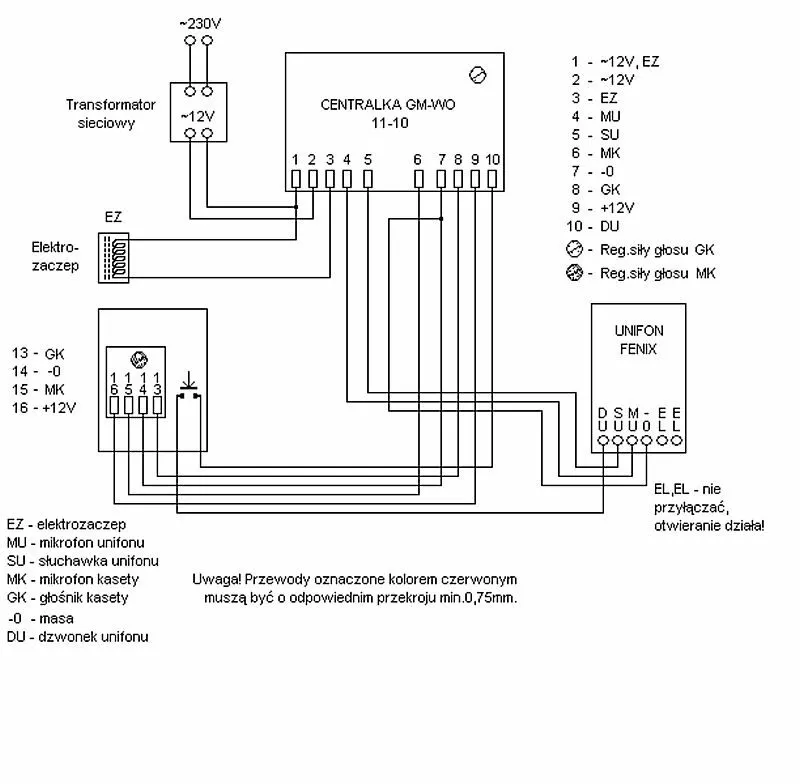

Zrozumienie instalacji domofonowej: typy i przewody

Analogowy czy cyfrowy? Jak w 2 minuty rozpoznać typ domofonu?

Rozpoznanie typu instalacji domofonowej to podstawa wyboru i prawidłowego podłączenia nowego unifonu. W Polsce najczęściej spotykamy dwa główne typy: analogowe i cyfrowe. Systemy analogowe są typowe dla starszego budownictwa i charakteryzują się większą liczbą przewodów zazwyczaj 4, 5 lub 6 żył. Każda funkcja (lub prawie każda) ma w nich dedykowaną żyłę. Z kolei systemy cyfrowe to domena nowszego budownictwa i są znacznie prostsze pod względem okablowania, wymagają najczęściej tylko dwóch żył (+ i -). Kluczową cechą unifonów cyfrowych jest konieczność programowania numeru mieszkania za pomocą zworek (jumperów) lub przełączników. Jeśli więc widzisz tylko dwa kable i zworki na płytce, masz do czynienia z systemem cyfrowym. Większa liczba przewodów to niemal pewny znak instalacji analogowej.

Liczymy żyły: co mówi Ci liczba kabli (2, 4, 5 czy 6)?

Liczba kabli wychodzących ze ściany i podłączonych do unifonu jest kluczową wskazówką co do typu instalacji. Jak już wspomniałem, 2 żyły niemal zawsze oznaczają system cyfrowy. W takim przypadku unifon musi być kompatybilny z systemem cyfrowym i mieć możliwość ustawienia numeru mieszkania. Jeśli natomiast widzisz 4, 5 lub 6 żył, masz do czynienia z systemem analogowym. W systemach 4-żyłowych zazwyczaj trzy żyły są wspólne dla wszystkich lokatorów (masa, mikrofon, głośnik), a czwarta jest indywidualna dla danego mieszkania (wywołanie/dzwonek). Systemy 6-żyłowe mają dodatkowo całkowicie oddzielony obwód otwierania zamka, co zapewnia większą niezawodność. Zidentyfikowanie liczby żył to pierwszy krok do wyboru odpowiedniego unifonu i zrozumienia, jak go podłączyć.

Tęcza kabli, czyli co oznaczają poszczególne kolory? (Tabela funkcji)

Choć kolory kabli w instalacjach domofonowych bywają niespójne, zwłaszcza w starym budownictwie, istnieją pewne standardy, które mogą pomóc w identyfikacji. Poniższa tabela przedstawia najczęściej spotykane funkcje, ich oznaczenia na unifonie oraz typowe kolory. Pamiętaj jednak, aby zawsze weryfikować to miernikiem, jeśli masz wątpliwości, lub opierać się na zdjęciu starego podłączenia.

Podłączanie nowego unifonu: szczegółowa instrukcja

Demontaż starego urządzenia: Jak to zrobić bez uszkodzenia instalacji?

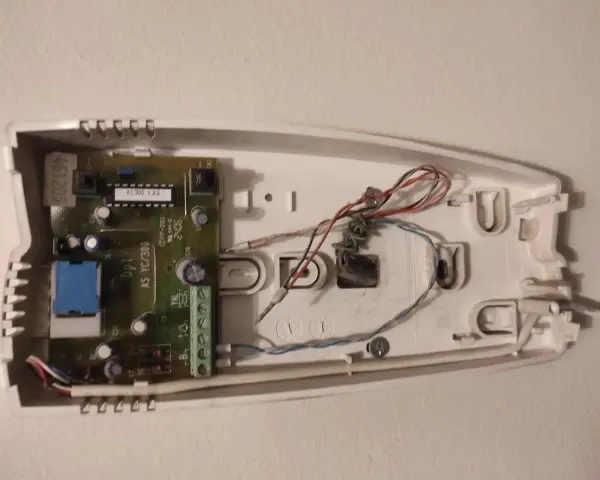

Po upewnieniu się, że zasilanie jest odłączone i masz już zdjęcie starego podłączenia, możesz przystąpić do demontażu. Ostrożnie otwórz obudowę starego unifonu, zazwyczaj za pomocą płaskiego wkrętaka, podważając delikatnie zaczepy lub odkręcając śruby. Następnie, zgodnie z wykonanym zdjęciem, odkręć przewody od zacisków. Staraj się nie szarpać kabli i nie uszkodzić ich izolacji. Jeśli przewody są stare i kruche, obchodź się z nimi wyjątkowo delikatnie. Pamiętaj, aby nie zgubić żadnych drobnych elementów, takich jak podkładki czy śrubki, które mogą być potrzebne do montażu nowego unifonu.

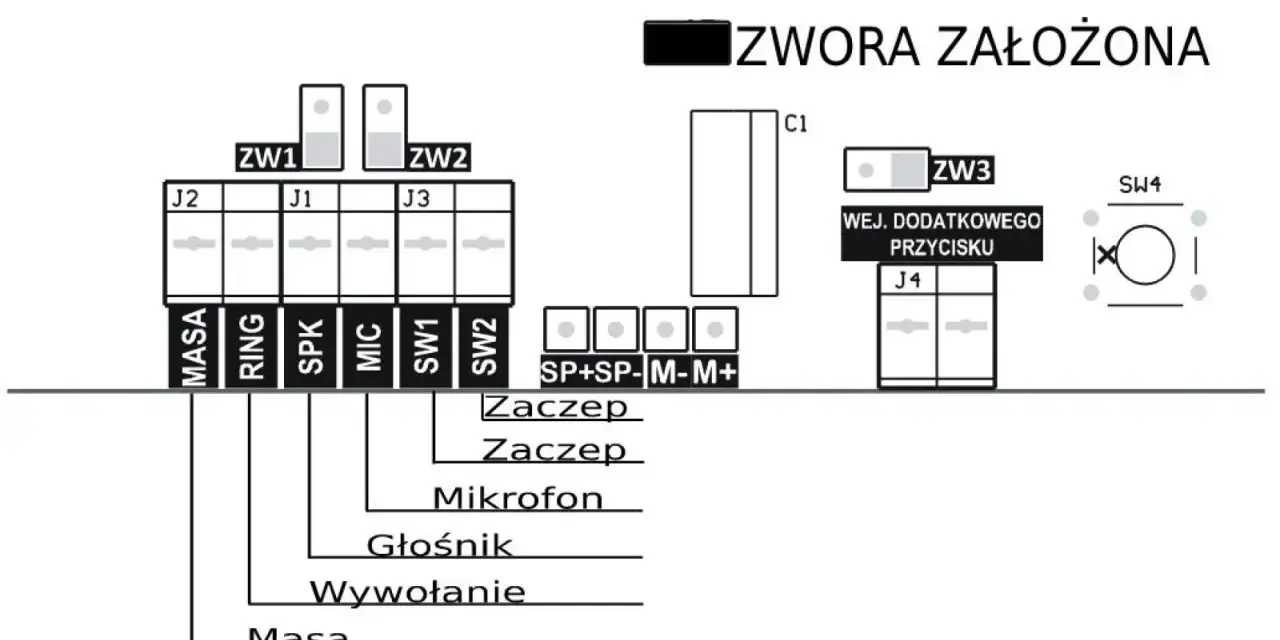

Podłączanie przewodów do nowego unifonu: Schematy dla najpopularniejszych systemów (4 i 6-żyłowych)

Podłączanie przewodów w systemach analogowych wymaga precyzji i dopasowania funkcji. Kluczem jest Twoje zdjęcie starego podłączenia oraz znajomość oznaczeń na nowym unifonie. Pamiętaj, że nowy unifon może mieć inne oznaczenia zacisków niż stary, ale funkcje pozostają te same.

Dla systemów 4-żyłowych:

1. Masa (GND/COM/-): Znajdź żyłę, która na starym unifonie była podłączona do zacisku masy. Podłącz ją do odpowiedniego zacisku w nowym unifonie.
2. Mikrofon (MIC/TX/1): Zidentyfikuj żyłę mikrofonu i podłącz ją do zacisku MIC w nowym unifonie.
3. Głośnik (SPK/RX/S/2): Podłącz żyłę głośnika do zacisku SPK.
4. Wywołanie (RING/CALL/6): Ostatnią żyłę, odpowiedzialną za dzwonek, podłącz do zacisku RING.
5. Zaczep elektromagnetyczny (LOCK/Z): W systemach 4-żyłowych funkcja otwierania drzwi często jest realizowana poprzez zwarcie linii mikrofonu lub głośnika z masą. Jeśli Twój nowy unifon ma dedykowane zaciski LOCK, sprawdź w instrukcji, jak je podłączyć lub skonsultuj się z producentem. Czasem wystarczy podłączyć jeden z przewodów (np. mikrofon) do zacisku LOCK.

Dla systemów 6-żyłowych:

W systemach 6-żyłowych proces jest podobny, ale masz dodatkowe, dedykowane żyły dla elektrozaczepu, co upraszcza sprawę:

1. Podobnie jak w 4-żyłowych, podłącz masę, mikrofon, głośnik i wywołanie do odpowiednich zacisków.
2. Zaczep elektromagnetyczny (LOCK/Z/SW1/SW2): W systemach 6-żyłowych zazwyczaj masz dwie dedykowane żyły do elektrozaczepu. Podłącz je do zacisków oznaczonych jako LOCK, Z, SW1/SW2 lub podobnie. Kolejność podłączenia tych dwóch żył zazwyczaj nie ma znaczenia.

Zawsze upewnij się, że przewody są dobrze dokręcone w zaciskach i nie ma luźnych połączeń.

Systemy cyfrowe (2-żyłowe): Jak prawidłowo ustawić zworki (jumpery)?

Podłączanie unifonów w systemach cyfrowych jest z pozoru prostsze, bo masz tylko dwie żyły, ale kluczowe jest prawidłowe ustawienie numeru mieszkania. Bez tego unifon nie będzie działał poprawnie lub, co gorsza, będzie zakłócał pracę całego systemu. Oto jak to zrobić:

1. Podłączenie żył: Zidentyfikuj żyłę zasilającą (+) i masę (-) (często oznaczone na starym unifonie lub w instrukcji). Podłącz je do odpowiednich zacisków w nowym unifonie. Zazwyczaj kolejność jest ważna, więc zwróć uwagę na polaryzację.
2. Ustawienie numeru mieszkania: To najważniejszy krok. Nowe unifony cyfrowe posiadają zazwyczaj zworki (jumpery) lub przełączniki (DIP switch), za pomocą których ustawia się numer mieszkania. Musisz ustawić numer zgodny z numerem Twojego lokalu w systemie domofonowym. Instrukcja obsługi nowego unifonu będzie zawierać szczegółową tabelę lub schemat, jak ustawić zworki dla danego numeru. Na przykład, dla mieszkania numer 12, będziesz musiał odpowiednio przestawić kilka zworek.
3. Sprawdzenie: Po ustawieniu zworek i podłączeniu przewodów, dokładnie sprawdź, czy wszystko jest zgodne z instrukcją. Błędne ustawienie numeru to najczęstsza przyczyna problemów w systemach cyfrowych.

Montaż unifonu na ścianie i finalne podłączenie

Po podłączeniu wszystkich przewodów i ewentualnym ustawieniu zworek, możesz przystąpić do montażu unifonu na ścianie. Upewnij się, że urządzenie jest stabilnie i estetycznie zamocowane. Przewody powinny być schludnie ułożone wewnątrz obudowy, tak aby nie były przygniecione i nie stwarzały ryzyka zwarcia. Przed zamknięciem obudowy, jeszcze raz sprawdź wszystkie połączenia czy przewody są dobrze dokręcone w zaciskach i czy izolacja nie jest uszkodzona. Dopiero po upewnieniu się, że wszystko jest na swoim miejscu i wygląda solidnie, zamknij obudowę unifonu. Teraz możesz przywrócić zasilanie i przejść do testowania.

Testowanie i diagnozowanie problemów po podłączeniu

Chwila prawdy: Jak poprawnie przetestować wszystkie funkcje?

Po podłączeniu unifonu i przywróceniu zasilania, nadszedł czas na najważniejszy etap testowanie. Aby mieć pewność, że wszystko działa prawidłowo, wykonaj następujące kroki:

1. Wywołanie (dzwonek): Poproś kogoś (sąsiada, domownika) o naciśnięcie przycisku dzwonka do Twojego mieszkania na panelu zewnętrznym. Sprawdź, czy unifon dzwoni.
2. Dwukierunkowa komunikacja (mikrofon i głośnik): Po odebraniu połączenia, sprawdź, czy słyszysz osobę na zewnątrz i czy ona słyszy Ciebie. Mów wyraźnie do mikrofonu unifonu i nasłuchuj dźwięku z głośnika.
3. Otwieranie drzwi/furtki: Naciśnij przycisk otwierania drzwi na unifonie. Sprawdź, czy elektrozaczep reaguje i czy drzwi/furtka się otwierają.
4. Regulacja głośności: Jeśli unifon posiada regulację głośności, sprawdź, czy działa ona prawidłowo zarówno dla głośnika, jak i mikrofonu (jeśli jest taka opcja).

Systematyczne testowanie wszystkich funkcji pozwoli Ci szybko zdiagnozować ewentualne problemy.

Dlaczego nic nie słychać? Diagnoza problemów z mikrofonem i głośnikiem

Brak dźwięku lub jego zniekształcenia to jedne z najczęstszych problemów po podłączeniu unifonu. Jeśli domofon dzwoni, ale nie możesz rozmawiać lub słyszysz tylko szumy, sprawdź następujące kwestie:

• Błędne podłączenie żył mikrofonu/głośnika: Upewnij się, że żyła mikrofonu jest podłączona do zacisku MIC, a żyła głośnika do zacisku SPK. Bardzo łatwo o pomyłkę.
• Zamienione miejscami przewody: Czasem w systemach analogowych zamiana miejscami żył mikrofonu i głośnika może powodować brak dźwięku lub sprzężenia.
• Luźne styki: Sprawdź, czy wszystkie przewody są dobrze dokręcone w zaciskach i nie ma żadnych luźnych połączeń. Nawet lekko poluzowany przewód może powodować problemy.
• Uszkodzenie przewodu: Rzadziej, ale zdarza się, że podczas montażu uszkodzisz izolację lub sam przewód. Warto to sprawdzić.
• Regulacja głośności: Upewnij się, że pokrętło głośności (jeśli unifon je posiada) nie jest ustawione na minimum.

Domofon nie otwiera drzwi gdzie szukać przyczyny?

Jeśli unifon dzwoni i możesz rozmawiać, ale przycisk otwierania drzwi nie działa, problem leży prawdopodobnie w obwodzie elektrozaczepu. Oto najczęstsze przyczyny:

• Błędne podłączenie żył elektrozaczepu: Sprawdź, czy przewody odpowiedzialne za otwieranie drzwi są prawidłowo podłączone do zacisków LOCK (lub podobnych) w nowym unifonie. W systemach 4-żyłowych upewnij się, że funkcja otwierania jest realizowana zgodnie ze schematem (np. przez zwarcie masy z linią mikrofonu).
• Nieprawidłowe ustawienie zworki w unifonie cyfrowym: W systemach cyfrowych, jeśli numer mieszkania jest źle ustawiony, unifon może nie wysyłać sygnału do otwarcia drzwi.
• Uszkodzenie elektrozaczepu: Czasem problem leży poza unifonem, w samym elektrozaczepie lub jego okablowaniu do centrali. W takim przypadku warto skonsultować się z administratorem budynku lub fachowcem.
• Brak zasilania na elektrozaczepie: Sprawdź, czy na żyłach elektrozaczepu pojawia się napięcie po naciśnięciu przycisku otwierania. Możesz użyć do tego multimetru.

Ciągły dzwonek lub dziwne buczenie jak poradzić sobie z zakłóceniami?

Ciągły dzwonek, buczenie, piszczenie lub inne nietypowe dźwięki to sygnał, że coś jest nie tak z instalacją lub kompatybilnością. W mojej praktyce często spotykałem się z takimi problemami:

• Zwarcie lub nieprawidłowe okablowanie: Ciągły dzwonek może być spowodowany zwarciem na linii wywołania. Dokładnie sprawdź wszystkie połączenia, czy izolacja nie jest uszkodzona i czy żadne przewody nie stykają się ze sobą.
• Niekompatybilność urządzenia w systemach blokowych: To bardzo częsty problem, zwłaszcza w systemach cyfrowych. Jeśli nowy unifon nie jest w pełni kompatybilny z centralą domofonową w bloku, może generować zakłócenia, które wpływają na działanie całego systemu. W takim przypadku konieczna może być wymiana unifonu na model zalecany przez administratora lub producenta systemu.
• Błędy w ustawieniu zworek (systemy cyfrowe): Niewłaściwie ustawiony numer mieszkania może powodować dziwne zachowania unifonu, w tym ciągłe dzwonienie lub buczenie.
• Uszkodzenie unifonu: Rzadziej, ale nowy unifon może być fabrycznie uszkodzony. Jeśli wykluczyłeś wszystkie inne możliwości, rozważ reklamację urządzenia.

Wymiana unifonu w bloku: kluczowe aspekty

Zgodność to podstawa: Jak dobrać unifon, by nie zakłócić pracy systemu u sąsiadów?

Wymiana unifonu w bloku to nieco bardziej złożona kwestia niż w domu jednorodzinnym. Najważniejszym aspektem jest kompatybilność nowego unifonu z istniejącym systemem domofonowym całego budynku. Jeśli wybierzesz niekompatybilne urządzenie, możesz nie tylko sprawić, że Twój domofon nie będzie działał, ale co gorsza, zakłócisz działanie domofonów u sąsiadów, a nawet całej centrali. Z mojego doświadczenia wynika, że to bardzo częsty błąd. Zawsze zalecam:

• Sprawdzenie modelu starego unifonu: Poszukaj nazwy producenta i modelu na starym urządzeniu.
• Konsultacja z administratorem budynku: To najlepsze źródło informacji. Administrator lub zarządca wspólnoty powinien wiedzieć, jaki system jest zainstalowany i jakie unifony są z nim kompatybilne. Często mają listę zalecanych modeli.
• Wybór unifonu uniwersalnego: Niektóre unifony są reklamowane jako "uniwersalne", ale zawsze upewnij się, że są kompatybilne z systemami analogowymi i cyfrowymi, a także z konkretnymi protokołami komunikacji (jeśli wiesz, jaki jest w Twoim bloku).

W bloku nie chodzi tylko o Twoje urządzenie, ale o sprawność całej instalacji.

Przeczytaj również: Rozbrojenie alarmu w domu: Szybki poradnik i co zrobić, gdy wyje?

Kiedy wezwać fachowca? Sytuacje, w których samodzielna wymiana jest ryzykowna

Choć ten poradnik ma na celu pomóc Ci w samodzielnym podłączeniu unifonu, są sytuacje, w których wezwanie profesjonalisty jest po prostu rozsądniejsze i bezpieczniejsze. Nie ma nic złego w przyznaniu, że coś Cię przerasta. Oto kiedy moim zdaniem warto zadzwonić po fachowca:

• Całkowicie nieznane okablowanie: Jeśli po otwarciu starego unifonu widzisz plątaninę kabli, których nie potrafisz zidentyfikować, a kolory są całkowicie losowe i nie pasują do żadnych standardów.
• Brak dźwięku po wszelkich próbach naprawy: Jeśli wykonałeś wszystkie kroki diagnostyki, sprawdziłeś połączenia, a unifon nadal nie działa prawidłowo (np. brak dźwięku, nie otwiera drzwi).
• Bardzo złożone systemy: W niektórych budynkach mogą być zainstalowane bardziej skomplikowane systemy, np. z kontrolą dostępu, wideodomofonem, które wymagają specjalistycznej wiedzy.
• Ogólny brak pewności co do bezpieczeństwa: Jeśli w którymkolwiek momencie czujesz się niepewnie, nie masz pewności, czy zasilanie jest odłączone, lub obawiasz się uszkodzenia instalacji.
• Brak reakcji domofonu po podłączeniu: Jeśli po podłączeniu i przywróceniu zasilania unifon w ogóle nie reaguje, a jesteś pewien, że podłączyłeś go prawidłowo.

Pamiętaj, że bezpieczeństwo jest najważniejsze, a profesjonalista szybko i sprawnie rozwiąże problem, oszczędzając Twój czas i nerwy.
