Planowanie i wykonanie instalacji elektrycznej dla automatycznej bramy wjazdowej oraz domofonu to jeden z kluczowych etapów, który często bywa niedoceniany. W tym artykule, jako Cyprian Szymczak, podzielę się moim doświadczeniem i pokażę, jakie kable wybrać i jak je poprowadzić, aby cała instalacja działała niezawodnie przez lata, a Ty uniknął kosztownych poprawek w przyszłości.
Wybór i układanie kabli do bramy automatycznej i domofonu kompleksowy poradnik
- Do zasilania napędu bramy stosuj ziemny kabel YKY 3x1,5mm² (lub 3x2,5mm² dla dłuższych odcinków).
- Fotokomórki i domofon najlepiej okablować ziemną, żelowaną skrętką UTP (min. 8 żył) dla uniwersalności.
- Elektrozaczep w furtce wymaga osobnego przewodu 2x1mm² lub 2x1,5mm².
- Do sterowania bramą z domofonu potrzebne są dodatkowe 2 żyły.
- Wszystkie kable ziemne układaj w rurach osłonowych (peszlach) na głębokości min. 50-60 cm, zostawiając zapas montażowy.
- Unikaj zakłóceń, prowadząc kable sygnałowe z dala od przewodów zasilających 230V.
Prawidłowe okablowanie to fundament, na którym opiera się długotrwała niezawodność i pełna funkcjonalność automatycznej bramy oraz domofonu. To nie jest element, na którym warto oszczędzać czy szukać prowizorycznych rozwiązań, ponieważ jakość kabli i ich ułożenie bezpośrednio przekładają się na bezproblemowe działanie całego systemu.
Dlatego tak ważne jest, aby planowanie okablowania odbyło się już na etapie budowy lub modernizacji ogrodzenia. Uniknięcie późniejszych ingerencji w świeżo ułożoną kostkę brukową czy zagospodarowany teren to nie tylko oszczędność nerwów, ale przede wszystkim znaczące obniżenie kosztów. Wierzę, że nikt nie chce po kilku miesiącach od zakończenia prac kopać rowów i niszczyć nawierzchni, by poprawić niedociągnięcia.
Błędy w okablowaniu mogą prowadzić do szeregu problemów, od irytujących zakłóceń w działaniu domofonu, przez niestabilną pracę fotokomórek, aż po całkowite awarie napędu bramy. Co gorsza, lokalizacja i naprawa takich usterek często wymaga kosztownego kucia kostki, rozkopywania terenu i wymiany przewodów, co generuje dodatkowe, nieprzewidziane wydatki. Moje doświadczenie pokazuje, że lepiej poświęcić czas na solidne zaplanowanie i wykonanie instalacji raz, niż wracać do niej wielokrotnie.

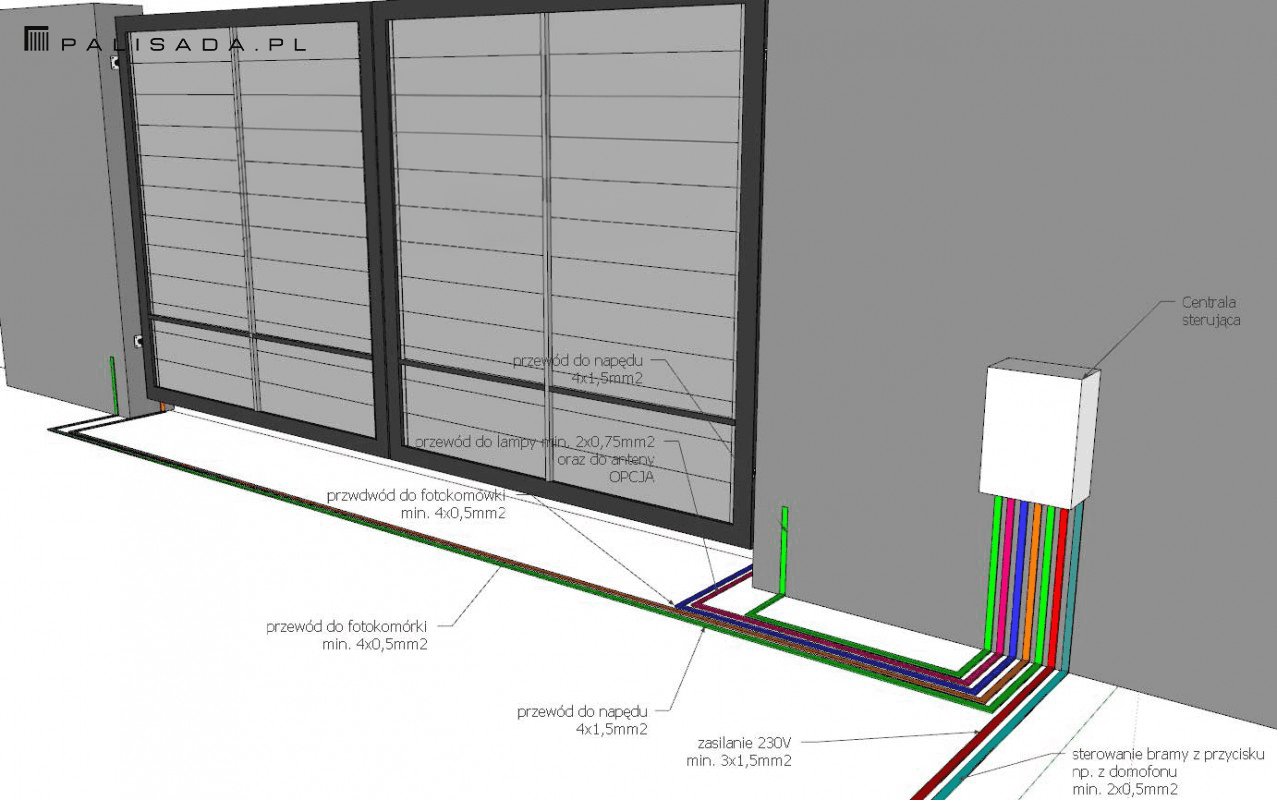

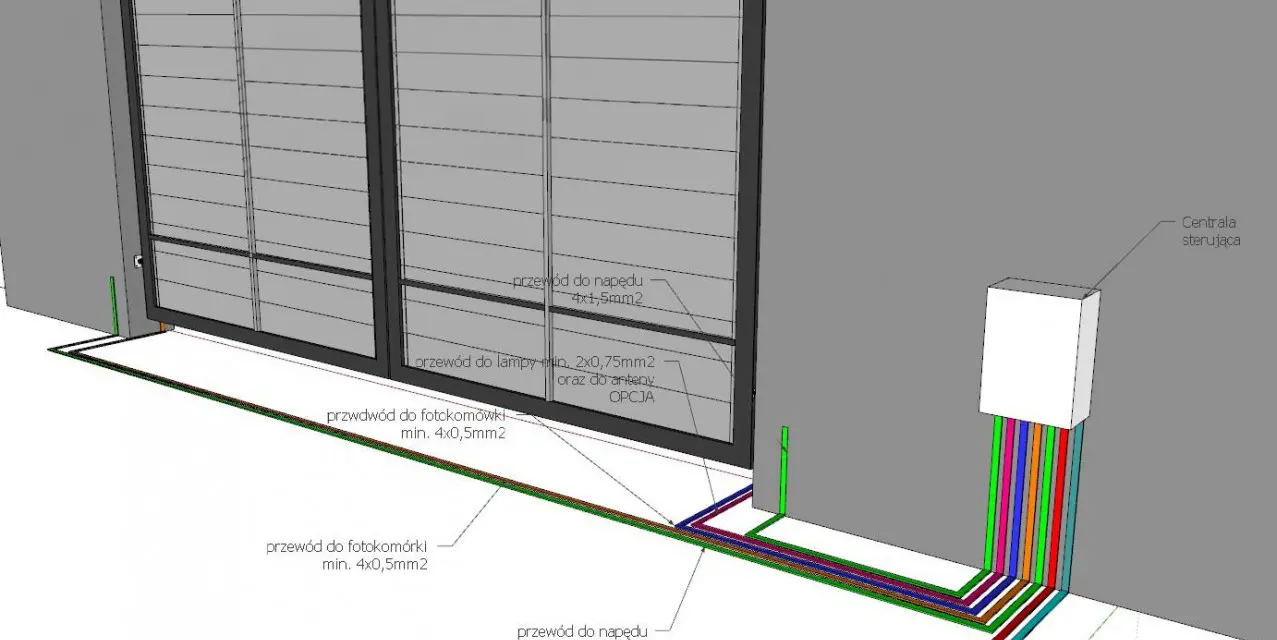

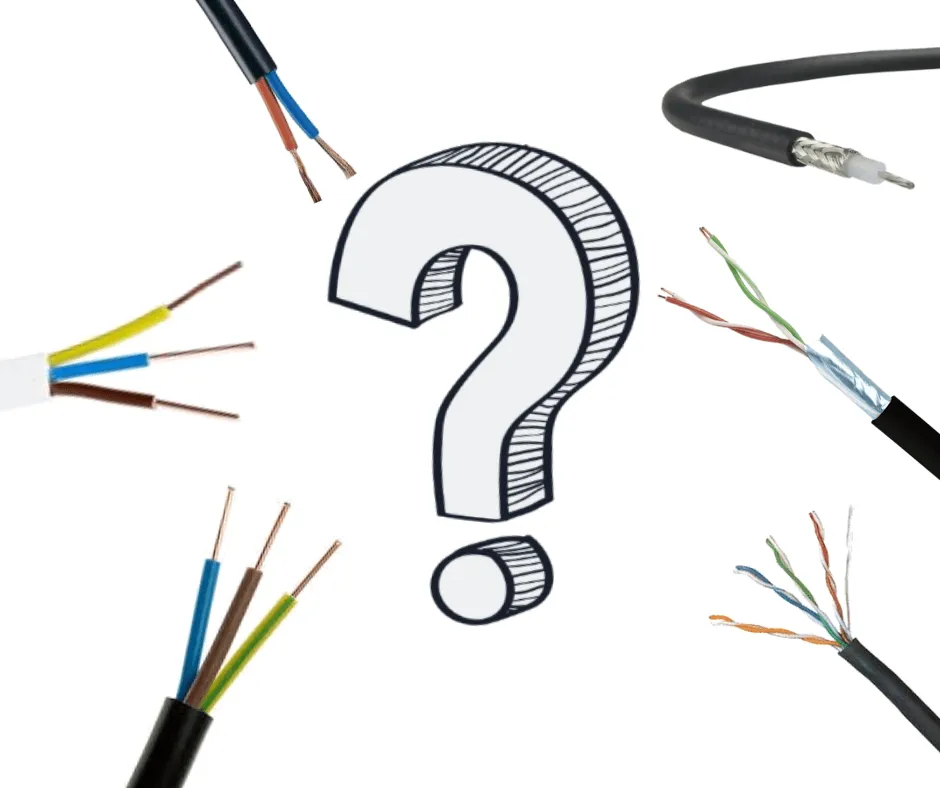

Warto od razu zaznaczyć, że nie ma jednego uniwersalnego kabla, który obsłuży wszystkie elementy systemu automatycznej bramy i domofonu. Potrzebujemy różnych typów przewodów do zasilania napędu, do fotokomórek, lampy sygnalizacyjnej, domofonu, elektrozaczepu, a także do integracji tych wszystkich elementów. Kluczem jest zrozumienie specyfiki każdego z nich i dobranie odpowiedniego rozwiązania.
Zasilanie serca systemu: jaki kabel do napędu bramy?
Napęd bramy to serce całego systemu, dlatego jego zasilanie musi być stabilne i bezpieczne. Standardowo do zasilania napędu bramy zalecam stosowanie ziemnego kabla miedzianego typu YKY o przekroju 3x1,5mm². Jednak w przypadku dłuższych odcinków, na przykład powyżej 30-50 metrów od źródła zasilania, lub dla mocniejszych napędów, konieczne może być zastosowanie kabla o większym przekroju, np. 3x2,5mm². Zawsze pamiętajmy, że im większa odległość, tym większe spadki napięcia, a grubszy przewód skutecznie temu zapobiega, zapewniając optymalną pracę silnika.
Czym różni się kabel ziemny od zwykłego i dlaczego to kluczowe?
Kabel ziemny, taki jak YKY, różni się od zwykłych kabli instalacyjnych przede wszystkim swoją konstrukcją. Posiada on wzmocnioną izolację polwinitową w kolorze czarnym, która jest odporna na wilgoć, uszkodzenia mechaniczne, promieniowanie UV i działanie czynników chemicznych występujących w gruncie. Zwykłe kable nie są przystosowane do pracy w tak trudnych warunkach i ich izolacja szybko uległaby degradacji, co w konsekwencji doprowadziłoby do zwarcia i awarii. Stosowanie kabli ziemnych to absolutna podstawa bezpieczeństwa i trwałości instalacji.
Okablowanie akcesoriów bramy: oczy i uszy automatyki
Poza samym napędem, automatyczna brama wyposażona jest w szereg akcesoriów, które odpowiadają za bezpieczeństwo i komfort użytkowania. Mowa tu przede wszystkim o fotokomórkach, które chronią przed zgnieceniem, oraz lampie sygnalizacyjnej, która informuje o ruchu bramy. Prawidłowe okablowanie tych elementów jest równie ważne jak zasilanie samego napędu.
Niezbędne oczy bramy: jakie przewody do fotokomórek?
Do podłączenia fotokomórek, składających się z nadajnika (TX) i odbiornika (RX), najczęściej stosuje się przewód 4-żyłowy, na przykład 4x0,5mm². Jednak z mojego doświadczenia wynika, że znacznie lepszym i bardziej przyszłościowym rozwiązaniem jest zastosowanie ziemnej, żelowanej skrętki komputerowej UTP, najlepiej 8-żyłowej. Dlaczego? Skrętka UTP oferuje więcej żył, co daje nam zapas na wypadek uszkodzenia którejś z nich lub potrzeby podłączenia dodatkowych funkcji w przyszłości. Jest to uniwersalne rozwiązanie, które sprawdzi się doskonale i zapewni elastyczność.
Sygnał dla świata: jak podłączyć lampę ostrzegawczą?
Lampa sygnalizacyjna to ważny element bezpieczeństwa, informujący otoczenie o ruchu bramy. Do jej podłączenia zazwyczaj wystarcza przewód 2x0,75mm² lub 2x1mm². Jeśli jednak zdecydujesz się na lampę z wbudowaną anteną, która ma za zadanie poprawić zasięg pilotów, musisz pamiętać o poprowadzeniu dodatkowego, odseparowanego kabla antenowego. W tym przypadku sprawdzi się kabel typu RG58, który należy prowadzić oddzielnie od przewodów zasilających, aby uniknąć zakłóceń sygnału radiowego.
Awaryjne otwieranie: okablowanie dla przycisku ręcznego i przełącznika kluczykowego
Wygoda to podstawa, dlatego wiele osób decyduje się na możliwość otwierania bramy z wnętrza domu czy garażu za pomocą prostego przycisku. Do podłączenia takiego przycisku dzwonkowego, który będzie pełnił funkcję otwierania bramy, wystarczy przewód 2-żyłowy, np. 2x1mm². To proste, ale bardzo praktyczne rozwiązanie, które znacząco zwiększa komfort użytkowania.
Wybieramy przewody do domofonu i wideodomofonu

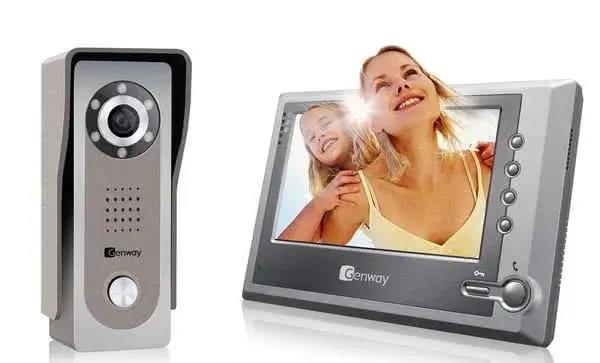

Domofon lub wideodomofon to kolejny kluczowy element systemu wjazdowego, który wymaga przemyślanego okablowania. Odpowiedni dobór przewodów ma wpływ nie tylko na podstawową funkcjonalność, ale także na możliwość rozbudowy systemu w przyszłości i jakość komunikacji.
Przyszłość jest cyfrowa: dlaczego skrętka UTP stała się standardem?

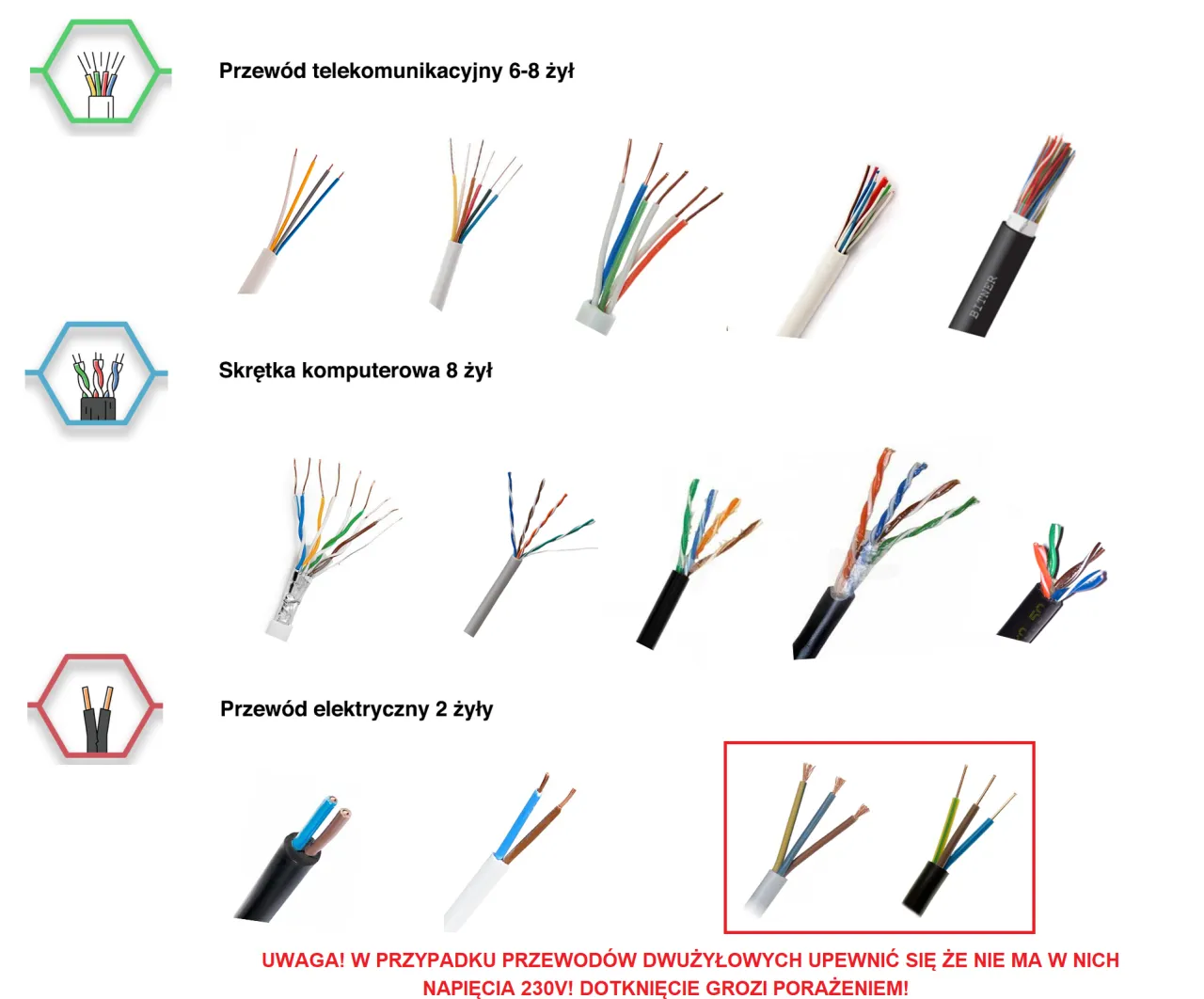

W dzisiejszych czasach, zwłaszcza w kontekście nowoczesnych systemów wideodomofonowych IP, skrętka komputerowa UTP (np. kat. 5e) stała się de facto standardem. Jeśli planujesz instalację ziemną, koniecznie wybierz wersję żelowaną, w czarnej izolacji, odporną na warunki gruntowe. Jej uniwersalność polega na tym, że jedna skrętka, zawierająca 8 żył, może obsłużyć praktycznie wszystkie funkcje od zasilania, przez przesył danych, obrazu, dźwięku, aż po sterowanie elektrozaczepem czy bramą. To rozwiązanie, które daje największą elastyczność i jest najbardziej przyszłościowe.
Ile żył naprawdę potrzebujesz? Analiza dla różnych systemów
Zawsze powtarzam moim klientom: układaj przewody z zapasem! Lepiej mieć kilka żył więcej, niż później żałować i musieć kopać ponownie. Minimum to zawsze 8 żył, czyli wspomniana skrętka UTP. Pozwoli to na bezproblemową wymianę urządzenia na wideodomofon, podłączenie sterowania bramą czy dodanie innych funkcji w przyszłości.
- Domofon analogowy (4-6 żył) rozwiązanie podstawowe: Dla prostego domofonu analogowego absolutne minimum to 4-6 żył. Zazwyczaj potrzebujemy: masy, przewodu mikrofonowego, przewodu słuchawkowego, przewodu wywołania (dzwonka) oraz dwóch żył do sterowania elektrozaczepem. Pamiętaj jednak, że to bardzo podstawowe rozwiązanie, które szybko może okazać się niewystarczające.
- Wideodomofon dlaczego 8 żył to bezpieczne minimum?: W przypadku wideodomofonów, zwłaszcza tych analogowych, 8 żył (czyli jedna skrętka UTP) to bezpieczne minimum. Pozwoli to na przesył obrazu, dźwięku, zasilania i sterowania. Nowoczesne systemy cyfrowe często wymagają jedynie 2 żył, ale nawet wtedy warto mieć zapas, aby móc podłączyć dodatkowe moduły czy funkcje.
- Systemy IP jak skrętka komputerowa rewolucjonizuje instalację: W systemach wideodomofonowych IP, jedna skrętka komputerowa często wystarcza do obsługi wszystkich funkcji. Przesyła ona zarówno dane (obraz, dźwięk, sterowanie), jak i zasilanie (PoE - Power over Ethernet). To najbardziej eleganckie i najmniej kłopotliwe rozwiązanie pod względem okablowania.
Zasilanie elektrozaczepu w furtce: jaki kabel zapewni pewne działanie?
Elektrozaczep w furtce to element, który wymaga osobnego zasilania, aby zapewnić jego pewne i niezawodne działanie. Do jego podłączenia zalecam użycie przewodu 2x1mm² lub 2x1,5mm². Należy go poprowadzić bezpośrednio od miejsca, gdzie znajduje się zasilacz elektrozaczepu (często jest to centralka domofonowa lub zasilacz w panelu wewnętrznym) do samego elektrozaczepu w furtce. To zapewni odpowiedni prąd i stabilne otwieranie.
Integracja systemów: jak połączyć domofon z napędem bramy?
Integracja domofonu lub wideodomofonu z napędem bramy to funkcja, która znacząco podnosi komfort użytkowania. Pozwala ona na otwieranie bramy wjazdowej bezpośrednio z unifonu lub monitora domofonu, bez konieczności używania pilota.
Jeden przycisk, dwie funkcje: otwieranie furtki i bramy z unifonu
W wielu systemach domofonowych możliwe jest zaprogramowanie jednego przycisku w unifonie/monitorze do otwierania zarówno furtki (poprzez elektrozaczep), jak i bramy wjazdowej. To niezwykle wygodne rozwiązanie, które eliminuje potrzebę szukania pilota czy oddzielnego przycisku do bramy. Wystarczy jedno naciśnięcie, aby wpuścić gościa na posesję.
Schemat połączenia: jakich dwóch dodatkowych żył potrzebujesz?
Aby zrealizować sterowanie bramą z domofonu, potrzebny jest dodatkowy przewód 2-żyłowy, np. 2x1mm². Ten przewód należy poprowadzić od kasety zewnętrznej domofonu (lub od centrali domofonu, jeśli jest to system z oddzielną centralką) do centrali napędu bramy. Te dwie żyły będą służyć jako sygnał sterujący, który "poinformuje" napęd o konieczności otwarcia bramy.
Przeczytaj również: Podłącz domofon sam! Poradnik eksperta: analog, cyfra, schematy
Gdzie fizycznie połączyć przewody? Od kasety domofonu do centrali napędu
Fizycznie przewody te należy podłączyć w następujący sposób: jedna końcówka do odpowiednich zacisków w kasecie zewnętrznej domofonu (lub w centralce domofonowej), a druga końcówka do zacisków wejściowych w centrali napędu bramy, które są przeznaczone do podłączenia zewnętrznych urządzeń sterujących (np. przycisku dzwonkowego, przełącznika kluczykowego). Zawsze warto sprawdzić instrukcję obsługi konkretnego modelu napędu i domofonu, aby upewnić się co do prawidłowego schematu podłączenia.
Dobre praktyki instalacyjne, które gwarantują spokój na lata
Oprócz wyboru odpowiednich kabli, niezwykle ważne jest przestrzeganie dobrych praktyk instalacyjnych. To one w dużej mierze decydują o trwałości, bezpieczeństwie i bezawaryjności całej instalacji. Pamiętaj, że diabeł tkwi w szczegółach!

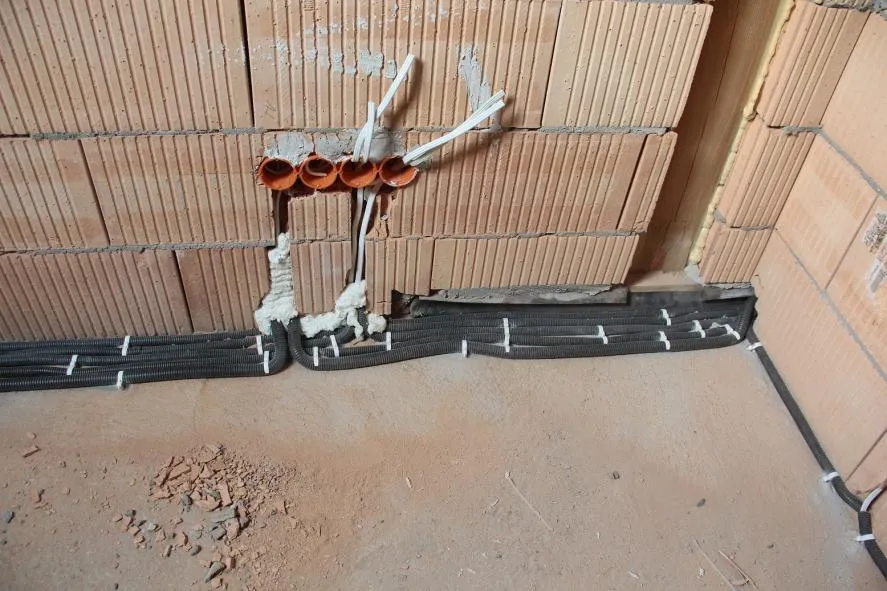

- Ochrona to podstawa: dlaczego warto stosować rury osłonowe (peszle)?: Nawet kable ziemne, oznaczone jako odporne na warunki gruntowe, warto dodatkowo zabezpieczyć. Wszystkie przewody układane w ziemi, bez wyjątku, powinny być umieszczone w rurach osłonowych, czyli tzw. peszlach. Najlepiej sprawdzą się gładkie rury, które ułatwiają przeciąganie kabli. Peszle stanowią dodatkową ochronę mechaniczną przed uszkodzeniami (np. przez kamienie, korzenie drzew) oraz, co bardzo ważne, ułatwiają ewentualną wymianę uszkodzonego przewodu w przyszłości bez konieczności rozkopywania całego terenu.
- Jak głęboko kopać? Bezpieczna głębokość układania kabli w ziemi: Kable w ziemi powinny być układane na odpowiedniej głębokości, aby były bezpieczne i odporne na czynniki zewnętrzne, takie jak mróz czy przypadkowe uszkodzenia podczas prac ogrodowych. Zalecam układanie przewodów na głębokości minimum 50-60 cm.
- Zostaw sobie pole manewru: o co chodzi z zapasem montażowym kabla?: To prosta, ale często pomijana zasada. Przy każdym punkcie podłączenia czy to napęd, fotokomórki, lampa, czy domofon należy zostawić zapas kabla o długości około 30-50 cm. Ten zapas ułatwi montaż urządzeń, umożliwi ich ewentualne przesunięcie, a także znacząco ułatwi serwisowanie czy wymianę w przyszłości. Nie ma nic gorszego niż kabel "na styk", który uniemożliwia swobodną pracę.
- Jak unikać zakłóceń sygnału? Zasada oddzielania kabli sygnałowych od zasilających: Aby zapobiec zakłóceniom, które mogą wpływać na niestabilną pracę fotokomórek czy jakość dźwięku w domofonie, należy bezwzględnie oddzielać przewody sygnałowe (do domofonu, fotokomórek, anteny) od przewodów zasilających 230V. Idealnie byłoby prowadzić je w osobnych peszlach, w pewnej odległości od siebie. Jeśli musisz je krzyżować, rób to pod kątem 90 stopni, aby zminimalizować wpływ pola elektromagnetycznego.
