Jakie kable do domofonu? Wybierz dobrze i zapomnij o awariach!

Wybór odpowiedniego okablowania do domofonu to często niedoceniany, ale absolutnie kluczowy element każdej instalacji. Od niego zależy nie tylko stabilność komunikacji i jakość dźwięku czy obrazu, ale przede wszystkim bezawaryjna praca całego systemu przez lata. W tym artykule, jako Cyprian Szymczak, przeprowadzę Cię przez meandry wyboru kabli, abyś mógł podjąć świadomą decyzję i cieszyć się niezawodnym domofonem.

Dobór kabla do domofonu: fundament bezawaryjnej instalacji

Kiedy planujemy instalację domofonową, często skupiamy się na wyborze samego urządzenia panelu zewnętrznego, unifonu czy wideomonitora. Tymczasem to właśnie odpowiedni dobór kabla jest fundamentem, na którym opiera się cała stabilność i bezawaryjność systemu. To inwestycja, która procentuje przez lata, pozwalając uniknąć frustrujących zakłóceń, kosztownych napraw i niepotrzebnych problemów w przyszłości. Z mojego doświadczenia wiem, że na tym elemencie po prostu nie warto oszczędzać.

Czym ryzykujesz, wybierając zły przewód? O zakłóceniach, awariach i niepotrzebnych kosztach

Wybór nieodpowiedniego kabla to prosta droga do problemów. Przede wszystkim, ryzykujesz zakłóceniami w komunikacji trzaski, szumy, a nawet całkowity brak dźwięku. W przypadku wideodomofonów może to oznaczać słabą jakość obrazu lub jego zanikanie. Co więcej, zbyt cienki przewód na długim dystansie może prowadzić do spadków napięcia, co w konsekwencji uniemożliwi prawidłowe działanie elektrozaczepu furtki czy napędu bramy. Kable nieprzystosowane do warunków zewnętrznych szybko ulegną degradacji pod wpływem wilgoci i promieni UV, co w efekcie doprowadzi do konieczności kosztownej wymiany całej instalacji. Pamiętaj, pozorna oszczędność na kablu to zazwyczaj początek znacznie większych wydatków.

Kabel kablowi nierówny: Krótki przegląd pojęć, które musisz znać (żyła, skrętka, izolacja)

Zanim zagłębimy się w konkretne typy kabli, warto zrozumieć kilka podstawowych pojęć. Żyła to pojedynczy przewodnik elektryczny w kablu. Jej liczba jest kluczowa, ponieważ każda funkcja (np. masa, mikrofon, głośnik, otwieranie furtki) wymaga zazwyczaj osobnej żyły. Skrętka to para dwóch żył skręconych ze sobą. Skręcanie żył znacząco redukuje zakłócenia elektromagnetyczne, co jest niezwykle ważne dla jakości sygnału. Wreszcie, izolacja to warstwa ochronna wokół żył. Jej rodzaj i odporność (np. na UV, wilgoć) decydują o tym, czy kabel nadaje się do zastosowań wewnętrznych, czy zewnętrznych, a także czy może być układany w ziemi.

Zidentyfikuj system domofonowy: od niego zależy wybór kabla

Pierwszym i najważniejszym krokiem przy wyborze kabla jest zawsze identyfikacja typu domofonu, który zamierzasz zainstalować lub już posiadasz. To właśnie rodzaj systemu domofonowego dyktuje wymagania kablowe i decyduje o tym, ile żył, jaki przekrój i jaką izolację powinien mieć Twój przewód. Bez tej wiedzy, łatwo o kosztowną pomyłkę.

Klasyczny domofon analogowy: Jak policzyć wymaganą liczbę żył?

Klasyczne domofony analogowe to systemy wielożyłowe. Oznacza to, że każda funkcja wymaga oddzielnej żyły. Dla jednego abonenta standardowo potrzebujemy kabla 4- lub 6-żyłowego. Typowe funkcje to: masa, mikrofon, głośnik i otwieranie elektrozamka. Dodatkowe żyły mogą być wykorzystane do sterowania bramą lub innymi funkcjami. W przypadku systemów dla wielu użytkowników, np. w blokach (systemy 4+N, 5+N), liczba potrzebnych żył odpowiednio wzrasta, ponieważ dochodzą żyły wspólne i żyły wywoławcze dla każdego unifonu.

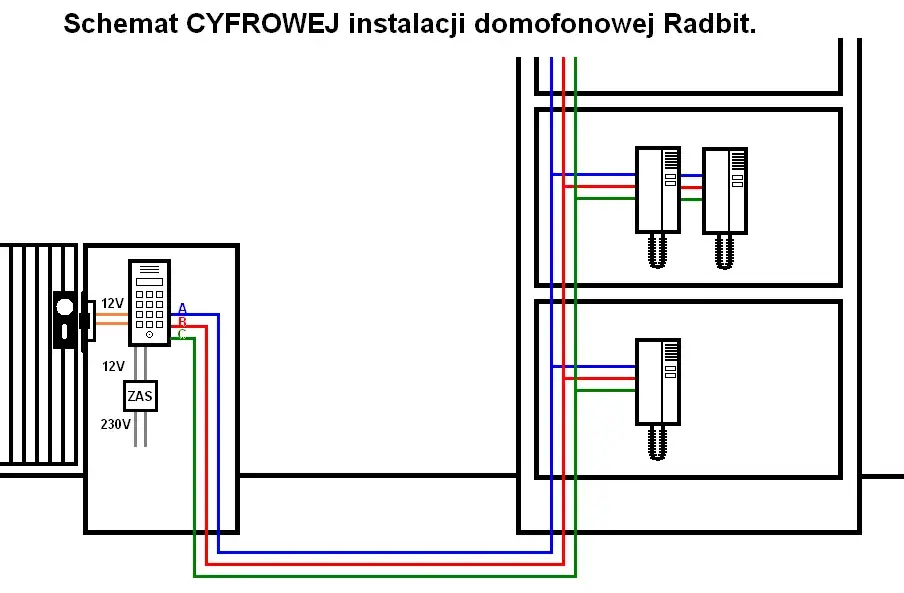

Nowoczesny domofon cyfrowy: Czy naprawdę wystarczą tylko dwie żyły?

Domofony cyfrowe to zupełnie inna bajka. Komunikacja i sterowanie odbywają się tutaj cyfrowo, po specjalnej magistrali. Dzięki temu, w większości przypadków, wystarczy zaledwie przewód dwużyłowy, aby podłączyć wiele urządzeń. To ogromna zaleta, zwłaszcza przy modernizacji starych instalacji dzwonkowych, gdzie często już istnieją dwie żyły. Systemy cyfrowe są mniej podatne na zakłócenia i oferują większą elastyczność w konfiguracji.

Wideodomofon: Jakie dodatkowe wymagania stawia transmisja obrazu?

Wideodomofony, ze względu na konieczność transmisji sygnału wideo, stawiają dodatkowe wymagania. W starszych systemach analogowych często niezbędny był kabel koncentryczny (np. RG-59) do przesyłania obrazu, oprócz standardowych żył do audio i sterowania. Całkowita liczba żył w takich instalacjach mogła sięgać 8 lub więcej. Nowoczesne wideodomofony, zwłaszcza te oparte na technologii IP, często wykorzystują inne rozwiązania, o których za chwilę.

Systemy IP i PoE: Dlaczego skrętka komputerowa to tutaj standard?

W najnowocześniejszych wideodomofonach IP (Internet Protocol) standardem stała się skrętka komputerowa UTP kat. 5e lub wyższej. Dlaczego? Ponieważ systemy IP przesyłają dane w formie pakietów sieciowych, podobnie jak internet. Co więcej, wiele z nich wykorzystuje technologię Power over Ethernet (PoE), która pozwala na przesyłanie zarówno danych, jak i zasilania jednym kablem. To niezwykle wygodne rozwiązanie, które upraszcza instalację i zmniejsza liczbę potrzebnych przewodów.

Najpopularniejsze kable domofonowe na polskim rynku

Po zidentyfikowaniu typu domofonu, czas przyjrzeć się konkretnym typom kabli, które najczęściej spotkamy na polskim rynku. Każdy z nich ma swoje specyficzne zastosowania i cechy, które warto znać.

Przewód YTDY uniwersalny wybór do instalacji niskonapięciowych

Przewód YTDY to prawdziwy klasyk wśród kabli teletechnicznych. Jest to bardzo popularny wybór do różnego rodzaju instalacji niskonapięciowych, w tym alarmowych i domofonowych. Charakteryzuje się dobrą izolacją i dostępnością w wielu wariantach, jeśli chodzi o liczbę żył (np. 4x0,5 mm², 6x0,5 mm², 8x0,5 mm²). Jest to solidne i sprawdzone rozwiązanie, szczególnie dla domofonów analogowych, gdzie potrzebujemy wielu niezależnych żył.

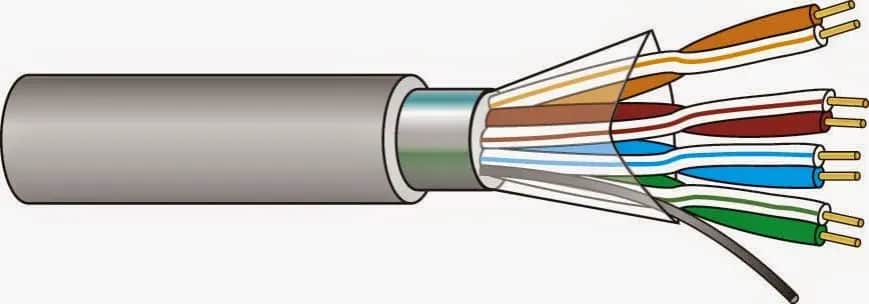

Skrętka komputerowa UTP/FTP przyszłościowe rozwiązanie nie tylko do internetu

Skrętka komputerowa, w wariantach UTP (nieekranowana) lub FTP (ekranowana), to coraz częściej stosowane i uniwersalne rozwiązanie. Jak już wspomniałem, jest to standard w systemach cyfrowych i IP. Jednak z powodzeniem można ją zastosować również w systemach analogowych, choć z pewnymi zastrzeżeniami. Ze względu na mniejszy przekrój żył (zazwyczaj 0,5 mm²), na bardzo długich dystansach w systemach analogowych może być mniej efektywna niż dedykowane kable domofonowe, ale w większości przypadków sprawdzi się bardzo dobrze. Jej zaletą jest również dostępność i relatywnie niska cena.

Specjalistyczne kable ziemne (żelowane) kiedy są absolutnie konieczne?

Jeśli planujesz prowadzić kabel domofonowy w ziemi, na przykład od furtki do domu, nie ma mowy o kompromisach. Musisz zastosować specjalne kable ziemne, potocznie nazywane żelowanymi (np. XzTKMXpw, XSTDYz). Ich konstrukcja z wypełnieniem żelowym doskonale chroni żyły przed wilgocią, a gruba izolacja zewnętrzna zapewnia odporność na uszkodzenia mechaniczne i czynniki atmosferyczne. Bezwzględnie zabronione jest używanie zwykłych kabli wewnętrznych w ziemi, nawet jeśli umieścisz je w peszlu. Peszle nie zapewniają stuprocentowej szczelności i prędzej czy później wilgoć dostanie się do środka, niszcząc przewód.

Porównanie: YTDY vs. skrętka komputerowa w praktyce

Aby ułatwić Ci wybór, przygotowałem krótkie porównanie dwóch najpopularniejszych typów kabli:

Cecha	YTDY	Skrętka komputerowa (UTP/FTP)
Typ instalacji	Idealny do systemów analogowych (wielożyłowych).	Standard dla systemów cyfrowych i IP (dwużyłowe, PoE). Może być używana w analogowych.
Liczba żył	Dostępny w wariantach 4, 6, 8, 10, 12 żył. Łatwo dobrać do potrzeb analogowych.	Zazwyczaj 8 żył (4 pary). W systemach cyfrowych/IP używa się tylko 2 lub 4 żył, pozostałe są zapasowe.
Odporność na zakłócenia	Standardowa. Wymaga starannego prowadzenia z dala od kabli zasilających.	Dzięki skręceniu par żył, wysoka odporność na zakłócenia elektromagnetyczne.
Zastosowanie zewnętrzne/ziemne	Wymaga dodatkowej ochrony (peszel, rura) lub wyboru wersji zewnętrznej (np. YTDYp). Do ziemi tylko kable żelowane!	Dostępne wersje zewnętrzne (czarna izolacja, UV-odporna). Do ziemi tylko kable żelowane!
Przekrój żył	Standardowo 0,5 mm², często dostępne też 0,75 mm² lub 0,8 mm².	Standardowo 0,5 mm² (AWG 24).
Koszt	Umiarkowany.	Umiarkowany, często niższy za metr bieżący.
Przyszłościowość	Dedykowany do konkretnych rozwiązań.	Bardzo wysoka, uniwersalny do wielu technologii (sieci, domofony IP, alarmy).

Kluczowe parametry techniczne kabli domofonowych

Poza typem kabla, istnieje kilka kluczowych parametrów technicznych, na które musisz zwrócić uwagę. To one w dużej mierze zdecydują o wydajności i trwałości Twojej instalacji domofonowej. Nie ignoruj ich, bo mogą zaważyć na komforcie użytkowania.

Grubość ma znaczenie: Jak przekrój żyły wpływa na jakość sygnału i spadki napięcia?

Przekrój żyły to jeden z najważniejszych parametrów. Standardowy przekrój w kablach domofonowych to 0,5 mm². Jest on wystarczający dla większości krótkich i średnich instalacji. Jednak przy dłuższych odległościach (powyżej 30-50 metrów) lub w przypadku, gdy sygnał jest słaby, zalecam stosowanie przewodów o większym przekroju, np. 0,75 mm² lub 0,8 mm². Większy przekrój minimalizuje spadki napięcia, co jest kluczowe dla stabilnej pracy systemu i prawidłowego działania elektrozaczepu. W skrajnych przypadkach można również połączyć dwie żyły, aby uzyskać większy przekrój efektywny. Pamiętaj też, że do zasilania elektrozaczepu lub rygla elektromagnetycznego, który pobiera większy prąd, często rekomenduje się osobny przewód o przekroju minimum 1,0 mm².

Ile żył to "w sam raz"? Zasada planowania z zapasem na przyszłość

Zawsze, ale to zawsze, planuj kable z większą liczbą żył, niż jest aktualnie wymagana. To złota zasada, którą powtarzam moim klientom. Pozostawienie 2-4 zapasowych żył w kablu to niewielki dodatkowy koszt, a ogromne zabezpieczenie na przyszłość. Dlaczego? Po pierwsze, w razie uszkodzenia jednej z żył (co niestety się zdarza), masz gotowy "zapas" i nie musisz wymieniać całego kabla. Po drugie, zapasowe żyły umożliwiają przyszłą rozbudowę systemu o dodatkowe funkcje, takie jak sterowanie bramą wjazdową, dodatkowe oświetlenie czy podłączenie kolejnego urządzenia. Wierzę, że w elektryce i teletechnice lepiej mieć za dużo, niż za mało.

Ochrona przed czynnikami zewnętrznymi: Izolacja wewnętrzna (biała) vs. zewnętrzna (czarna)

Rodzaj izolacji kabla jest równie ważny, co liczba i przekrój żył. Kable do zastosowań wewnętrznych mają zazwyczaj białą izolację i nie są odporne na promieniowanie UV ani zmienne warunki atmosferyczne. Jeśli kabel ma być prowadzony na zewnątrz budynku, nawet pod zadaszeniem, musisz wybrać wersję z czarną izolacją. Taka izolacja jest specjalnie zaprojektowana tak, aby wytrzymać ekspozycję na słońce, deszcz, mróz i inne czynniki zewnętrzne. Ignorowanie tego aspektu to gwarancja szybkiej degradacji kabla i problemów z domofonem.

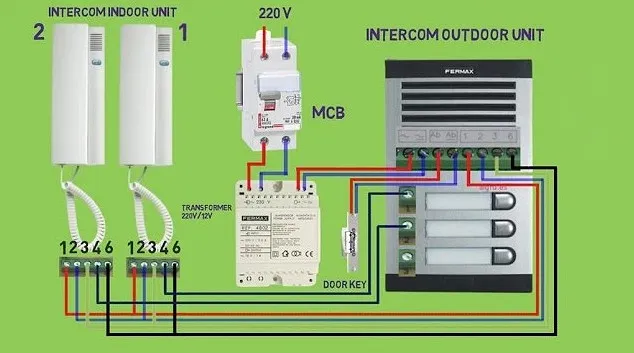

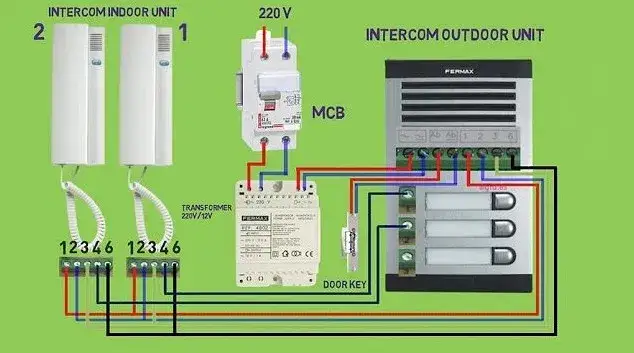

Najczęstsze błędy w instalacji okablowania domofonowego

Nawet najlepszy sprzęt i idealnie dobrane kable nie zagwarantują sukcesu, jeśli popełnimy błędy podczas instalacji. Z mojego doświadczenia wiem, że pewne pomyłki powtarzają się nagminnie. Zachęcam Cię do nauki na cudzych błędach, aby uniknąć własnych problemów.

Błąd #1: Stosowanie kabli wewnętrznych na zewnątrz budynku (nawet w peszlu)

To chyba jeden z najczęściej popełnianych błędów, o którym już wspomniałem, ale warto go podkreślić. Wiele osób myśli, że umieszczenie kabla wewnętrznego (z białą izolacją) w peszlu (rurze ochronnej) wystarczy, aby zabezpieczyć go na zewnątrz. Nic bardziej mylnego! Peszle nie są w 100% szczelne, a wilgoć i tak znajdzie drogę do środka. Co gorsza, biała izolacja nie jest odporna na promieniowanie UV. Po kilku miesiącach, a najdalej po kilku latach, kabel wewnętrzny wystawiony na działanie słońca i deszczu skruszeje, popęka i przestanie działać. Zawsze używaj kabli z czarną, UV-odporną izolacją na zewnątrz, a do ziemi wyłącznie kabli żelowanych.

Błąd #2: Prowadzenie kabli domofonowych równolegle do przewodów 230V

Kable domofonowe przesyłają sygnały niskonapięciowe i są bardzo wrażliwe na zakłócenia elektromagnetyczne. Prowadzenie ich w jednym peszlu lub tuż obok przewodów zasilających 230V to proszenie się o kłopoty. Prądy płynące w kablach 230V generują pole elektromagnetyczne, które może indukować zakłócenia w kablach domofonowych. Efektem są szumy, trzaski, brzęczenie w słuchawce, a nawet niestabilna praca całego systemu. Zawsze zachowuj odpowiedni odstęp (minimum 20-30 cm) między kablami sygnałowymi a zasilającymi lub krzyżuj je pod kątem prostym, jeśli musisz je prowadzić w pobliżu.

Błąd #3: Brak zapasowych żył, czyli problem przy pierwszej awarii lub modernizacji

Brak zapasowych żył to błąd, który ujawnia się najczęściej po latach. Wyobraź sobie sytuację: po pięciu latach jedna z żył kabla domofonowego ulega uszkodzeniu (np. przegryziona przez gryzonia, uszkodzona podczas prac w ogrodzie). Jeśli nie masz zapasu, jedynym rozwiązaniem jest wymiana całego kabla, co wiąże się z kuciem ścian, rozkopywaniem ogrodu i sporymi kosztami. Podobnie, jeśli zechcesz rozbudować system o sterowanie bramą, a nie masz wolnych żył, czeka Cię ta sama przeprawa. Zawsze zostaw 2-4 żyły w zapasie to naprawdę się opłaca.

Błąd #4: Nieprawidłowy dobór przekroju kabla do odległości między urządzeniami

Jak już wspominałem, przekrój żyły ma kluczowe znaczenie, zwłaszcza na dłuższych dystansach. Zbyt cienki kabel na przykład na 50-metrowym odcinku od furtki do domu spowoduje znaczne spadki napięcia. To z kolei przełoży się na słabszą jakość dźwięku, a co gorsza, może uniemożliwić prawidłowe działanie elektrozaczepu. Elektrozaczep potrzebuje odpowiedniego prądu, aby zadziałać. Jeśli napięcie będzie zbyt niskie, po prostu nie otworzy furtki. Zawsze sprawdź zalecenia producenta domofonu i w razie wątpliwości wybierz kabel o większym przekroju.

Praktyczny przewodnik: kable do typowych instalacji domofonowych

Teoria to jedno, ale praktyka to drugie. Przygotowałem dla Ciebie kilka scenariuszy, które pomogą Ci podjąć decyzję o wyborze kabli do najczęściej spotykanych instalacji domofonowych.

Dom jednorodzinny: Okablowanie od furtki do domu z funkcją otwierania bramy

W przypadku domu jednorodzinnego, gdzie domofon jest przy furtce, a centralka w domu, musisz zaplanować kabel ziemny. Od furtki do domu poprowadź kabel żelowany (np. XzTKMXpw) o liczbie żył dostosowanej do Twojego systemu (np. 6x0,5 mm² dla analogowego z zapasem, lub 2x0,5 mm² + skrętka UTP dla cyfrowego/IP). Pamiętaj, aby do zasilania elektrozaczepu furtki poprowadzić osobny przewód o przekroju minimum 1,0 mm². Jeśli planujesz sterowanie bramą wjazdową, upewnij się, że masz dodatkowe żyły w kablu ziemnym lub poprowadź osobny kabel do bramy. Zawsze zostaw 2-4 żyły w zapasie w kablu głównym.

Mieszkanie w bloku: Na co zwrócić uwagę przy wymianie unifonu?

Wymiana unifonu w bloku jest zazwyczaj prostsza, ale wymaga sprawdzenia istniejącej instalacji. Najpierw zidentyfikuj typ systemu analogowy (najczęściej 4+N lub 5+N) czy cyfrowy (2-żyłowy). Sprawdź, ile żył jest podłączonych do Twojego obecnego unifonu. W przypadku systemów analogowych, musisz kupić unifon kompatybilny z systemem (np. Cyfral, Laskomex). Jeśli system jest cyfrowy, zazwyczaj wystarczy podłączyć dwie żyły. W większości przypadków nie musisz wymieniać kabla, a jedynie dobrać odpowiedni unifon. Jeśli jednak zauważasz problemy z jakością dźwięku, być może warto sprawdzić połączenia lub rozważyć wymianę krótkiego odcinka kabla od ściany do unifonu, choć to rzadkość.

Przeczytaj również: Samodzielny montaż domofonu: Poradnik krok po kroku (dom i blok)

Nowy budynek: Jak przygotować uniwersalną instalację pod każdy typ domofonu?

W nowym budynku masz najlepszą okazję do przyszłościowego planowania. Moja rada jest prosta: zawsze prowadź podwójne okablowanie. Do każdego punktu domofonowego (panel zewnętrzny, unifon/wideomonitor w domu) poprowadź zarówno kabel YTDY (np. 8x0,5 mm²), jak i skrętkę komputerową UTP kat. 5e/6. W przypadku instalacji zewnętrznych, oczywiście w wersji ziemnej (żelowanej). Dzięki temu będziesz miał pełną elastyczność i możliwość podłączenia dowolnego typu domofonu w przyszłości czy to analogowego, cyfrowego, czy najnowocześniejszego IP. To niewielki dodatkowy koszt na etapie budowy, który oszczędzi Ci wiele problemów i pozwoli na swobodny wybór technologii przez lata.
