Przewód do domofonu: klucz do stabilności. Jak wybrać idealny kabel?

Wybór odpowiedniego przewodu do instalacji domofonowej to często niedoceniany, a zarazem kluczowy element, który decyduje o stabilności, niezawodności i trwałości całego systemu. Jako ekspert z wieloletnim doświadczeniem w branży, wiem, że właściwa decyzja na tym etapie pozwoli Ci uniknąć wielu problemów, frustracji i dodatkowych kosztów w przyszłości. Ten kompleksowy poradnik ma za zadanie przeprowadzić Cię krok po kroku przez proces wyboru idealnego kabla, tak aby Twoja instalacja domofonowa działała bez zarzutu przez długie lata.

Dlaczego odpowiedni przewód do domofonu to inwestycja na lata?

Z mojego doświadczenia wynika, że wiele problemów z domofonami, takich jak słaba jakość dźwięku, zakłócenia, migotanie obrazu, a nawet całkowity brak działania elektrozaczepu, ma swoje źródło w niewłaściwym doborze lub montażu przewodu. Niewłaściwy kabel to nie tylko ryzyko niestabilnej pracy, ale przede wszystkim konieczność kosztownej i czasochłonnej wymiany całej instalacji w przyszłości. Pomyśl o tym jak o fundamencie domu jeśli jest słaby, cała konstrukcja będzie niestabilna. Wybierając odpowiedni przewód już na początku, oszczędzasz sobie nerwów i pieniędzy, zapewniając sobie spokój na lata.

Kabel a typ domofonu fundament, od którego musisz zacząć

Pierwszym i najważniejszym krokiem w wyborze przewodu jest określenie typu domofonu, jaki zamierzasz zainstalować. To on dyktuje podstawowe wymagania dotyczące okablowania. Nie ma jednego uniwersalnego kabla, który sprawdzi się w każdej sytuacji. Poniżej przedstawiam, jak typ domofonu wpływa na podstawowy wybór kabla:

• Domofon analogowy audio: Zazwyczaj wymaga kabla 4- lub 6-żyłowego (masa, mikrofon, głośnik, sygnał otwarcia, wywołanie).
• Domofon cyfrowy audio: Często upraszcza instalację, działając nawet na 2 żyłach.
• Wideodomofon analogowy: Potrzebuje dodatkowo kabla koncentrycznego (np. RG-59) do przesyłu sygnału wideo, oprócz standardowego kabla domofonowego.
• Wideodomofon IP (internetowy): Bazuje na skrętce komputerowej UTP/FTP, często z możliwością zasilania PoE (Power over Ethernet).

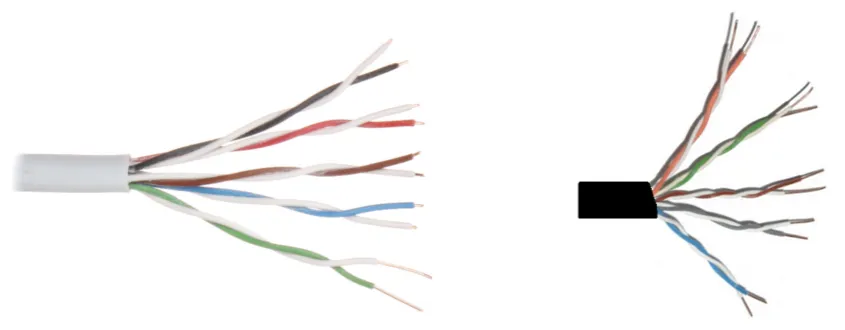

Poznaj kluczowe typy przewodów: YTDY, YTKSY i skrętka komputerowa

Na polskim rynku dominują trzy główne typy przewodów, które znajdziesz w instalacjach domofonowych. Przewód YTDY to popularny wybór do prostych instalacji analogowych, zwłaszcza wewnątrz budynków. Składa się z pojedynczych, jednodrutowych żył miedzianych, a jego typowe przekroje to na przykład 4x0,5 mm² czy 6x0,5 mm². Jest to ekonomiczne i sprawdzone rozwiązanie, gdy nie mamy do czynienia z dużymi odległościami czy silnymi zakłóceniami.

YTKSY kiedy skrętka telekomunikacyjna będzie lepszym rozwiązaniem?

Przewód YTKSY to telekomunikacyjna skrętka parowana, która bardzo często znajduje zastosowanie w instalacjach domofonowych. W przeciwieństwie do YTDY, żyły w YTKSY są skręcone w pary, co znacząco poprawia jego odporność na zakłócenia elektromagnetyczne. Dostępny jest zarówno w wersjach wewnętrznych, jak i zewnętrznych, co czyni go bardziej uniwersalnym wyborem. Jeśli zależy Ci na większej stabilności sygnału, zwłaszcza na nieco dłuższych odcinkach, YTKSY będzie lepszą opcją.

Skrętka komputerowa (UTP/FTP) standard dla nowoczesnych wideodomofonów IP

W erze cyfrowej i systemów IP, skrętka komputerowa (UTP/FTP kategorii 5e lub 6) stała się standardem, zwłaszcza dla wideodomofonów IP. Jest to niezbędny kabel do przesyłania danych i często zasilania (dzięki funkcji PoE - Power over Ethernet). Różnica między UTP a FTP polega na ekranowaniu: UTP (Unshielded Twisted Pair) to skrętka nieekranowana, natomiast FTP (Foiled Twisted Pair) jest ekranowana folią. Ja zawsze rekomenduję wersję ekranowaną (FTP) w miejscach, gdzie instalacja może być narażona na silne zakłócenia elektromagnetyczne, na przykład w pobliżu innych kabli zasilających czy urządzeń generujących pole elektromagnetyczne.

Liczba żył w przewodzie dlaczego warto mieć zapas?

Minimalne wymagania dotyczące liczby żył to jedno, ale rzeczywistość instalacyjna często wymaga elastyczności. Dla prostego domofonu analogowego audio absolutne minimum to 4 żyły. Wideodomofon analogowy będzie potrzebował więcej, plus dodatkowy kabel koncentryczny. Systemy cyfrowe mogą działać nawet na 2 żyłach. Jednak, z mojego doświadczenia, to absolutne minimum. Powszechną praktyką i moją osobistą rekomendacją jest stosowanie przewodów z większą liczbą żył, niż wynika to z podstawowych potrzeb. Dlaczego?

• Zapas na przyszłość: Nigdy nie wiesz, czy za kilka lat nie zechcesz rozbudować systemu.
• Zabezpieczenie przed awarią: Uszkodzona żyła to nie problem, jeśli masz zapasową.
• Większa funkcjonalność: Dodatkowe żyły to możliwość sterowania bramą, furtką czy dodatkowym oświetleniem.

Planujesz sterowanie bramą lub dodatkowy unifon? Zabezpiecz się na przyszłość!

Myśląc o instalacji domofonowej, warto patrzeć perspektywicznie. Czy w przyszłości planujesz sterować bramą wjazdową lub furtką za pomocą domofonu? A może chcesz dołożyć dodatkowy unifon w innym pomieszczeniu? Z mojego punktu widzenia, to są typowe rozbudowy, które wymagają dodatkowych żył. Dlatego, zamiast minimalnych 4 czy 6 żył, dobrą praktyką jest położenie przewodu 8- lub nawet 10-żyłowego. Ten niewielki koszt na etapie zakupu kabla zwróci się wielokrotnie, gdy unikniesz kucia ścian czy kopania w ogrodzie, aby dołożyć brakujące połączenia.

Zapasowa żyła Twoja polisa ubezpieczeniowa na wypadek awarii

Podczas montażu, a także w trakcie wieloletniej eksploatacji, zawsze istnieje ryzyko uszkodzenia pojedynczej żyły czy to przez przypadkowe nacięcie, czy korozję. Posiadanie zapasowych żył w kablu to Twoja polisa ubezpieczeniowa. W przypadku awarii jednej z nich, zamiast wymieniać całą instalację, co jest niezwykle kosztowne i uciążliwe, możesz po prostu przełączyć się na sprawną żyłę zapasową. To proste rozwiązanie, które oszczędza mnóstwo czasu, pieniędzy i nerwów.

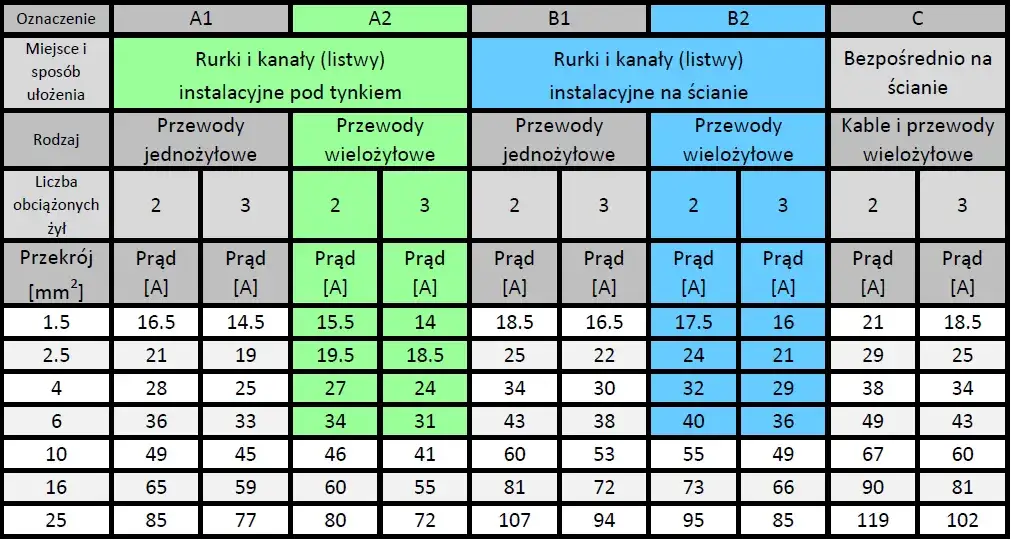

Grubość żyły ma znaczenie: jak przekrój wpływa na jakość połączenia?

Przekrój żyły to jeden z tych parametrów, który ma bezpośredni wpływ na jakość sygnału i stabilność zasilania. Dla krótkich instalacji, powiedzmy do 30-50 metrów, standardowy przekrój 0,5 mm² jest zazwyczaj wystarczający. W tych warunkach spadki napięcia są minimalne, a sygnał audio i wideo (jeśli jest) przesyłany jest bez zakłóceń.

Długie dystanse (powyżej 50m) jak uniknąć spadków napięcia i problemów z obrazem?

Sytuacja zmienia się diametralnie, gdy mamy do czynienia z dłuższymi dystansami, powyżej 50 metrów. Na takich odcinkach, zbyt cienki przewód (np. 0,5 mm²) może prowadzić do poważnych problemów. Doświadczymy wtedy znaczących spadków napięcia, co objawi się słabą jakością dźwięku, zniekształconym lub migoczącym obrazem w wideodomofonie, a co gorsza problemami z niezawodnym działaniem elektrozaczepu, który potrzebuje odpowiedniego prądu do otwarcia furtki czy bramy. W takich przypadkach bezwzględnie zalecam stosowanie przewodów o większym przekroju, na przykład 0,75 mm², 0,8 mm² lub nawet 1 mm². To klucz do stabilnej i bezproblemowej pracy systemu na długich odcinkach.

Instalacja na zewnątrz i w ziemi: jak skutecznie chronić kabel?

Jeśli przewód ma być prowadzony na zewnątrz budynku lub, co gorsza, w ziemi, jego odporność na warunki atmosferyczne staje się priorytetem. Przewody wewnętrzne, zazwyczaj z białą izolacją, nie są przystosowane do ekspozycji na promieniowanie UV, wilgoć czy zmienne temperatury. Do instalacji zewnętrznych należy bezwzględnie stosować kable z czarną izolacją wykonaną z polietylenu (PE), która zapewnia odporność na te czynniki. To podstawa, by uniknąć szybkiego niszczenia izolacji i awarii.

Przewód żelowany niezbędna ochrona przed wilgocią w instalacji ziemnej

Kiedy mówimy o instalacji ziemnej, nie ma kompromisów. Tutaj najlepszym, a wręcz niezbędnym rozwiązaniem są przewody żelowane, takie jak na przykład XzTKMXpw. Specjalny żel, którym wypełnione są przestrzenie między żyłami, stanowi doskonałą barierę przed wilgocią. Nawet jeśli zewnętrzna powłoka kabla zostanie uszkodzona, żel zapobiega wnikaniu wody do wnętrza przewodu i chroni żyły przed korozją. To inwestycja, która gwarantuje długowieczność instalacji w trudnych warunkach.

Rura osłonowa (peszel) prosta metoda na ochronę mechaniczną i łatwą wymianę

Niezależnie od tego, czy używasz przewodu żelowanego, czy nie, w instalacji ziemnej zawsze polecam stosowanie rur osłonowych. Może to być zwykły peszel lub solidniejsza rura typu Arot. Rury te pełnią podwójną rolę: po pierwsze, chronią kabel przed uszkodzeniami mechanicznymi (np. podczas prac ogrodowych, przez gryzonie czy kamienie). Po drugie, co równie ważne, ułatwiają ewentualną wymianę przewodu w przyszłości. Jeśli kabel ulegnie uszkodzeniu, o wiele łatwiej jest przeciągnąć nowy przez istniejącą rurę, niż kopać cały odcinek od nowa. To prosta, ale niezwykle skuteczna praktyka.

Najczęstsze błędy montażowe i praktyczna checklista, jak ich unikać

Jednym z najpoważniejszych błędów, jakie widuję na budowach, jest prowadzenie przewodów domofonowych równolegle i w bliskiej odległości od kabli zasilających 230V/400V. Jest to prosta droga do zakłóceń elektromagnetycznych, które objawią się szumami w słuchawce czy zakłóceniami obrazu. Zawsze staraj się zachować jak największy dystans między tymi dwoma typami kabli. Jeśli jednak bliskość jest nieunikniona, na przykład w ciasnych peszlach, zdecydowanie zastosuj kabel ekranowany (FTP). Ekranowanie pomoże zminimalizować wpływ zakłóceń.

Okablowanie elektrozaczepu dlaczego wymaga osobnej uwagi?

Elektrozaczep to element, który do prawidłowego działania potrzebuje odpowiedniego prądu. Często jest on zasilany osobno, a jego przewód musi być odpowiednio gruby, aby uniknąć spadków napięcia, które uniemożliwią jego otwarcie. Z moich doświadczeń wynika, że dla elektrozaczepu warto przewidzieć osobny, grubszy przewód, np. 2x1mm² lub nawet 2x1,5mm², szczególnie jeśli odległość od zasilacza jest większa. To mały szczegół, który ma ogromne znaczenie dla funkcjonalności całego systemu.

Przeczytaj również: Alarm do domu: Czy warto? Koszty, rodzaje i bezpieczeństwo

Łączenie przewodów pod ziemią kiedy jest to absolutnie zakazane?

Na koniec chciałbym kategorycznie przestrzec przed jednym z najgorszych błędów: łączeniem przewodów pod ziemią. Niezależnie od tego, jak dobrze zabezpieczysz takie połączenie (np. taśmą izolacyjną czy termokurczką), prędzej czy później wilgoć znajdzie drogę do środka, prowadząc do korozji i awarii. Zawsze, ale to zawsze, staraj się prowadzić jeden, ciągły odcinek kabla od punktu do punktu. Jeśli musisz zastosować puszkę łączeniową, umieść ją w miejscu łatwo dostępnym i zabezpieczonym przed wilgocią, nigdy bezpośrednio w ziemi.
