Podłącz domofon sam! Poradnik eksperta: analog, cyfra, schematy

domofonu to zadanie, które na pierwszy rzut oka może wydawać się skomplikowane, ale z odpowiednią wiedzą i narzędziami jest w zasięgu ręki każdego majsterkowicza. W tym kompletnym poradniku DIY przeprowadzę Cię przez wszystkie etapy od rozpoznania typu instalacji, przez przygotowanie narzędzi, aż po krok po kroku montaż i rozwiązywanie najczęstszych problemów. Dzięki temu nie tylko zaoszczędzisz na kosztach fachowca, ale także zyskasz pewność, że instalacja została wykonana poprawnie i bezpiecznie.

Przygotowanie do montażu domofonu co musisz wiedzieć

Zanim chwycisz za śrubokręt i zaczniesz demontować stary unifon, kluczowe jest zrozumienie podstaw. Prawidłowe przygotowanie to połowa sukcesu, a co najważniejsze gwarancja bezpieczeństwa i bezproblemowego działania nowego urządzenia. Pozwól, że opowiem Ci, na co zwrócić szczególną uwagę.

Domofon w bloku czy w domu jednorodzinnym? Zrozum fundamentalne różnice

Instalacja domofonu w bloku mieszkalnym często różni się od tej w domu jednorodzinnym. W blokach zazwyczaj mamy do czynienia z bardziej złożonymi systemami, najczęściej cyfrowymi, które są podłączone do centrali zarządzającej całym budynkiem. Wymaga to nie tylko prawidłowego podłączenia przewodów, ale często także programowania unifonu, czyli przypisania mu odpowiedniego numeru mieszkania. W domu jednorodzinnym natomiast, systemy są zazwyczaj niezależne, z własną kasetą zewnętrzną i elektrozaczepem, co upraszcza proces instalacji, choć nadal wymaga precyzji.

Analogowy czy cyfrowy? Jak rozpoznać typ instalacji w Twoim budynku

Rozpoznanie typu instalacji to absolutna podstawa. Domofony analogowe są starszym rozwiązaniem, często spotykanym w budynkach z minionych dekad. Charakteryzują się tym, że każdy unifon jest podłączony do centrali osobną wiązką przewodów, co oznacza większą liczbę żył w kablu zazwyczaj 4, 5 lub 6. Są prostsze w budowie i montażu, ale oferują ograniczoną funkcjonalność. Domofony cyfrowe to nowoczesne systemy, dominujące w nowym budownictwie. Działają na zaledwie dwóch żyłach, które służą jednocześnie do zasilania, transmisji audio i sygnałów sterujących dla wszystkich unifonów w pionie. Ich główną cechą jest konieczność programowania, ale w zamian oferują lepszą jakość dźwięku, większą funkcjonalność (np. interkom, otwieranie kodem) i łatwiejszą rozbudowę. Zazwyczaj rozpoznasz je po tym, że do unifonu wchodzą tylko dwie żyły, a na płytce drukowanej często znajdziesz zworki lub przełączniki do ustawiania adresu. Poniżej przedstawiam kluczowe różnice w formie tabeli, aby łatwiej było Ci je przyswoić:

Ile żył ma Twój stary kabel? Przewodnik po instalacjach 4, 5, 6 i 2-żyłowych

Liczba żył w kablu to kluczowa informacja, która powie nam, z jakim systemem mamy do czynienia i jaki unifon powinniśmy wybrać. Przyjrzyjmy się najpopularniejszym schematom w Polsce:

• Instalacja 4-żyłowa (analogowa): Jest to jeden z najprostszych schematów. Zazwyczaj jedna żyła odpowiada za linię słuchawki (głośnik w unifonie), druga za linię mikrofonu, trzecia za linię wywołania (dzwonek), a czwarta to masa, czyli wspólny przewód dla wszystkich sygnałów.
• Instalacja 5-żyłowa (analogowa): Ten system rozszerza schemat 4-żyłowy o dodatkową żyłę, która służy do sterowania elektrozaczepem, czyli otwierania furtki lub drzwi. Pozostałe funkcje (słuchawka, mikrofon, wywołanie, masa) pozostają bez zmian.
• Instalacja 6-żyłowa (analogowa): W tym przypadku, poza funkcjami z systemu 5-żyłowego, mamy jeszcze jedną dodatkową żyłę. Może ona służyć do zasilania, dodatkowej funkcji (np. podłączenia drugiego elektrozaczepu) lub po prostu być zapasem.
• Instalacja 2-żyłowa (cyfrowa): To charakterystyczny schemat dla nowoczesnych systemów cyfrowych. Obie żyły służą jednocześnie do zasilania unifonu, transmisji sygnałów audio, a często także wideo (w wideodomofonach) oraz sygnałów sterujących. W tym systemie niezwykle ważna jest polaryzacja, czyli prawidłowe podłączenie plusa (+) i minusa (-).

Niezbędnik instalatora: Jakie narzędzia przygotować, by praca poszła gładko?

Odpowiednie narzędzia to podstawa każdej pracy, a montaż domofonu nie jest wyjątkiem. Przygotuj sobie następujące przedmioty, zanim zaczniesz:

• Śrubokręty (płaski i krzyżakowy): Będą niezbędne do odkręcenia obudowy starego unifonu, podłączenia przewodów do zacisków oraz zamocowania nowego urządzenia.
• Ściągacz izolacji: Umożliwi precyzyjne usunięcie izolacji z przewodów bez uszkodzenia miedzianych żył. To kluczowe dla pewnego styku.
• Miernik uniwersalny (multimetr): Absolutny must-have! Przyda się do sprawdzenia napięcia, ciągłości obwodów oraz identyfikacji poszczególnych żył, zwłaszcza jeśli nie masz pewności co do ich funkcji.
• Zaciskarka konektorów (opcjonalnie): Jeśli Twój domofon wymaga podłączenia przewodów do konektorów, zaciskarka zapewni trwałe i bezpieczne połączenie.
• Taśma izolacyjna lub markery do kabli: Niezwykle pomocne do oznaczania przewodów przed ich odłączeniem, co zapobiegnie pomyłkom.

Podłączanie domofonu krok po kroku szczegółowy poradnik

Skoro już wiesz, z jakim systemem masz do czynienia i jakie narzędzia będą Ci potrzebne, możemy przejść do konkretów. Pamiętaj, że każdy z tych kroków jest istotny dla prawidłowej i bezpiecznej instalacji. Nie spiesz się, a wszystko pójdzie gładko.

Krok 1: Bezpieczeństwo przede wszystkim jak prawidłowo odłączyć zasilanie

Zanim dotkniesz jakiegokolwiek przewodu, musisz zadbać o swoje bezpieczeństwo. Chociaż instalacje domofonowe to zazwyczaj instalacje niskonapięciowe (12-24V), co zmniejsza ryzyko porażenia prądem, zawsze należy odłączyć zasilanie. W przypadku domofonów w blokach zazwyczaj wystarczy wyłączyć odpowiedni bezpiecznik w skrzynce rozdzielczej mieszkania lub znaleźć zasilacz wtyczkowy (jeśli jest używany) i odłączyć go od gniazdka. Upewnij się, że zasilanie zostało faktycznie odłączone, zanim przejdziesz do kolejnych kroków.

Krok 2: Demontaż starego unifonu zrób to z głową i oznacz przewody!

Ten etap jest kluczowy dla uniknięcia pomyłek.

1. Odkręć obudowę starego unifonu. Zazwyczaj są to dwie lub cztery śruby.
2. Delikatnie zdejmij obudowę, aby uzyskać dostęp do zacisków, do których podłączone są przewody.
3. Najważniejsze: Zanim odłączysz jakikolwiek przewód, dokładnie go oznacz! Możesz użyć taśmy izolacyjnej z opisem funkcji (np. "masa", "słuchawka", "dzwonek") lub po prostu zapisać kolory przewodów i odpowiadające im zaciski na kartce papieru. Możesz też zrobić zdjęcie, które będzie Twoją "ściągawką".
4. Po oznaczeniu wszystkich przewodów, ostrożnie odkręć zaciski i odłącz przewody.
5. Zdemontuj stary unifon ze ściany.

Krok 3: Identyfikacja żył za pomocą multimetru co oznaczają kolory i jak znaleźć masę?

Jeśli przewody nie zostały oznaczone, lub masz wątpliwości co do ich funkcji, multimetr będzie Twoim najlepszym przyjacielem.

1. Znalezienie masy: Ustaw multimetr na pomiar napięcia stałego (DCV). Przy włączonym zasilaniu (tylko na chwilę, by zidentyfikować masę) przykładaj jedną sondę multimetru do jednego z przewodów, a drugą do kolejnych, szukając stabilnego napięcia (np. 12V lub 24V). Przewód, który w połączeniu z innymi daje stabilne napięcie, jest prawdopodobnie masą. Możesz też spróbować znaleźć masę, szukając przewodu, który jest połączony z obudową starego unifonu lub z ogólną masą systemu.
2. Identyfikacja linii słuchawki i mikrofonu: Po zidentyfikowaniu masy, podłącz jedną sondę multimetru do masy, a drugą do kolejnych żył. Poproś kogoś, aby mówił do kasety zewnętrznej. Na linii słuchawki powinieneś zaobserwować zmienne napięcie (sygnał audio). Na linii mikrofonu również, ale w drugą stronę.
3. Identyfikacja linii wywołania (dzwonka): Podłącz jedną sondę do masy, a drugą do pozostałych żył. Poproś kogoś, aby nacisnął przycisk dzwonka na kasecie zewnętrznej. Na linii wywołania powinieneś zaobserwować chwilowy skok napięcia lub zmianę stanu (w zależności od systemu).
4. Identyfikacja linii elektrozaczepu: Podobnie jak wyżej, podłącz jedną sondę do masy. Poproś kogoś, aby nacisnął przycisk otwierania furtki. Na linii elektrozaczepu powinieneś zaobserwować chwilowy skok napięcia, który aktywuje elektrozaczep.
5. Sprawdzenie ciągłości obwodu: Po odłączeniu zasilania, możesz użyć funkcji brzęczyka (ciągłości) w multimetrze, aby sprawdzić, czy przewody nie są uszkodzone.

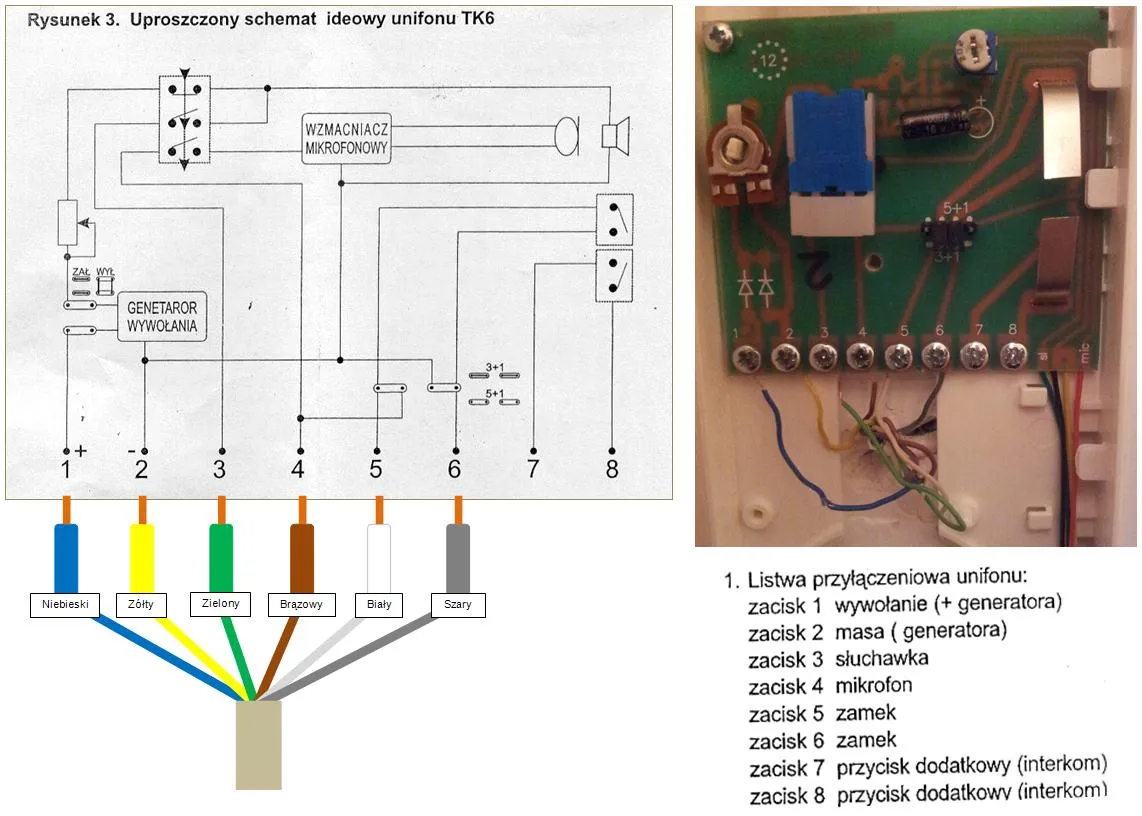

Krok 4: Schemat podłączenia nowego unifonu jak czytać instrukcję producenta?

Każdy nowy unifon, niezależnie od producenta, powinien być dostarczony ze schematem podłączenia. To Twój najważniejszy drogowskaz. Nie ignoruj go! Zazwyczaj schemat ten zawiera oznaczenia zacisków (np. "M" dla masy, "S" dla słuchawki, "MIC" dla mikrofonu, "DZ" dla dzwonka, "EL" dla elektrozaczepu) oraz graficzne przedstawienie, który przewód do którego zacisku powinien być podłączony. Porównaj oznaczenia na schemacie z tymi, które zanotowałeś lub zidentyfikowałeś za pomocą multimetru.

Krok 5: Fizyczne podłączenie kabli do zacisków pewny styk to podstawa

Mając zidentyfikowane żyły i schemat nowego unifonu, możesz przystąpić do fizycznego podłączenia.

1. Ostrożnie usuń około 0,5-1 cm izolacji z końcówek każdego przewodu za pomocą ściągacza izolacji. Upewnij się, że żyły miedziane są czyste i nieuszkodzone.
2. Podłącz każdą żyłę do odpowiedniego zacisku w nowym unifonie, zgodnie ze schematem producenta.
3. Upewnij się, że każdy przewód jest solidnie dokręcony w zacisku. Luźne połączenia są najczęstszą przyczyną problemów z domofonem (buczenie, brak dźwięku).
4. W przypadku systemów cyfrowych, zwróć szczególną uwagę na polaryzację (+ i -). Błędne podłączenie może uniemożliwić działanie unifonu.
5. Po podłączeniu wszystkich przewodów, delikatnie ułóż je w obudowie unifonu i przymocuj urządzenie do ściany.

Krok 6: Programowanie unifonu w systemie cyfrowym jak ustawić swój numer mieszkania?

Jeśli instalujesz domofon w systemie cyfrowym, fizyczne podłączenie przewodów to nie wszystko. Niezbędne jest jeszcze zaprogramowanie unifonu, czyli ustawienie numeru mieszkania/adresu, aby centrala domofonowa wiedziała, do którego lokalu ma kierować połączenia. Szczegółowe instrukcje dotyczące programowania zawsze znajdziesz w manualu producenta Twojego unifonu. Zazwyczaj odbywa się to za pomocą zworek, przełączników DIP-switch lub poprzez specjalną sekwencję przycisków na unifonie. Bez tego kroku, nawet poprawnie podłączony unifon nie będzie działał.

Krok 7: Pierwsze uruchomienie i testowanie co i jak sprawdzić?

Po zakończeniu montażu i programowania, czas na pierwsze uruchomienie i testy.

1. Włącz zasilanie domofonu (podłącz zasilacz lub włącz bezpiecznik).
2. Sprawdź dzwonek: Poproś kogoś, aby zadzwonił do Ciebie z kasety zewnętrznej. Upewnij się, że unifon dzwoni prawidłowo.
3. Sprawdź rozmowę: Odbierz połączenie. Sprawdź, czy słyszysz rozmówcę w słuchawce i czy rozmówca słyszy Ciebie, gdy mówisz do mikrofonu.
4. Sprawdź otwieranie furtki/drzwi: Naciśnij przycisk otwierania furtki. Posłuchaj, czy słychać charakterystyczne "kliknięcie" elektrozaczepu. Jeśli masz możliwość, sprawdź fizycznie, czy furtka się otwiera.
5. Jeśli wszystkie funkcje działają poprawnie, gratulacje! Twój domofon jest gotowy do użytku.

Montaż domofonu w domu jednorodzinnym kompletna instalacja

Instalacja domofonu w domu jednorodzinnym daje mi więcej swobody, ale też nakłada odpowiedzialność za wszystkie elementy systemu, w tym kasetę zewnętrzną i elektrozaczep. To nieco inne wyzwanie niż wymiana unifonu w bloku.

Wybór odpowiedniego miejsca na panel zewnętrzny i unifon wewnętrzny

Wybór miejsca na panel zewnętrzny (bramofon) jest kluczowy. Powinien być zamontowany na wysokości około 150-160 cm od ziemi, tak aby był wygodny w obsłudze dla większości osób. Ważne jest, aby był widoczny i łatwo dostępny, ale jednocześnie chroniony przed bezpośrednim działaniem deszczu i słońca, co przedłuży jego żywotność. Unifon wewnętrzny natomiast montujemy w miejscu łatwo dostępnym, najczęściej w przedpokoju lub holu, na wysokości około 140-150 cm. Upewnij się, że nie będzie on zasłonięty przez meble czy inne elementy wystroju.

Jak poprowadzić i jaki kabel wybrać do instalacji domofonowej?

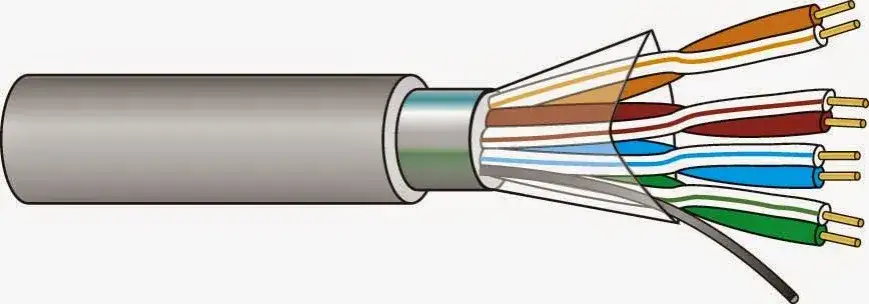

Do instalacji domofonowej w domu jednorodzinnym najczęściej stosuję przewody telekomunikacyjne typu YTDY o przekroju 6x0,5mm lub 8x0,5mm. Jeśli planujesz wideodomofon IP, najlepszym wyborem będzie skrętka komputerowa UTP kategorii 5e lub 6. Kable należy prowadzić w sposób zabezpieczający je przed uszkodzeniami mechanicznymi i wpływem warunków atmosferycznych. Idealnie, jeśli będą ukryte w peszlach lub rurkach ochronnych, zakopane w ziemi (na odpowiedniej głębokości) lub poprowadzone w listwach przypodłogowych. Pamiętaj, aby unikać prowadzenia kabli domofonowych równolegle do przewodów sieci energetycznej 230V, aby zminimalizować ryzyko zakłóceń.

Podłączenie kasety zewnętrznej (bramofonu) schemat i najczęstsze błędy

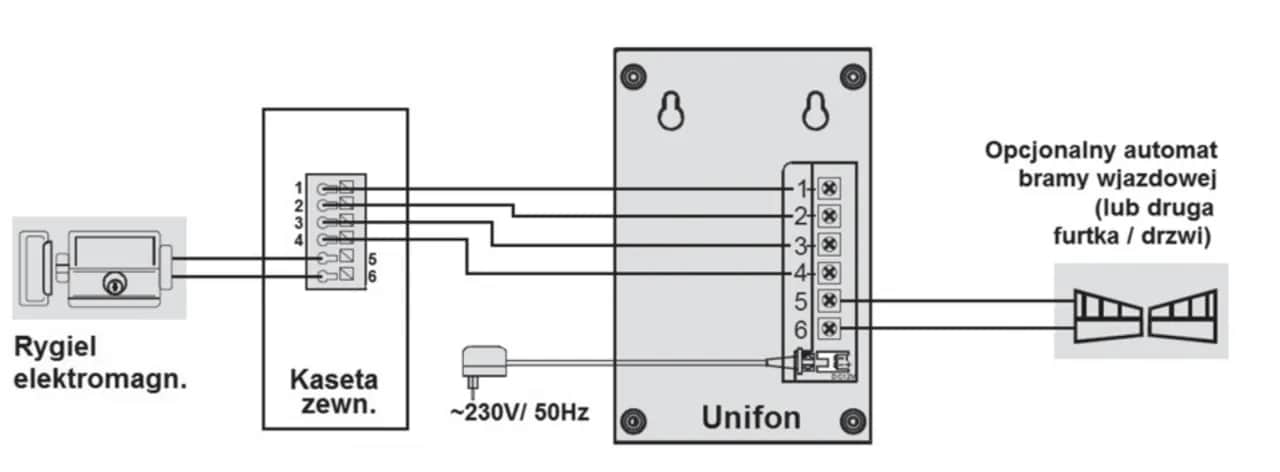

Podłączenie kasety zewnętrznej (bramofonu) jest równie ważne jak unifonu. Zazwyczaj bramofon ma zaciski opisane podobnie jak unifon (masa, mikrofon, słuchawka, dzwonek, elektrozaczep). Kluczowe jest dokładne przestrzeganie schematu producenta. Najczęstsze błędy to:

• Błędna polaryzacja w systemach cyfrowych: Zamiana plusa z minusem uniemożliwi działanie.
• Niewłaściwe przypisanie żył w analogowych: Podłączenie przewodu słuchawki do zacisku mikrofonu itp.
• Luźne połączenia: Zawsze upewnij się, że przewody są solidnie dokręcone.

Pamiętaj, że bramofon jest narażony na warunki zewnętrzne, więc wszystkie połączenia powinny być dodatkowo zabezpieczone przed wilgocią.

Instalacja i podłączenie elektrozaczepu w furtce o czym nie można zapomnieć?

Elektrozaczep to element, który pozwala na zdalne otwieranie furtki. Jego prawidłowy montaż i podłączenie są kluczowe dla funkcjonalności całego systemu.

• Montaż: Elektrozaczep montujemy w ościeżnicy furtki. Upewnij się, że jest on solidnie osadzony i współpracuje z językiem zamka.
• Zasilanie: Elektrozaczep wymaga zasilania, które zazwyczaj jest dostarczane z centrali domofonowej lub z oddzielnego zasilacza. Sprawdź, jakie napięcie jest wymagane (najczęściej 12V AC lub DC) i upewnij się, że podłączasz go do odpowiednich zacisków.
• Przewody: Do podłączenia elektrozaczepu użyj przewodów o odpowiednim przekroju, zdolnych do przeniesienia prądu potrzebnego do jego aktywacji.
• Testowanie: Po podłączeniu przetestuj elektrozaczep, naciskając przycisk otwierania na unifonie. Powinien on wyraźnie "kliknąć" i umożliwić otwarcie furtki.

Rozwiązywanie problemów z domofonem po instalacji

Nawet przy największej staranności, czasami zdarzają się problemy. Nie panikuj! Wiele usterek w domofonie można zdiagnozować i naprawić samodzielnie, zanim wezwiesz fachowca. Często problem leży w prostym błędzie montażowym.

Dlaczego domofon buczy lub trzeszczy? Diagnostyka zakłóceń

Buczenie lub trzeszczenie w słuchawce to jeden z najczęstszych problemów, z którymi się spotykam. Przyczyny mogą być różne:

• Nieprawidłowe podłączenie masy: To najczęstszy winowajca. Upewnij się, że przewód masy jest solidnie podłączony zarówno w unifonie, jak i w centrali (w bloku) lub w kasecie zewnętrznej (w domu jednorodzinnym). Luźne połączenie lub brak masy powoduje pętle masowe i zakłócenia.
• Uszkodzone przewody: Sprawdź, czy żaden z przewodów nie jest uszkodzony, przetarty lub ma naderwaną izolację.
• Zakłócenia od innych instalacji: Jeśli przewody domofonowe biegną zbyt blisko przewodów energetycznych 230V, mogą powstawać zakłócenia. Spróbuj odseparować te instalacje.
• Awaria wzmacniacza: W systemach analogowych problem może leżeć we wzmacniaczu w centrali domofonowej. W takim przypadku konieczna może być interwencja specjalisty.

Cisza w słuchawce co zrobić, gdy nie słychać rozmówcy lub Ciebie nie słychać?

Brak dźwięku w słuchawce lub mikrofonie to sygnał, że coś jest nie tak z liniami audio.

• Sprawdź połączenia w unifonie: Upewnij się, że przewody linii słuchawki i mikrofonu są prawidłowo podłączone do odpowiednich zacisków w Twoim unifonie i są solidnie dokręcone.
• Sprawdź połączenia w centrali/kasecie zewnętrznej: W bloku sprawdź połączenia na listwie zaciskowej w centrali domofonowej. W domu jednorodzinnym sprawdź połączenia w kasecie zewnętrznej.
• Sprawdź ciągłość przewodów: Za pomocą multimetru sprawdź, czy linie słuchawki i mikrofonu mają ciągłość na całej długości. Przerwa w obwodzie uniemożliwi transmisję dźwięku.
• Kompatybilność: Upewnij się, że nowy unifon jest kompatybilny z istniejącym systemem.

Dzwonek nie dzwoni? Sprawdź te 3 rzeczy, zanim wezwiesz fachowca

Niedziałający dzwonek to frustrujący problem, ale często łatwy do rozwiązania.

1. Żyła wywołania: Sprawdź, czy przewód odpowiedzialny za wywołanie (dzwonek) jest prawidłowo podłączony do odpowiedniego zacisku w unifonie i w kasecie zewnętrznej/centrali. Upewnij się, że połączenie jest pewne.
2. Przycisk w panelu zewnętrznym: Czasami problem leży w samym przycisku dzwonka w kasecie zewnętrznej. Może być uszkodzony lub zanieczyszczony. W bloku sprawdź, czy inne mieszkania mają problem z dzwonkiem jeśli tak, to problem leży w centrali lub panelu zewnętrznym.
3. Ustawienia programowania (cyfrowe): W systemach cyfrowych upewnij się, że unifon został poprawnie zaprogramowany na Twój numer mieszkania. Błędny adres uniemożliwi wywołanie.

Furtka się nie otwiera? Przewodnik po diagnostyce elektrozaczepu

Problem z otwieraniem furtki może mieć kilka przyczyn.

• Żyła sterująca elektrozaczepem: Sprawdź, czy przewód odpowiedzialny za sterowanie elektrozaczepem jest prawidłowo podłączony do odpowiedniego zacisku w unifonie i w kasecie zewnętrznej/centrali.
• Zasilanie elektrozaczepu: Upewnij się, że elektrozaczep otrzymuje odpowiednie zasilanie. Sprawdź napięcie na zaciskach elektrozaczepu w momencie naciśnięcia przycisku otwierania. Jeśli napięcia brak lub jest zbyt niskie, problem leży w zasilaniu lub przewodach.
• Sam elektrozaczep: Czasami elektrozaczep może być uszkodzony mechanicznie lub elektrycznie. Możesz spróbować podłączyć go bezpośrednio do źródła zasilania (o odpowiednim napięciu), aby sprawdzić, czy działa.
• Kompatybilność: Upewnij się, że elektrozaczep jest kompatybilny z systemem domofonowym i jego zasilaniem.

Przeczytaj również: Jak działa domofon w bloku? Mechanizm, typy i awarie

Kiedy wezwać specjalistę? Granice samodzielnego montażu

Chociaż zachęcam do samodzielnego montażu i diagnostyki, są sytuacje, w których warto rozważyć wezwanie wykwalifikowanego specjalisty. Moje doświadczenie pokazuje, że są pewne granice, których przekraczanie może być ryzykowne lub po prostu nieefektywne:

• Złożone systemy cyfrowe: Jeśli masz do czynienia z bardzo rozbudowanym systemem cyfrowym, który wymaga zaawansowanego programowania lub diagnostyki specjalistycznym sprzętem, lepiej zaufać fachowcowi.
• Brak odpowiednich narzędzi: Jeśli nie posiadasz multimetru lub innych niezbędnych narzędzi diagnostycznych, a problem jest złożony, samodzielna naprawa może być niemożliwa.
• Niemożność zdiagnozowania usterki: Jeśli mimo prób i stosowania się do porad, nadal nie możesz zlokalizować przyczyny problemu, to znak, że potrzebna jest wiedza i doświadczenie specjalisty.
• Obawy o bezpieczeństwo: Jeśli w którymkolwiek momencie czujesz się niepewnie lub obawiasz się o swoje bezpieczeństwo (np. w przypadku podejrzenia problemów z instalacją 230V), natychmiast przerwij pracę i wezwij elektryka lub serwisanta domofonów.
• Uszkodzenia mechaniczne: Poważne uszkodzenia kasety zewnętrznej, centrali czy okablowania, które wymagają wymiany elementów lub skomplikowanych napraw.
