Brama i domofon: Jakie kable? Poradnik, który oszczędzi Ci nerwów.

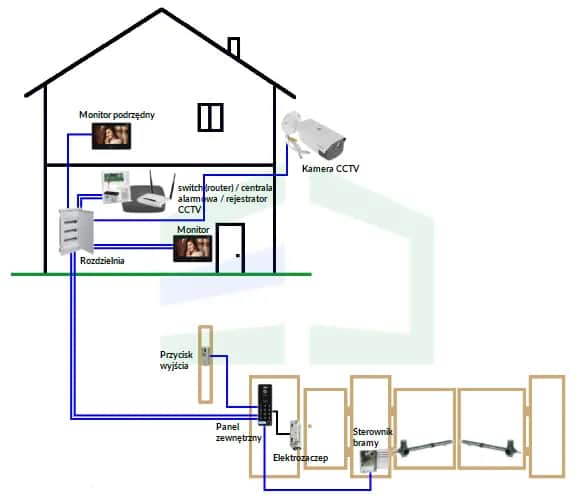

Wybór odpowiednich kabli do bramy i domofonu to często niedoceniany, ale absolutnie kluczowy element każdej instalacji. Odpowiednie okablowanie gwarantuje nie tylko prawidłowe działanie systemu, ale także jego niezawodność i bezpieczeństwo przez długie lata. W tym artykule, bazując na moim doświadczeniu, przeprowadzę Cię przez specyfikę doboru przewodów do napędu bramy, wideodomofonu oraz wszystkich niezbędnych akcesoriów.

Prawidłowy dobór kabli jest absolutnie fundamentalny dla niezawodnego działania zarówno bramy, jak i domofonu. To właśnie od jakości i specyfikacji przewodów zależy stabilność zasilania, bezproblemowa komunikacja między urządzeniami oraz ogólne bezpieczeństwo całego systemu. Nie możemy zapominać, że brama i domofon to elementy, które mają nam służyć przez wiele lat, często w trudnych warunkach zewnętrznych.

Błędne okablowanie to prosta droga do szeregu problemów, których każdy z nas chciałby uniknąć. Mogą to być uciążliwe awarie, zakłócenia w działaniu domofonu, niestabilna praca napędu bramy, a w skrajnych przypadkach nawet brak funkcjonalności całego systemu. Co gorsza, naprawa takiej wadliwej instalacji, zwłaszcza gdy kable są już zakopane w ziemi, często wiąże się z ogromnymi kosztami i koniecznością ponownego rozkopywania terenu.

Dlatego też zawsze podkreślam, że najlepszym momentem na położenie okablowania są prace ziemne na etapie budowy lub generalnego remontu. Uniknięcie późniejszego rozkopywania pięknie zagospodarowanej działki to oszczędność czasu, pieniędzy i nerwów. Warto poświęcić temu etapowi odpowiednią uwagę i zaplanować wszystko z wyprzedzeniem.

Zanim przejdziemy do konkretnych typów kabli, muszę wyjaśnić fundamentalną różnicę między kablami ziemnymi a wewnętrznymi. Kable układane na zewnątrz, szczególnie te zakopywane w ziemi, muszą być w wersji ziemnej. Charakteryzują się one czarną, wzmocnioną izolacją z polietylenu (PE) i często są żelowane, co chroni je przed wilgocią, uszkodzeniami mechanicznymi i zmiennymi warunkami atmosferycznymi. Absolutnie nie należy używać zwykłych kabli wewnętrznych, nawet jeśli są ułożone w peszlach. W peszlach, mimo pozornej ochrony, z czasem gromadzi się woda, która prowadzi do korozji i uszkodzenia izolacji, a w konsekwencji do awarii. Ziemne kable są projektowane tak, aby wytrzymać te warunki.

Kable do napędu bramy

Jeśli chodzi o zasilanie napędu bramy, zarówno przesuwnej, jak i skrzydłowej, standardową rekomendacją jest zastosowanie kabla ziemnego YKY 3x1,5mm². Jest to sprawdzony wybór, który w większości przypadków będzie wystarczający. Jednak, bazując na moim doświadczeniu i dążeniu do maksymalnej pewności, wielu specjalistów, w tym ja, zaleca zastosowanie kabla o większym przekroju, czyli YKY 3x2,5mm². Daje to większy margines bezpieczeństwa, szczególnie przy dłuższych odcinkach lub w przypadku, gdy w przyszłości planujemy rozbudowę systemu.

• Przeznaczenie do układania w ziemi: Kabel musi być zaprojektowany do bezpośredniego zakopania.
• Czarna, wzmocniona izolacja: Zapewnia odporność na czynniki zewnętrzne i uszkodzenia.
• Odporność na wilgoć: Kluczowa cecha, chroniąca przed korozją i zwarciami.
• Odporność na uszkodzenia mechaniczne: Ważne, aby kabel wytrzymał nacisk ziemi i ewentualne drobne uszkodzenia.

Układając kabel zasilający w ziemi, zawsze rekomenduję stosowanie gładkich rur osłonowych typu AROT. Dlaczego AROT, a nie zwykły peszel? Rury AROT są sztywne, gładkie w środku i znacznie bardziej wytrzymałe. Dzięki gładkiej powierzchni, w razie potrzeby, wymiana uszkodzonego kabla w przyszłości jest znacznie łatwiejsza. W peszlu kabel często się klinuje, a sama rura może się zagiąć lub spękać, co uniemożliwia wyciągnięcie lub wciągnięcie nowego przewodu. To drobny koszt na etapie instalacji, który może zaoszczędzić wiele problemów w przyszłości.

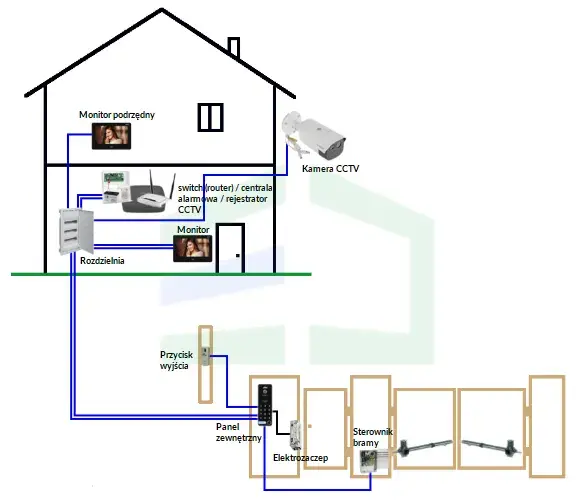

Kable do domofonu i wideodomofonu

W przypadku okablowania wideodomofonu, zwłaszcza dla nowoczesnych systemów IP, żelowana skrętka komputerowa UTP (najlepiej kat. 5e lub wyższa) jest najbardziej uniwersalnym i przyszłościowym rozwiązaniem. Skrętka zapewnia wystarczającą liczbę żył do obsługi większości funkcji od transmisji wideo i audio, po sterowanie furtką i bramą. Co więcej, zawsze zalecam położenie nawet dwóch skrętek obok siebie. To niewielki dodatkowy koszt, a zyskujemy cenny zapas na przyszłość na wypadek uszkodzenia jednej z żył lub potrzeby podłączenia dodatkowych funkcji, o których teraz jeszcze nie myślimy.

Tradycyjne przewody telekomunikacyjne, takie jak YTKSY (w wersji ziemnej XzTKMXpw), nadal mają zastosowanie, zwłaszcza w starszych lub prostszych systemach analogowych. Jeśli mamy do czynienia z systemem, który wymaga osobnego sygnału wideo, może być konieczne użycie dodatkowego kabla koncentrycznego (antenowego). Jednak w dobie cyfrowych wideodomofonów i systemów IP, skrętka UTP często zastępuje te rozwiązania, oferując większą elastyczność.

Analizując wymaganą liczbę żył, musimy pamiętać, że proste domofony analogowe zazwyczaj potrzebują od 4 do 6 żył do podstawowych funkcji (audio, otwieranie furtki). Natomiast bardziej zaawansowane wideodomofony, zwłaszcza te z obsługą bramy wjazdowej, mogą wymagać 8 lub więcej żył. Właśnie dlatego skrętka komputerowa, która standardowo posiada 8 żył (4 pary), jest tak bezpiecznym i uniwersalnym wyborem. Daje nam to pewność, że nawet przy rozbudowanych funkcjach, nie zabraknie nam wolnych przewodów.

Przekrój żył jest ściśle związany z odległością instalacji. Dla odcinków do około 30 metrów, przewody o przekroju 0,5mm² są zazwyczaj wystarczające. Jeśli jednak odległość jest większa, na przykład 50 metrów lub więcej, rekomenduję zastosowanie przewodów o przekroju 0,75mm². W przypadku skrętek komputerowych, gdzie żyły są cieńsze, dla dłuższych odcinków można zastosować sprytny trik: łączenie żył w pary, aby zwiększyć efektywny przekrój i zminimalizować spadki napięcia.

Kable do akcesoriów bramy

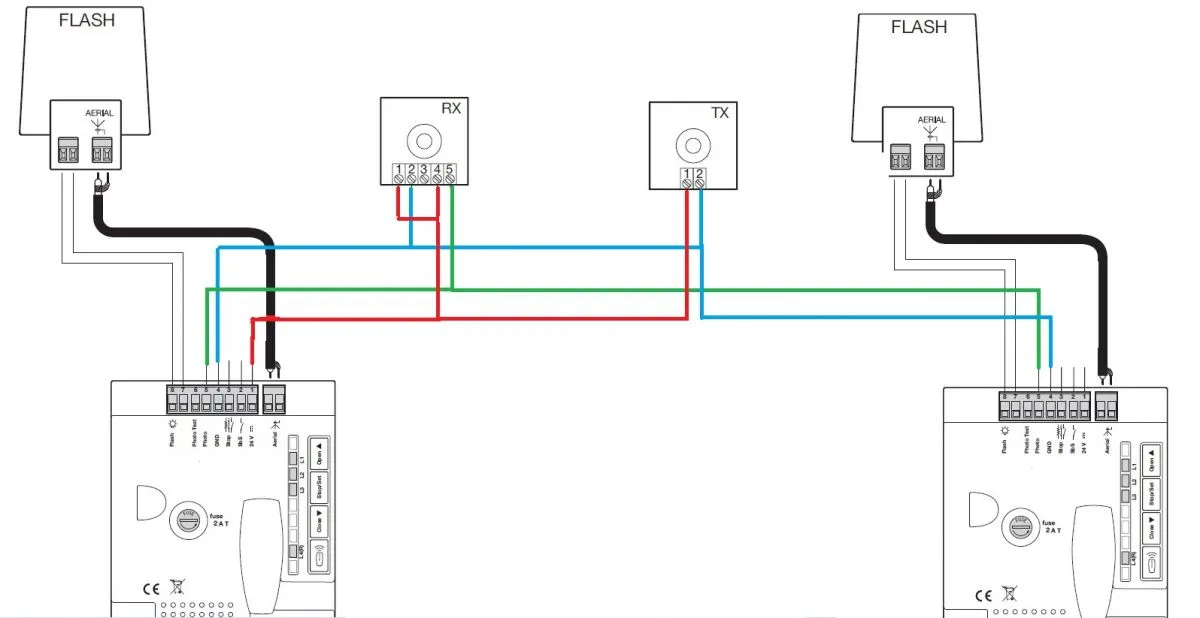

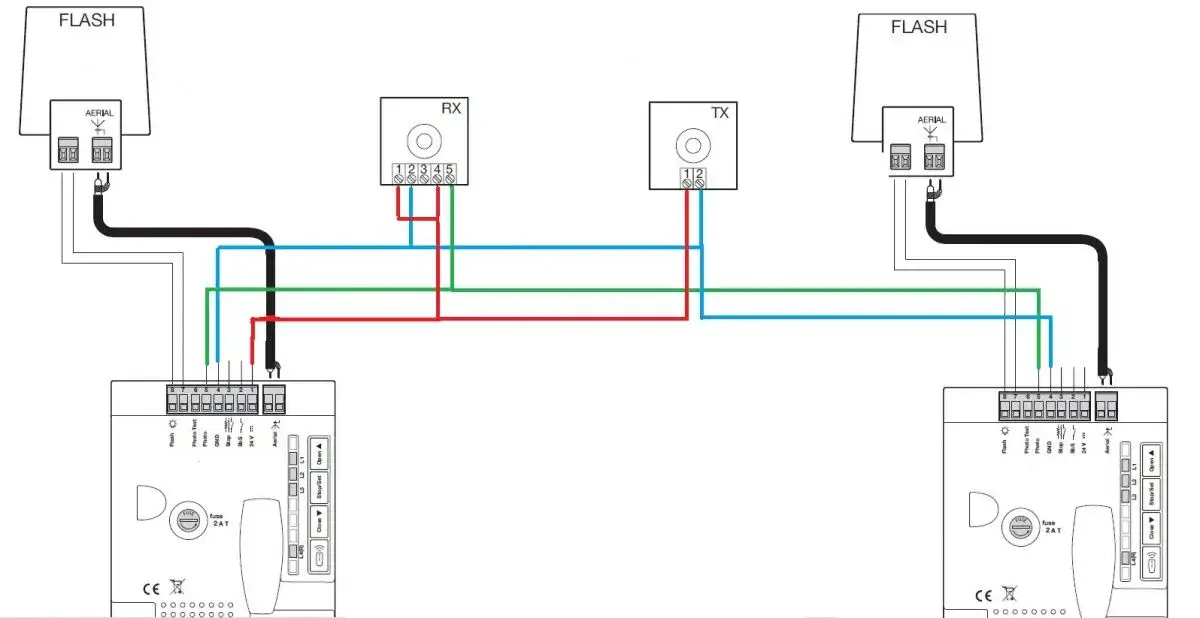

• Fotokomórki: Zazwyczaj wymagają dwóch typów przewodów. Do nadajnika potrzebujemy kabla 2-żyłowego, natomiast do odbiornika, który jest bardziej złożony, niezbędny jest kabel 4-żyłowy. Praktycznym i często stosowanym rozwiązaniem jest użycie dwóch przewodów 4x0,5mm² (jednego do nadajnika, drugiego do odbiornika, wykorzystując tylko 2 żyły w nadajniku) lub po prostu położenie skrętki UTP, która zapewni odpowiednią liczbę żył i zapas.
• Lampa sygnalizacyjna: Do lampy sygnalizacyjnej, która informuje o pracy bramy, zazwyczaj wystarcza przewód 2-żyłowy. Przekrój 2x0,75mm² lub 2x1mm² będzie odpowiedni.
• Lampa z anteną: Jeśli lampa sygnalizacyjna ma wbudowaną antenę (np. do zwiększenia zasięgu pilota), oprócz standardowego przewodu zasilającego, konieczny będzie dodatkowy kabel koncentryczny (antenowy) typu RG58. Pamiętaj, aby położyć go równolegle z kablem zasilającym lampy.
• Sterowanie bramą z domofonu/przycisku: Aby móc sterować bramą z poziomu domofonu lub dedykowanego przycisku w domu, potrzebny jest dodatkowy przewód 2-żyłowy. Przewód ten powinien być poprowadzony od miejsca instalacji domofonu/przycisku do centrali napędu bramy.

Praktyczne wskazówki dotyczące układania kabli

Zawsze, ale to zawsze, zostawiaj około 50 cm zapasu kabla przy każdym urządzeniu zarówno przy napędzie bramy, fotokomórkach, lampie, jak i przy domofonie. Ten pozornie niewielki zapas to prawdziwy ratunek podczas montażu, kiedy trzeba precyzyjnie podłączyć przewody, a także w przyszłości, gdy zajdzie potrzeba serwisowania lub wymiany urządzenia. Brak zapasu to często konieczność przedłużania kabli lub co gorsza, ponownego rozkopywania.

Wspomniałem już o tym, ale powtórzę: rury osłonowe AROT są znacznie lepszym wyborem niż peszel do ochrony kabli w ziemi. Gładka powierzchnia wewnętrzna rur AROT ułatwia przeciąganie i ewentualną wymianę kabli, a ich sztywność zapobiega zaginaniu się i gromadzeniu wody. Peszle, ze względu na swoją karbowaną strukturę, łatwo zbierają wodę, która z czasem niszczy izolację kabli, nawet tych ziemnych, przyspieszając ich zużycie.

Jedną z najważniejszych zasad, o której często się zapomina, jest zachowanie odpowiedniej odległości między kablami sygnałowymi a zasilającymi. Kable zasilające (230V) generują pole elektromagnetyczne, które może powodować zakłócenia w delikatnych sygnałach przesyłanych przez kable domofonowe czy do fotokomórek. Staraj się układać je w osobnych rurach osłonowych lub zachować minimum 20-30 cm odstępu, aby zapewnić stabilną i bezawaryjną pracę systemu.

Moja złota zasada brzmi: zawsze połóż więcej kabli, niż wydaje Ci się, że potrzebujesz. Koszt dodatkowego metra kabla czy kolejnej rury AROT jest minimalny w porównaniu do kosztów i problemów związanych z późniejszym rozkopywaniem działki. Dodatkowe, niewykorzystane na początku przewody to Twoja polisa ubezpieczeniowa na przyszłość. Kto wie, może za kilka lat zechcesz podłączyć dodatkową kamerę, czujnik ruchu, czy rozbudować system oświetlenia? Dzięki zapasowym kablom będzie to znacznie prostsze.

Checklista: Kable do kompletnej instalacji bramy i domofonu

• Kabel zasilający do napędu bramy: YKY 3x2,5mm² (min. 3x1,5mm²) długość od skrzynki bezpieczników do centrali napędu.
• Kabel do wideodomofonu (od furtki do domu): 2x skrętka komputerowa UTP (żelowana, kat. 5e) długość od słupka furtkowego do miejsca montażu monitora w domu.
• Kabel do fotokomórek (nadajnik): 2x przewód 4x0,5mm² lub skrętka UTP (od centrali napędu do nadajnika).
• Kabel do fotokomórek (odbiornik): 2x przewód 4x0,5mm² lub skrętka UTP (od centrali napędu do odbiornika).
• Kabel do lampy sygnalizacyjnej: 2x przewód 2x0,75mm² lub 2x1mm² (od centrali napędu do lampy).
• Kabel koncentryczny RG58 (jeśli lampa z anteną): Od centrali napędu do lampy.
• Kabel sterujący bramą z domofonu/przycisku: 2x przewód 2x0,5mm² (od miejsca montażu domofonu/przycisku do centrali napędu).
• Rury osłonowe AROT: W odpowiednich średnicach dla wszystkich kabli, z uwzględnieniem zapasu na przyszłość.
