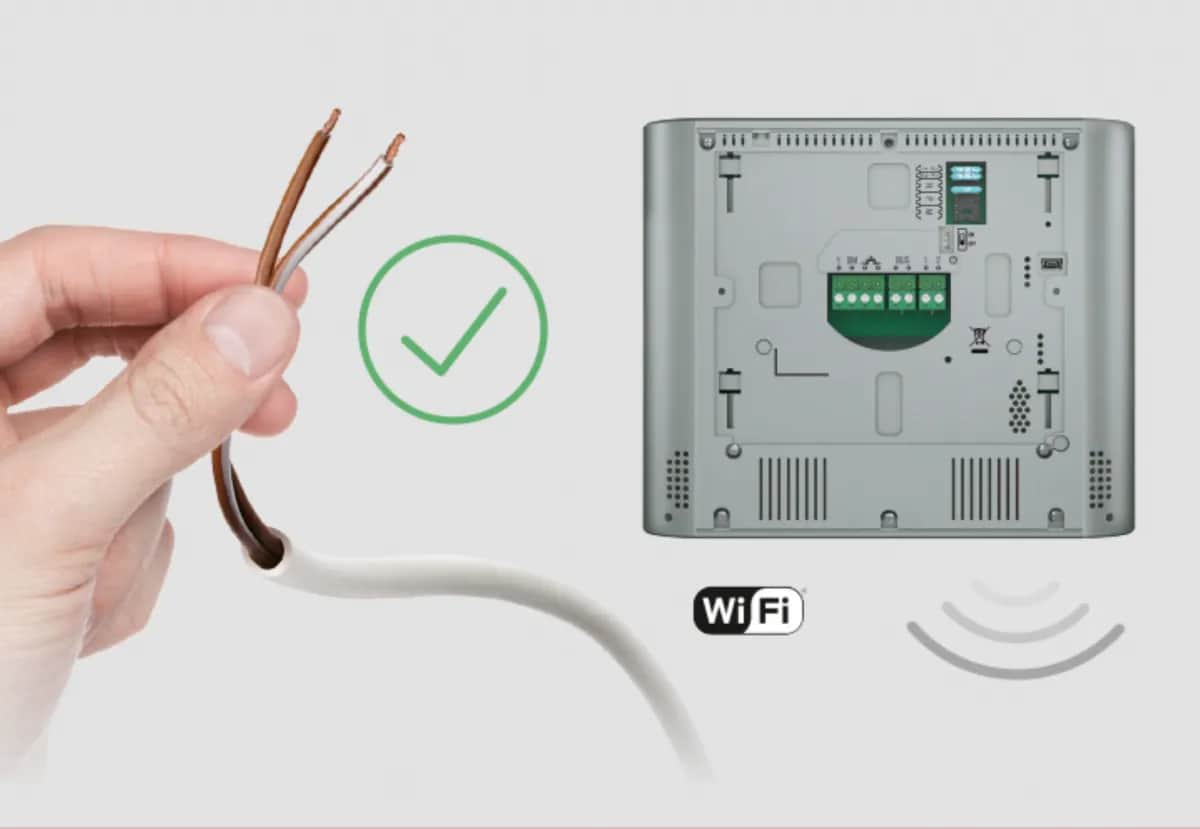

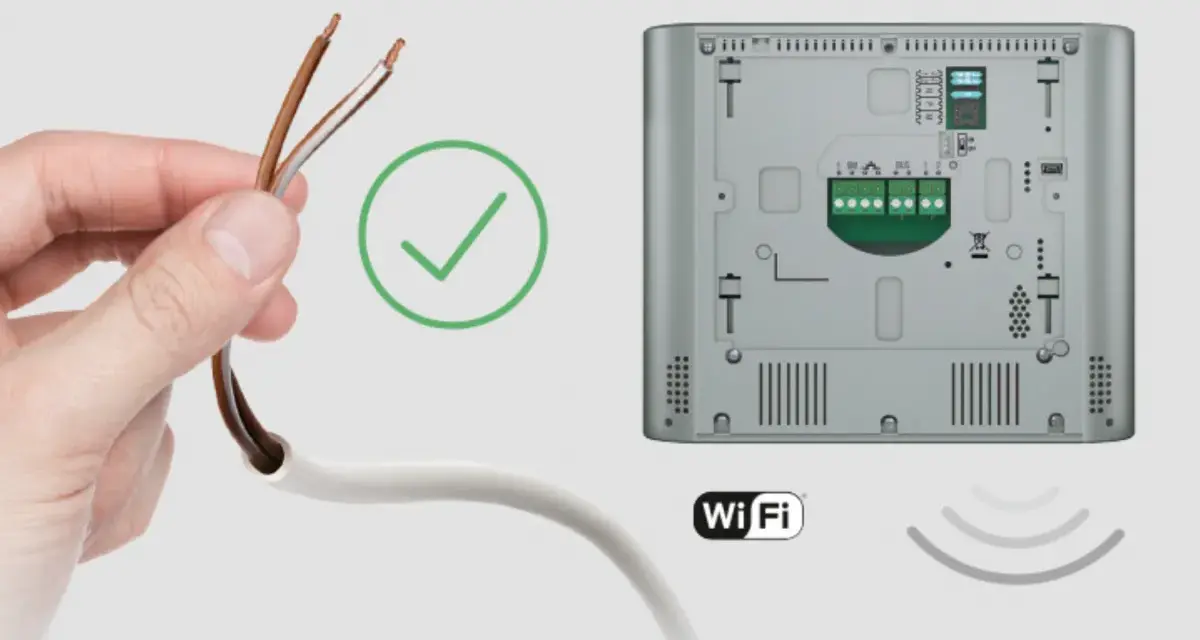

Jaki kabel do wideodomofonu? Sprawdź, by uniknąć kosztownych błędów

Wybór odpowiedniego przewodu do instalacji wideodomofonu to decyzja, która często bywa bagatelizowana, a ma fundamentalne znaczenie dla stabilności i niezawodności całego systemu. Jako Cyprian Szymczak, z mojego doświadczenia wiem, że to właśnie na etapie okablowania można popełnić błędy, które w przyszłości skutkować będą słabą jakością obrazu, zakłóceniami czy nawet całkowitą awarią. W tym artykule pokażę Ci, jak świadomie dobrać kabel, aby wideodomofon działał bez zarzutu przez lata.

Odpowiedni dobór kabla to fundament sprawnego działania wideodomofonu. Z mojej perspektywy, to nie jest tylko kwestia "przewodu", ale serca całej instalacji. Jeśli wybierzesz niewłaściwy kabel, ryzykujesz szereg problemów: od słabej jakości obrazu, przez niestabilne zasilanie, aż po irytujące zakłócenia, które sprawią, że wideodomofon zamiast ułatwiać życie, stanie się źródłem frustracji. W skrajnych przypadkach może to prowadzić do kosztownych awarii i konieczności wymiany okablowania, co w przypadku instalacji podziemnych jest prawdziwym koszmarem.

Kabel wpływa na każdy aspekt funkcjonalności systemu. To on odpowiada za przesyłanie obrazu, dźwięku, zasilania, a w przypadku systemów IP także danych cyfrowych. Niewłaściwy przekrój żył może powodować spadki napięcia na dłuższych odcinkach, co objawia się niestabilną pracą urządzenia, a nawet brakiem możliwości uruchomienia elektrozaczepu. Z kolei brak odpowiedniego ekranowania, gdy jest ono potrzebne, może skutkować zakłóceniami obrazu i dźwięku, zwłaszcza jeśli kabel jest prowadzony w pobliżu innych instalacji elektrycznych. Dlatego tak ważne jest, aby już na etapie planowania poświęcić temu zagadnieniu należytą uwagę.

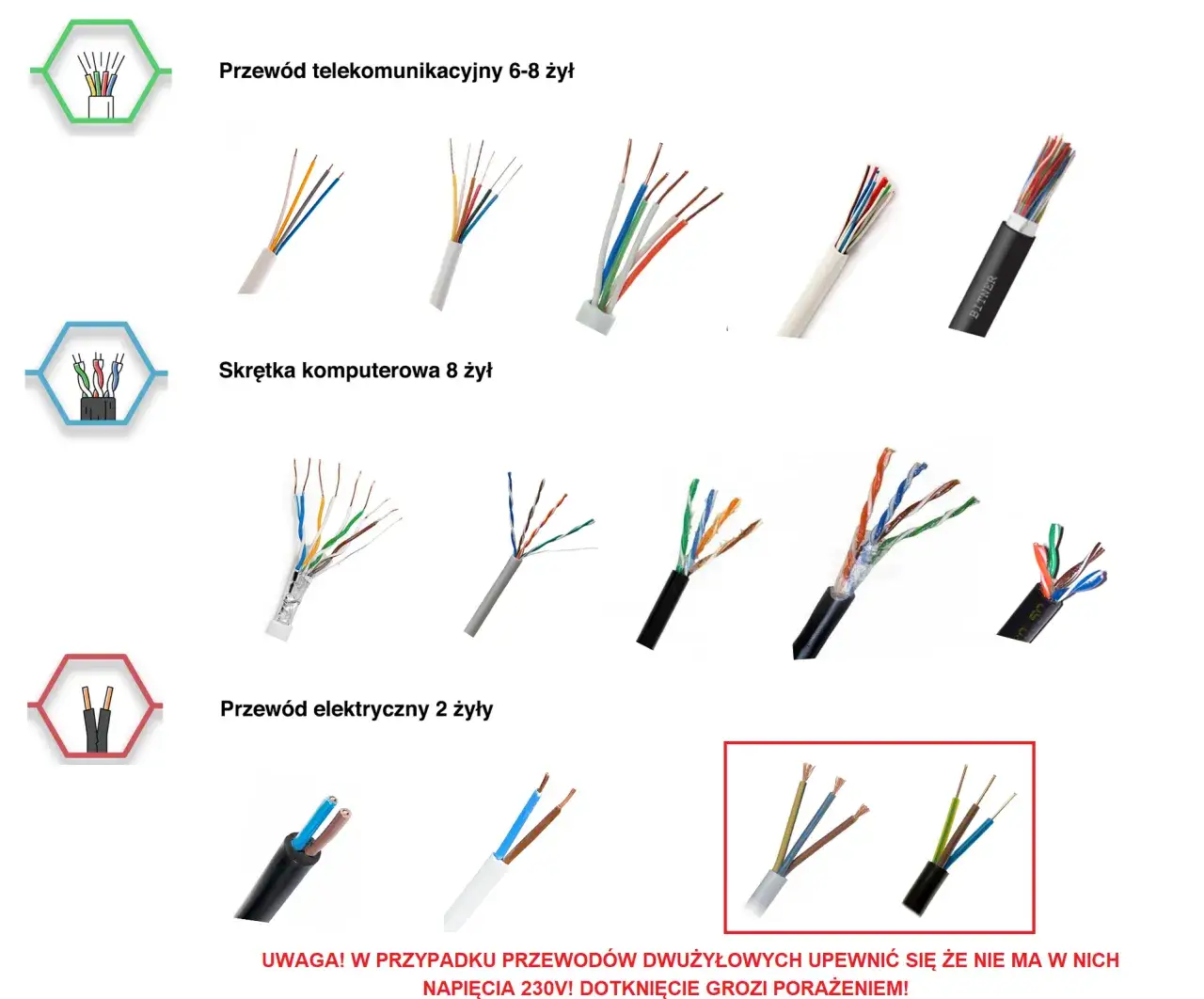

Jaki wideodomofon, taki kabel: dobieramy okablowanie do systemu

Zanim wybierzesz konkretny kabel, musisz przede wszystkim określić, jaki typ wideodomofonu posiadasz lub planujesz zainstalować. To podstawowa zasada, którą zawsze podkreślam. Różne systemy mają różne wymagania co do okablowania, a zrozumienie tych różnic pozwoli Ci uniknąć błędów i dobrać rozwiązanie idealnie dopasowane do Twoich potrzeb.

Systemy cyfrowe (IP): standard przyszłości i ich wymagania kablowe

Systemy cyfrowe, czyli wideodomofony IP, to obecnie standard przyszłości. Charakteryzują się wysoką jakością obrazu, szerokimi możliwościami integracji z innymi systemami inteligentnego domu oraz elastycznością. W ich przypadku standardem jest skrętka komputerowa, najczęściej UTP (nieekranowana) lub FTP (ekranowana). Jest to optymalny wybór, ponieważ skrętka została zaprojektowana do przesyłania danych cyfrowych z dużą prędkością i niezawodnością. Co więcej, systemy IP często wykorzystują technologię PoE (Power over Ethernet), która pozwala na przesyłanie zasilania i danych tym samym kablem, co znacząco upraszcza instalację.

Systemy analogowe i analogowe HD: popularny wybór a dobór przewodu

Systemy analogowe i analogowe HD nadal cieszą się popularnością, zwłaszcza ze względu na niższą cenę i prostotę instalacji. Tradycyjnie stosuje się w nich przewody teletechniczne, takie jak YTDY (przewód alarmowy) lub YTKSY (przewód telekomunikacyjny). Są to kable wielożyłowe, które pozwalają na przesyłanie sygnału wideo (zazwyczaj jedną lub dwie żyły), audio oraz zasilania. Warto jednak pamiętać, że skrętka UTP również jest z nimi kompatybilna i, co więcej, często rekomenduję ją jako lepszą alternatywę. Dzięki skręconym parom żył, skrętka zapewnia lepszą odporność na zakłócenia, co przekłada się na stabilniejszy obraz i dźwięk, nawet w systemach analogowych.

Systemy 2-żyłowe: kiedy prostota instalacji jest kluczowa?

Na rynku dostępne są również systemy wideodomofonowe, które do działania wymagają zaledwie dwóch żył. To doskonałe rozwiązanie, gdy priorytetem jest prostota instalacji lub modernizacja starych instalacji dzwonkowych, gdzie dostępne są jedynie dwie żyły. Systemy 2-żyłowe są często wybierane do istniejących budynków, gdzie kładzenie nowego, wielożyłowego okablowania byłoby zbyt inwazyjne lub kosztowne. Kluczowe jest tu jednak zapewnienie odpowiedniego przekroju żył, często minimum 1,0 mm², aby zrekompensować ewentualne spadki napięcia na dłuższych odcinkach i zapewnić stabilne zasilanie dla jednostki zewnętrznej i wewnętrznej.

Skrętka komputerowa (UTP/FTP): uniwersalne rozwiązanie dla wideodomofonu?

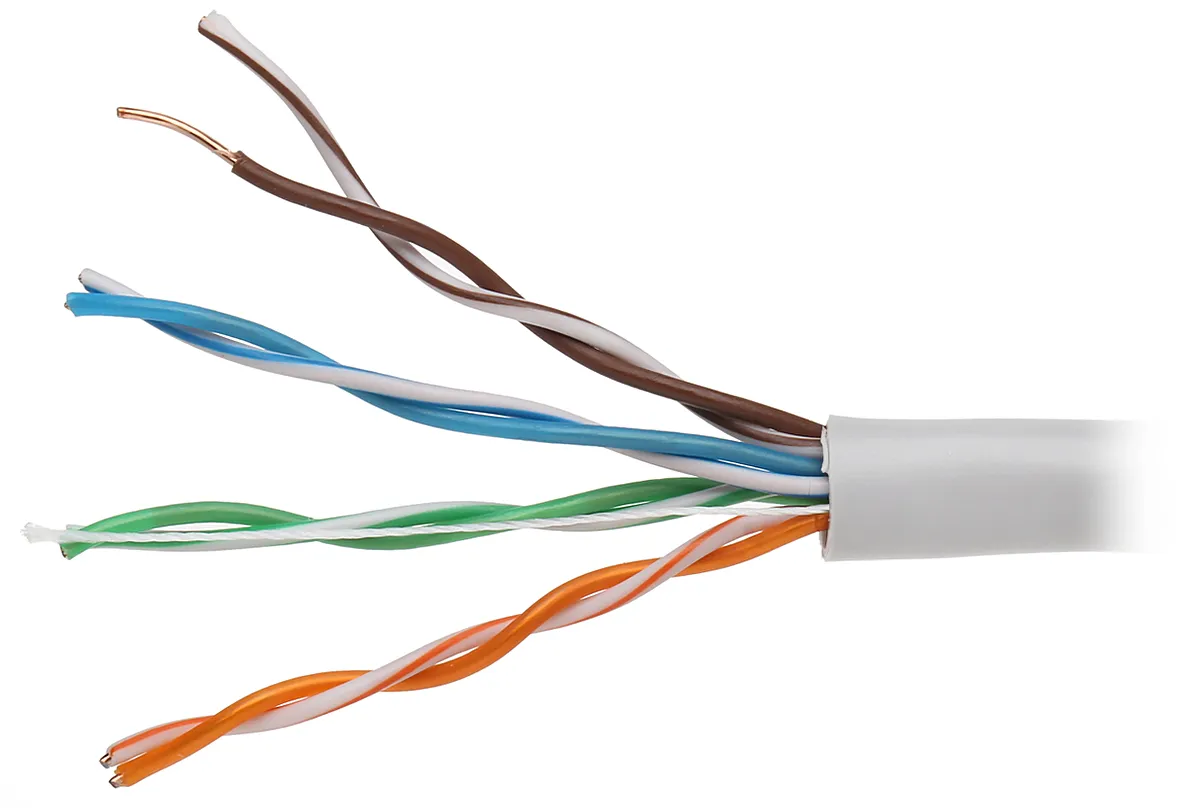

Skrętka komputerowa, znana również jako kabel Ethernet, to bez wątpienia jedno z najbardziej uniwersalnych i przyszłościowych rozwiązań do okablowania wideodomofonu, zwłaszcza w kontekście nowoczesnych systemów IP. Z mojego doświadczenia wynika, że jej elastyczność i zdolność do przesyłania zarówno danych, jak i zasilania sprawiają, że jest to wybór, który warto rozważyć w większości instalacji.

UTP kat. 5e vs kat. 6: która kategoria jest optymalna do wideodomofonu?

Przy wyborze skrętki komputerowej do wideodomofonu często pojawia się pytanie o kategorię. Moim zdaniem, minimum to kategoria 5e, która jest w pełni wystarczająca do przesyłania sygnału wideo i danych dla większości systemów wideodomofonowych, nawet tych IP. Jednakże, jeśli masz taką możliwość i chcesz zapewnić sobie spokój na przyszłość, optymalnym wyborem będzie kategoria 6. Kable kat. 6 oferują lepszą wydajność, mniejsze tłumienie i większą odporność na zakłócenia, co może być kluczowe na dłuższych odcinkach lub w środowiskach o dużym natężeniu zakłóceń elektromagnetycznych. To inwestycja, która procentuje w przyszłości.

Kiedy potrzebujesz kabla ekranowanego (FTP)? Jak unikać zakłóceń sygnału

Różnica między skrętką nieekranowaną (UTP) a ekranowaną (FTP) jest prosta, ale kluczowa. Skrętka FTP posiada dodatkową warstwę ekranującą (folię lub oplot), która chroni przesyłane sygnały przed zakłóceniami elektromagnetycznymi (EMI). W jakich sytuacjach jest ona zalecana? Przede wszystkim, gdy kabel wideodomofonowy będzie prowadzony w bliskiej odległości od przewodów zasilających 230V, silników elektrycznych, transformatorów lub innych źródeł zakłóceń. Jeśli Twoja instalacja nie przewiduje takich ryzyk, w większości standardowych instalacji domowych wystarczająca jest skrętka nieekranowana (UTP). Zawsze jednak lepiej jest ocenić środowisko instalacji i podjąć świadomą decyzję.

Magia PoE (Power over Ethernet): zasilanie i dane w jednym kablu dla Twojej wygody

Technologia PoE (Power over Ethernet) to prawdziwa rewolucja w instalacjach sieciowych, a w kontekście wideodomofonów, szczególnie tych IP, jest niezwykle wygodna. PoE pozwala na przesyłanie zarówno zasilania elektrycznego, jak i danych cyfrowych za pomocą jednego kabla Ethernet. To oznacza, że nie musisz prowadzić osobnych przewodów zasilających do panelu zewnętrznego czy monitora wewnętrznego. Znacząco upraszcza to instalację, redukuje liczbę potrzebnych kabli i gniazdek elektrycznych, a także zwiększa elastyczność w umiejscowieniu urządzeń. Z mojego doświadczenia wynika, że systemy wideodomofonowe IP z PoE to najbardziej komfortowe rozwiązanie, które warto rozważyć w nowo budowanych obiektach.

Przewody teletechniczne (YTDY, YTKSY): czy warto je jeszcze stosować?

Przewody teletechniczne, takie jak YTDY czy YTKSY, to klasyka w instalacjach domofonowych i wideodomofonowych. Przez lata były standardem, ale w dobie rosnącej popularności systemów IP i skrętki komputerowej, często zastanawiam się, czy nadal są one optymalnym wyborem. Przyjrzyjmy się ich zaletom i wadom.

Zalety i wady przewodów wielożyłowych w instalacjach wideo

Główną zaletą tradycyjnych przewodów teletechnicznych jest ich prostota i bezpośrednie przeznaczenie do instalacji niskonapięciowych, w tym domofonowych. Są one dostępne w różnych konfiguracjach liczby żył (np. 4, 6, 8, 10), co pozwala na elastyczne dopasowanie do wymagań konkretnego systemu analogowego. Jednakże, w porównaniu ze skrętką komputerową, mają też swoje wady. Przede wszystkim, są mniej odporne na zakłócenia elektromagnetyczne, co może objawiać się gorszą jakością obrazu i dźwięku, zwłaszcza na dłuższych odcinkach. Ponadto, nie są przystosowane do przesyłania danych cyfrowych z dużą prędkością, co dyskwalifikuje je w przypadku systemów IP. Jeśli masz system analogowy i nie chcesz inwestować w skrętkę, YTDY/YTKSY nadal spełnią swoją rolę, ale osobiście zawsze dążę do stosowania skrętki, nawet w analogach, ze względu na jej wyższą jakość transmisji.

Jak czytać oznaczenia? Zrozumieć liczbę i przekrój żył

Zrozumienie oznaczeń na przewodach teletechnicznych jest kluczowe. Najczęściej spotkasz się z formatem, np. "8x0,5 mm²". Co to oznacza? "8" to liczba żył w kablu, a "0,5 mm²" to przekrój pojedynczej żyły. Te parametry są niezwykle ważne dla stabilności sygnału i zasilania. Im większa liczba żył, tym więcej funkcji możesz podłączyć (np. dodatkowy przycisk otwierania bramy, sterowanie oświetleniem). Z kolei przekrój żyły ma bezpośredni wpływ na spadek napięcia i odporność na zakłócenia. Na dłuższych odcinkach, mniejszy przekrój może skutkować niedostatecznym zasilaniem lub osłabieniem sygnału wideo. Zawsze sprawdzaj te parametry, aby upewnić się, że kabel spełnia wymagania Twojego systemu i długości instalacji.

Kluczowe parametry kabla, które musisz wziąć pod uwagę

Wybór odpowiedniego kabla to nie tylko kwestia typu wideodomofonu. Istnieje kilka kluczowych parametrów, które musisz wziąć pod uwagę, aby zapewnić niezawodność i trwałość instalacji. Z mojej perspektywy, te szczegóły często decydują o sukcesie lub porażce całego projektu.

Instalacja zewnętrzna vs wewnętrzna: różnica między kablem białym a czarnym (żelowanym)

To jest absolutnie kluczowa kwestia, którą często widzę, że jest ignorowana, co prowadzi do poważnych problemów. Kabel do instalacji zewnętrznych musi być inny niż ten do wewnętrznych! Kable wewnętrzne (zazwyczaj białe) mają izolację PVC, która nie jest odporna na promieniowanie UV, wilgoć i ekstremalne temperatury. Użycie ich na zewnątrz, a zwłaszcza w ziemi, to prosta droga do awarii. Do zastosowań zewnętrznych, zwłaszcza w ziemi, konieczne są kable w czarnej izolacji PE (polietylenowej). Ta izolacja jest odporna na promieniowanie UV, wilgoć i uszkodzenia mechaniczne. Co więcej, najlepszym wyborem są kable żelowane, które posiadają specjalny żel wewnątrz, chroniący żyły przed wnikaniem wody i korozją. Pamiętaj: użycie zwykłego, białego kabla wewnętrznego na zewnątrz jest jednym z najpoważniejszych błędów instalacyjnych!

Grubość ma znaczenie: jak dobrać przekrój żyły do odległości od furtki?

Przekrój żyły ma bezpośredni wpływ na jakość sygnału i stabilność zasilania, szczególnie na dłuższych odcinkach. Im dłuższy kabel, tym większy opór i tym większy spadek napięcia. Z moich obserwacji wynika, że standardowy przekrój żyły w skrętce (około 0,5 mm²) jest wystarczający na odległości do 30-50 metrów. Jeśli jednak odległość od furtki do monitora wewnętrznego wynosi powyżej 50 metrów, zdecydowanie zalecam zastosowanie kabli o większym przekroju (np. 1,0 mm²). W przypadku skrętki, na dłuższych dystansach (do 100 m), można również łączyć dwie żyły w parze, aby zwiększyć przekrój i zmniejszyć spadek napięcia. Ignorowanie tego parametru to proszenie się o problemy z zasilaniem i niestabilną pracą wideodomofonu.

Ile żył na zapas? Dlaczego warto położyć dwa kable zamiast jednego?

Zasada "na zapas" to złota reguła w instalacjach niskonapięciowych. Systemy analogowe mogą wymagać od 4 do nawet 8-10 żył, natomiast systemy IP zazwyczaj wykorzystują wszystkie 8 żył skrętki. Moja uniwersalna rada brzmi: zawsze układaj kabel z większą liczbą żył, niż jest aktualnie potrzebna. Jeśli planujesz 4-żyłowy system, połóż 8-żyłowy. Jeszcze lepszą praktyką, którą gorąco polecam, jest położenie dwóch osobnych kabli (np. dwóch skrętki UTP) zamiast jednego. Dlaczego? Po pierwsze, zapewnia to rezerwę na wypadek uszkodzenia jednej z żył nie musisz wtedy wymieniać całego kabla. Po drugie, daje to ogromną elastyczność na przyszłość. Jeśli zdecydujesz się na modernizację systemu, np. z analogowego na IP, lub dodanie nowych funkcji (np. dodatkowej kamery, czujnika), będziesz mieć już gotowe okablowanie. To niewielki dodatkowy koszt na etapie budowy, który oszczędza mnóstwo problemów i pieniędzy w przyszłości.

Unikaj tych błędów: najczęstsze pułapki przy instalacji kabli

W mojej praktyce widziałem wiele instalacji, które wymagały poprawek z powodu błędów popełnionych na etapie okablowania. Uniknięcie tych pułapek jest kluczowe dla bezproblemowego działania wideodomofonu. Pamiętaj, że diabeł tkwi w szczegółach, a konsekwencje zaniedbań mogą być kosztowne.

Błąd #1: Stosowanie kabla wewnętrznego w ziemi prosta droga do awarii

To jest, bez dwóch zdań, jeden z najpoważniejszych błędów, jakie można popełnić. Kabel wewnętrzny (zazwyczaj biały, z izolacją PVC) nie jest przystosowany do trudnych warunków zewnętrznych. Promieniowanie UV niszczy jego izolację, wilgoć dostaje się do żył, powodując korozję i zwarcia, a mróz i upał dodatkowo degradują materiał. Konsekwencje to nie tylko słaba jakość sygnału, ale przede wszystkim całkowita awaria systemu w ciągu kilku miesięcy lub lat. Naprawa takiej usterki często wiąże się z koniecznością odkopywania i wymiany całego odcinka kabla, co jest niezwykle kosztowne i czasochłonne. Zawsze używaj kabli z czarną izolacją PE, najlepiej żelowanych, przeznaczonych do instalacji zewnętrznych i podziemnych.

Błąd #2: Ignorowanie spadków napięcia przy odległości powyżej 50 metrów

Spadki napięcia to cichy wróg każdej instalacji niskonapięciowej, a w wideodomofonach potrafią skutecznie sparaliżować system. Im dłuższy kabel i mniejszy przekrój żyły, tym większy spadek napięcia. Objawia się to niestabilną pracą panelu zewnętrznego, brakiem podświetlenia, problemami z otwieraniem elektrozaczepu, a nawet całkowitym brakiem zasilania. Jeśli odległość od furtki do monitora przekracza 50 metrów, musisz zastosować kabel o większym przekroju żyły (np. 1,0 mm²) lub, w przypadku skrętki, połączyć dwie żyły w parze, aby zwiększyć efektywny przekrój. Zawsze warto to przeliczyć i zaplanować z wyprzedzeniem.

Błąd #3: Prowadzenie skrętki równolegle do przewodów zasilających 230V

Prowadzenie kabla wideodomofonowego równolegle do przewodów zasilających 230V to zaproszenie do problemów z zakłóceniami elektromagnetycznymi (EMI). Przewody wysokiego napięcia generują pole elektromagnetyczne, które może indukować niepożądane sygnały w kablu wideodomofonowym, prowadząc do zakłóceń obrazu (paski, szumy) i dźwięku. Aby tego uniknąć, zawsze staraj się zachować jak największą odległość między tymi kablami. Jeśli nie jest to możliwe, zastosuj skrętkę ekranowaną (FTP), która jest znacznie bardziej odporna na EMI. Inną opcją jest prowadzenie kabli w oddzielnych peszlach lub korytkach metalowych, które dodatkowo ekranują przewody.

Błąd #4: Brak zapasowych żył, czyli problem przy pierwszej modernizacji

Brak zapasowych żył lub drugiego kabla to błąd, który ujawnia się najczęściej po kilku latach, gdy chcesz zmodernizować system lub po prostu coś się zepsuje. Wyobraź sobie sytuację, że jedna z żył w kablu ułożonym w ziemi uległa uszkodzeniu. Bez zapasowej żyły, jedynym rozwiązaniem jest wymiana całego kabla, co wiąże się z ponownym kopaniem i dużymi kosztami. Podobnie, jeśli zdecydujesz się na system z większą liczbą funkcji, a masz tylko minimalną liczbę żył, modernizacja będzie niemożliwa bez kładzenia nowego kabla. Zawsze kładź kabel z zapasem żył lub dwa kable to mały wydatek na początku, który oszczędza mnóstwo nerwów i pieniędzy w przyszłości.

Podsumowanie: jak wybrać idealny kabel do wideodomofonu?

Wybór odpowiedniego kabla do wideodomofonu nie musi być skomplikowany, jeśli podejdziesz do niego metodycznie. Pamiętaj, że to inwestycja w stabilność i niezawodność systemu na lata. Mam nadzieję, że moje wskazówki pomogą Ci podjąć świadomą decyzję.

Checklista w 4 krokach: od typu systemu do wyboru konkretnego przewodu

1. Określ typ systemu wideodomofonowego:
   • IP: Skrętka komputerowa UTP/FTP.
   • Analogowy/Analogowy HD: Przewód teletechniczny (YTDY/YTKSY) lub skrętka UTP.
   • 2-żyłowy: Specjalny przewód 2-żyłowy o odpowiednim przekroju (min. 1,0 mm²).
2. Zdecyduj o miejscu instalacji:
   • Na zewnątrz (w ziemi/na elewacji): Kabel w czarnej izolacji PE, odporny na UV i wilgoć, najlepiej żelowany.
   • Wewnątrz budynku: Kabel wewnętrzny (biały) jest wystarczający.
3. Zmierz odległość i dobierz przekrój żyły:
   • Do 30-50 metrów: Standardowy przekrój (ok. 0,5 mm²).
   • Powyżej 50 metrów: Większy przekrój (np. 1,0 mm²) lub łączenie żył w skrętce.
4. Zaplanuj zapas:
   • Zawsze kładź kabel z większą liczbą żył niż aktualnie potrzebna.
   • Rozważ położenie dwóch osobnych kabli (np. 2x skrętka UTP) dla maksymalnej elastyczności i bezpieczeństwa.

Przeczytaj również: Domofon 5-żyłowy: Podłącz sam! Schematy i triki eksperta

Uniwersalna rekomendacja dla nowo budowanych domów

Jeśli budujesz nowy dom, moja uniwersalna rekomendacja jest prosta i przyszłościowa: zainwestuj w dwie skrętki komputerowe UTP kategorii 6. Upewnij się, że są to kable zewnętrzne, żelowane (czarne), jeśli mają być prowadzone w ziemi. Położenie dwóch takich kabli zapewni Ci maksymalną elastyczność, niezawodność i odporność na przyszłe zmiany. Będziesz przygotowany na każdy system wideodomofonowy zarówno IP z PoE, jak i analogowy, a także będziesz miał zapasowe żyły na wypadek uszkodzenia lub przyszłej rozbudowy. To rozwiązanie, które z mojej perspektywy, daje najwięcej spokoju na lata.
