Wymiana lub podłączenie domofonu w bloku z instalacją 6-żyłową może wydawać się skomplikowanym zadaniem, ale z odpowiednią wiedzą i narzędziami, możesz to zrobić samodzielnie. Ten praktyczny poradnik krok po kroku przeprowadzi Cię przez cały proces, od identyfikacji przewodów po testowanie, eliminując potrzebę wzywania fachowca.
Samodzielne podłączenie domofonu 6-żyłowego w bloku: kluczowe kroki do sukcesu
- Kluczowa jest identyfikacja funkcji każdej z 6 żył, nie kolorów.
- Niezbędny jest multimetr do precyzyjnego rozpoznania przewodów.
- Zawsze odłącz zasilanie przed pracą dla bezpieczeństwa.
- Pamiętaj o prawidłowym ustawieniu zworek konfiguracyjnych w nowym unifonie.
- Najczęstsze funkcje żył to: Masa (GND), Słuchawka (RX), Mikrofon (TX), Wywołanie (RING), Zaczep (LOCK), Zasilanie (+).
Poprawne podłączenie domofonu to podstawa wygody i bezpieczeństwa. Sprawnie działający system domofonowy pozwala na kontrolowanie dostępu do mieszkania, identyfikację gości i swobodną komunikację, co jest niezwykle ważne w codziennym życiu w bloku.
Zanim zaczniesz: Kluczowe zasady bezpieczeństwa przy pracy z instalacją
Zanim przystąpisz do jakichkolwiek prac przy instalacji domofonowej, bezwzględnie odłącz zasilanie instalacji. Chociaż napięcia w domofonach analogowych są zazwyczaj niskie (6-15V), praca pod napięciem zawsze niesie ze sobą ryzyko porażenia, a co gorsza, może prowadzić do uszkodzenia zarówno unifonu, jak i centrali domofonowej w całym pionie. Zawsze lepiej dmuchać na zimne i upewnić się, że prąd jest odłączony, zanim dotkniesz jakiegokolwiek przewodu.
Czego będziesz potrzebować? Lista niezbędnych narzędzi dla domowego instalatora
Aby sprawnie i bezpiecznie podłączyć domofon, przygotuj następujące narzędzia:
- Miernik uniwersalny (multimetr) to absolutna podstawa i kluczowe narzędzie do identyfikacji żył. Bez niego praca będzie praktycznie niemożliwa.
- Śrubokręty (płaski i krzyżakowy) do odkręcania obudowy unifonu i dokręcania zacisków.
- Ściągacz izolacji do precyzyjnego usuwania izolacji z przewodów.
- Małe kombinerki lub szczypce przydatne do manipulacji przewodami.
- Próbnik napięcia do wstępnego sprawdzenia, czy na pewno nie ma napięcia.
- Taśma izolacyjna do zabezpieczania końcówek przewodów lub nieużywanych żył.

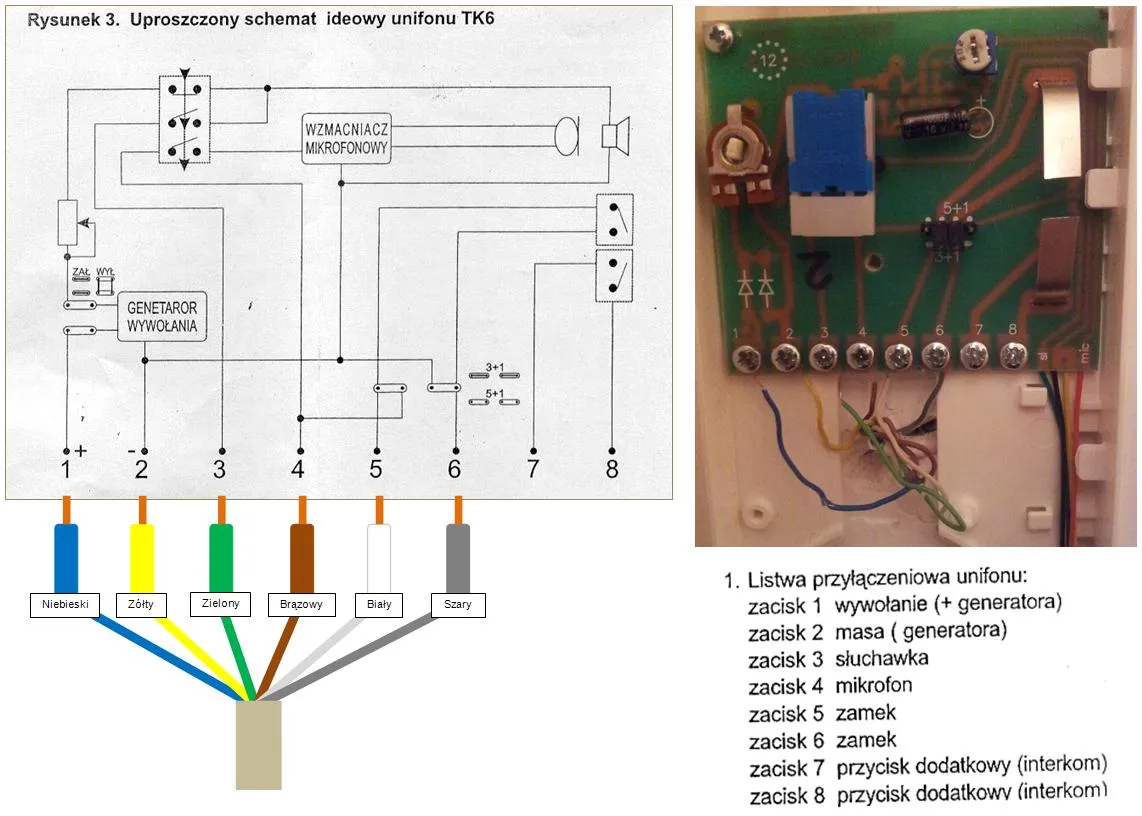

System 6-żyłowy, czyli jaki? Krótkie wprowadzenie do technologii analogowej w polskich blokach
Instalacja 6-żyłowa to w przeważającej większości przypadków system analogowy, który był standardem w polskim budownictwie wielorodzinnym, zwłaszcza w blokach z lat 80. i 90. Charakterystyczną cechą tej technologii jest to, że każda żyła odpowiada za osobną funkcję jedna za słuchawkę, inna za mikrofon, kolejna za dzwonek itd. To odróżnia ją od nowoczesnych systemów cyfrowych, które do komunikacji i zasilania często wymagają zaledwie dwóch żył. Zrozumienie tej podstawowej różnicy pomoże Ci w dalszych krokach.
Jak bezbłędnie zidentyfikować każdą z 6 żył: przewodnik krok po kroku
To jest najważniejszy i zarazem najtrudniejszy etap całego procesu. Muszę to podkreślić: nigdy nie polegaj na kolorach kabli! W starych instalacjach domofonowych kolory są często przypadkowe, niezgodne z jakimkolwiek standardem i mogą wprowadzić Cię w błąd. Jedyną niezawodną metodą jest identyfikacja funkcji każdej żyły za pomocą multimetru.
Krok 1: Znalezienie "serca" instalacji, czyli jak zlokalizować żyłę masową (GND)
Pierwszym i najważniejszym krokiem jest zlokalizowanie żyły masowej (oznaczanej często jako GND lub COM). Jest to punkt odniesienia dla wszystkich pozostałych pomiarów. Aby ją znaleźć, ustaw multimetr na pomiar napięcia stałego (DCV) i dotknij jedną sondą do jednej żyły, a drugą do kolejnych, aż znajdziesz żyłę, która będzie miała stabilne, choć niskie, napięcie względem pozostałych. Często jest to żyła, która w starym unifonie była podłączona do wspólnego punktu lub do obudowy. Jeśli masz stary, działający unifon, możesz sprawdzić, która żyła jest podłączona do zacisku oznaczonego jako "masa" lub "COM".
Krok 2: Użycie multimetru do odnalezienia żyły słuchawki (RX) i mikrofonu (TX)
Po znalezieniu masy, możesz zidentyfikować żyły słuchawki (RX) i mikrofonu (TX). Podłącz jedną sondę multimetru do żyły masowej. Drugą sondą dotykaj kolejnych żył. Jeśli masz stary, działający unifon, podnieś słuchawkę i zmierz napięcie na poszczególnych żyłach względem masy. Na jednej z żył (RX) powinieneś zaobserwować niewielkie, stałe napięcie (np. 1-3V), które może nieznacznie zmieniać się, gdy ktoś mówi do kasety zewnętrznej. Na drugiej żyle (TX) napięcie może być podobne lub pojawi się, gdy Ty będziesz mówił do mikrofonu unifonu. To wymaga trochę eksperymentowania i współpracy z kimś, kto będzie przy kasecie zewnętrznej.
Krok 3: Wykrywanie sygnału dzwonka (RING) praktyczna metoda
Identyfikacja żyły dzwonka (RING lub CALL) jest stosunkowo prosta. Podłącz jedną sondę multimetru do żyły masowej. Następnie poproś kogoś, aby nacisnął przycisk wywołania na kasecie zewnętrznej (tym na dole, przy wejściu do bloku). W tym momencie, na jednej z pozostałych żył, powinieneś zaobserwować chwilowy skok napięcia (zazwyczaj stałego, ale może być też przemienne w niektórych systemach), który zanika po puszczeniu przycisku. To jest właśnie żyła dzwonka.
Krok 4: Sprawdzanie żyły odpowiedzialnej za otwieranie drzwi (LOCK)
Żyła odpowiedzialna za otwieranie drzwi (LOCK lub DOOR) to kolejna, którą musimy zidentyfikować. Ponownie, podłącz jedną sondę multimetru do żyły masowej. Jeśli masz stary, działający unifon, naciśnij przycisk otwierania drzwi i zmierz napięcie na pozostałych żyłach. Na jednej z nich powinno pojawić się chwilowe napięcie (zazwyczaj stałe), które aktywuje elektrozaczep. Jeśli nie masz starego unifonu, musisz poprosić kogoś, aby nacisnął przycisk otwierania drzwi na kasecie zewnętrznej, a Ty będziesz szukał chwilowego napięcia na przewodach.
Porada eksperta: Co zrobić, gdy kolory kabli nie zgadzają się z żadnym schematem?
Jak już wspomniałem, poleganie na kolorach kabli w starych instalacjach to błąd, który często prowadzi do frustracji i uszkodzeń. W mojej praktyce spotkałem się z setkami instalacji, gdzie kolory były całkowicie losowe lub zmieniane w trakcie wcześniejszych napraw. Dlatego jedyną, powtarzam, jedyną niezawodną metodą jest identyfikacja funkcji każdej żyły za pomocą multimetru, niezależnie od jej koloru. Poświęć na to czas, bądź cierpliwy, a sukces masz gwarantowany.
Montaż nowego unifonu: kompletny przewodnik krok po kroku
Po dokładnej identyfikacji wszystkich żył, najtrudniejsza część pracy jest już za Tobą. Teraz pozostaje precyzyjne podłączenie nowego unifonu. To etap, który wymaga staranności, ale jest znacznie prostszy, gdy wiesz, za co odpowiada każdy przewód.
Jak czytać oznaczenia na nowym urządzeniu? (GND, RX, TX, RING, LOCK)
Nowe unifony posiadają zazwyczaj standardowe oznaczenia zacisków, które odpowiadają funkcjom, które właśnie zidentyfikowałeś. Oto najczęściej spotykane:
- GND/COM: Masa punkt odniesienia.
- RX: Słuchawka odbiór dźwięku z kasety zewnętrznej.
- TX: Mikrofon nadawanie dźwięku z unifonu do kasety zewnętrznej.
- RING/CALL: Wywołanie sygnał dzwonka.
- LOCK/DOOR: Zaczep aktywacja elektrozaczepu (otwieranie drzwi).
- +: Zasilanie opcjonalna, dodatkowa linia zasilająca (nie zawsze używana w 6-żyłowych systemach analogowych).

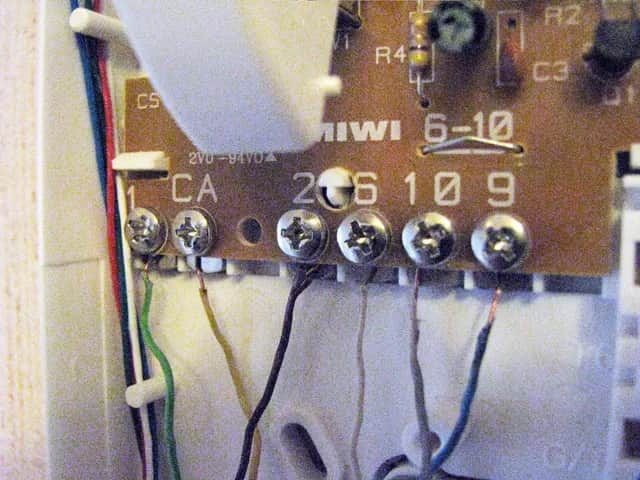

Podłączanie zidentyfikowanych żył do odpowiednich zacisków
Teraz, gdy wiesz, która żyła za co odpowiada i znasz oznaczenia na nowym unifonie, możesz przystąpić do fizycznego podłączenia. Ostrożnie ściągnij izolację z końcówek przewodów (około 5-7 mm), a następnie wsuń je w odpowiednie zaciski i mocno dokręć śrubki. Upewnij się, że żaden luźny drucik nie wystaje i nie dotyka sąsiednich zacisków, co mogłoby spowodować zwarcie.

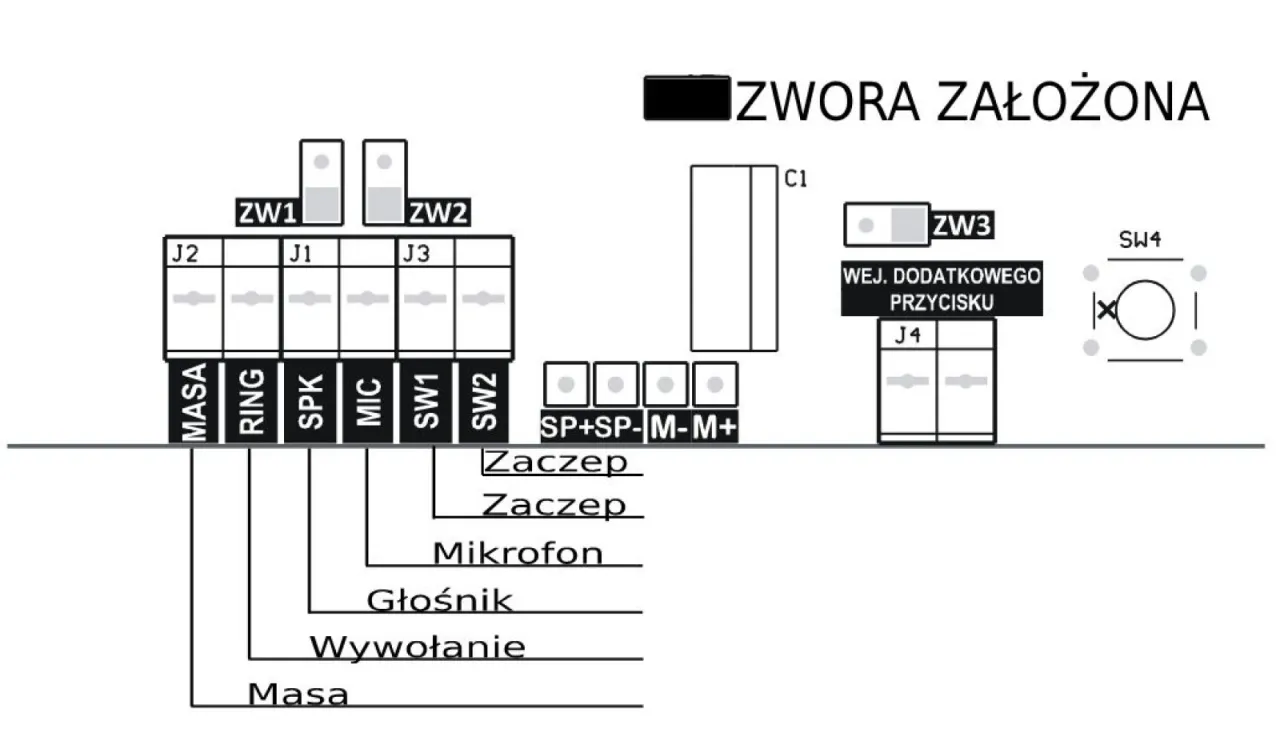

Rola zworek konfiguracyjnych: jak je ustawić, by wszystko działało?
Wiele nowoczesnych unifonów, zwłaszcza tych uniwersalnych, posiada zworki konfiguracyjne. Ich prawidłowe ustawienie jest absolutnie kluczowe dla kompatybilności z Twoim systemem analogowym. Zworki te pozwalają dostosować unifon do różnych typów central domofonowych (np. Cyfral, Urmet, Wekta, Elfon). Zawsze zapoznaj się z instrukcją obsługi nowego unifonu i ustaw zworki zgodnie z zaleceniami producenta dla Twojego typu instalacji. Błędne ustawienie zworek to jedna z najczęstszych przyczyn niedziałającego domofonu po podłączeniu.
Estetyczny montaż: Jak przymocować unifon do ściany i ukryć przewody?
Po podłączeniu wszystkich przewodów i ustawieniu zworek, czas na estetyczny montaż. Przykręć podstawę unifonu do ściany w miejscu starego urządzenia, używając odpowiednich kołków i wkrętów. Upewnij się, że przewody są schludnie ułożone i ukryte w puszce lub za obudową unifonu. Zamknij obudowę unifonu, starając się nie przyciąć żadnego kabla. Dobrze wykonany montaż to nie tylko funkcjonalność, ale i estetyka Twojego wnętrza.
Testowanie i rozwiązywanie problemów: co robić, gdy domofon nie działa?
Po zakończeniu montażu nadszedł czas na testowanie. To kluczowy moment, który pokaże, czy wszystko zostało podłączone poprawnie. Jeśli domofon nie działa od razu, nie martw się problemy są często łatwe do rozwiązania, jeśli znasz ich najczęstsze przyczyny.
Procedura testowa: Sprawdzanie funkcji krok po kroku
- Włącz zasilanie instalacji domofonowej.
- Sprawdź dzwonek: Poproś kogoś o naciśnięcie przycisku wywołania na kasecie zewnętrznej. Czy dzwonek w unifonie działa?
- Sprawdź słuchawkę: Podnieś słuchawkę. Czy słyszysz dźwięk z kasety zewnętrznej? Poproś osobę na dole o mówienie.
- Sprawdź mikrofon: Mów do mikrofonu w unifonie. Czy osoba na dole słyszy Cię wyraźnie?
- Sprawdź otwieranie drzwi: Naciśnij przycisk otwierania drzwi w unifonie. Czy słyszysz charakterystyczne kliknięcie elektrozaczepu lub czy drzwi się otwierają?
Nie słyszę nic w słuchawce: jak to naprawić?
Jeśli nie słyszysz nic w słuchawce, najprawdopodobniej pomyliłeś żyły słuchawki (RX) lub mikrofonu (TX) podczas podłączania. Sprawdź dokładnie, czy żyła RX jest podłączona do odpowiedniego zacisku. Możliwe jest też uszkodzenie przewodu lub samego unifonu, ale to rzadsze przypadki. Upewnij się również, że zworki konfiguracyjne są prawidłowo ustawione.
Mój rozmówca mnie nie słyszy: gdzie szukać przyczyny?
Gdy Twój rozmówca Cię nie słyszy, problem leży najczęściej w błędnym podłączeniu żyły mikrofonu (TX) lub, podobnie jak w przypadku słuchawki, pomyłce z żyłą RX. Sprawdź, czy żyła TX jest prawidłowo podłączona. Upewnij się, że mikrofon w unifonie nie jest uszkodzony (choć to rzadkie w nowych urządzeniach) i ponownie zweryfikuj ustawienie zworek.
Dzwonek nie dzwoni: najczęstsze powody i rozwiązania
Niedziałający dzwonek to często wynik błędnego podłączenia żyły wywołania (RING/CALL) lub nieprawidłowego ustawienia zworek konfiguracyjnych. Sprawdź te dwa elementy w pierwszej kolejności. Czasami problem może leżeć po stronie kasety zewnętrznej lub centrali domofonowej, ale to wymaga interwencji administratora budynku.
Przycisk otwierania drzwi nie reaguje: co sprawdzić w pierwszej kolejności?
Jeśli przycisk otwierania drzwi nie działa, sprawdź przede wszystkim podłączenie żyły zaczepu (LOCK/DOOR) oraz ustawienie zworek. Upewnij się, że elektrozaczep w drzwiach działa poprawnie (możesz to sprawdzić, prosząc kogoś o otwarcie drzwi z innego unifonu w bloku). Czasami problemem jest zbyt słaby impuls lub uszkodzenie samego przycisku w unifonie.
Słyszę piski lub buczenie: jak wyeliminować zakłócenia?
Piski lub buczenie w słuchawce mogą być spowodowane kilkoma czynnikami. Najczęściej to złe, luźne połączenia przewodów, brak ekranowania (szczególnie w starych instalacjach) lub zakłócenia z innych urządzeń elektrycznych w pobliżu. Sprawdź wszystkie połączenia, upewnij się, że są mocne i stabilne. W niektórych przypadkach konieczne może być zastosowanie dodatkowego filtra przeciwzakłóceniowego, ale to rzadkość w domofonach analogowych.
Twój domofon działa! O czym pamiętać na przyszłość?
Gratuluję! Jeśli Twój domofon działa poprawnie, oznacza to, że wykonałeś świetną pracę. Samodzielne podłączenie domofonu to nie tylko oszczędność pieniędzy, ale i ogromna satysfakcja. Pamiętaj, że kluczem do sukcesu była cierpliwość, precyzja i przede wszystkim prawidłowa identyfikacja żył za pomocą multimetru. Ta wiedza przyda Ci się również w przyszłości, jeśli zajdzie potrzeba drobnych napraw czy konserwacji.
Przeczytaj również: System alarmowy w domu: Pełna ochrona czy zbędny wydatek?
Krótka checklista poprawnego podłączenia
- Zasilanie odłączone przed rozpoczęciem pracy.
- Wszystkie 6 żył poprawnie zidentyfikowane za pomocą multimetru.
- Żyła masowa (GND) zidentyfikowana jako pierwsza.
- Żyły RX, TX, RING, LOCK podłączone do odpowiednich zacisków w nowym unifonie.
- Zworki konfiguracyjne ustawione zgodnie z instrukcją producenta i typem instalacji.
- Wszystkie połączenia są mocne i stabilne.
- Brak luźnych przewodów, które mogłyby spowodować zwarcie.
- Przeprowadzono kompleksowe testy wszystkich funkcji (dzwonek, słuchawka, mikrofon, otwieranie drzwi).
Kiedy jednak warto wezwać fachowca? Sygnały, których nie należy ignorować
Mimo że wiele problemów można rozwiązać samodzielnie, istnieją sytuacje, w których wezwanie fachowca jest konieczne. Jeśli po wszystkich próbach identyfikacji i podłączenia nadal nie masz napięcia w instalacji, podejrzewasz uszkodzenie centrali domofonowej (np. po zwarciu) lub masz do czynienia ze skomplikowanymi problemami z okablowaniem w pionie (np. uszkodzony przewód), lepiej nie ryzykować i powierzyć zadanie doświadczonemu elektrykowi lub serwisantowi domofonów. Bezpieczeństwo i sprawność całej instalacji są najważniejsze.
